流线型家用储水瓶外观结构设计

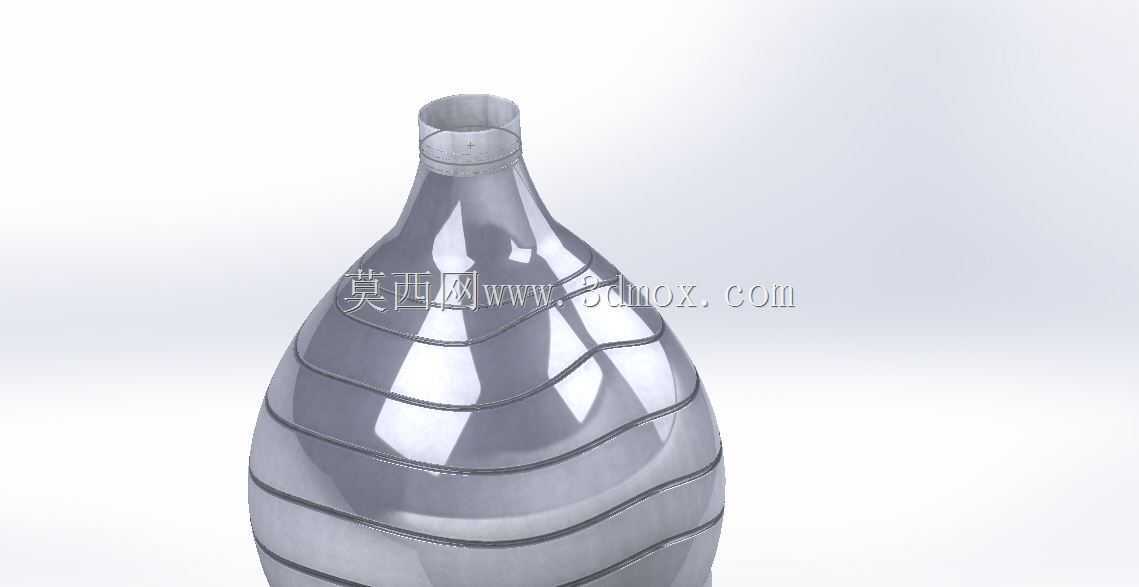

　　日常家用储水容器的设计，往往需要兼顾握持手感、堆叠稳定性与液体流动特性，这款瓶体结构在建模阶段就围绕实际使用场景做了多轮参数调整。从使用场景来看，这类瓶体主要适配家用常温储水、冰箱冷藏储水以及户外便携载水需求，因此瓶身的弧度设计首先要匹配成年人手掌的握持范围，单手握持时手指的贴合区域做了内收的弧面处理，避免满水状态下握持打滑。瓶身的环形凸起结构并非单纯的装饰线条，每一道环筋的位置都经过受力校核，满水状态下堆叠放置时，上层瓶体的底部凹槽可以刚好卡入下层瓶体的顶部环筋位置，提升多层堆叠的稳定性，避免运输或者冰箱存放时出现倾倒滑落的问题。瓶口部分采用了标准窄口设计，匹配常规的螺纹瓶盖规格，倾倒液体时可以通过窄口控制水流速度，

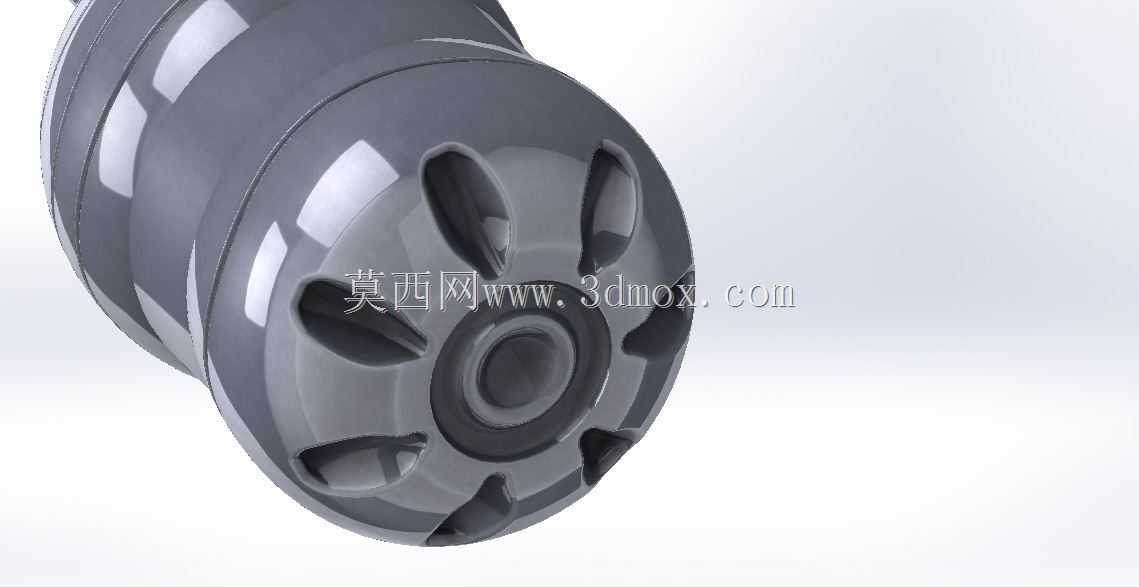

　　避免大口径瓶体倒水时水流过急造成洒漏，瓶口的过渡段做了圆滑的壁厚渐变处理，避免注塑成型时出现壁厚不均导致的缩痕问题，同时提升瓶口与瓶盖配合的密封性能。从设计思路上，建模初期先绘制了瓶体的中心轴线，以旋转凸台做出基础的瓶胚轮廓，再通过多组基准面的偏移绘制不同高度的截面轮廓，通过放样特征调整瓶身的曲面流畅度，每一段曲面的曲率都做了连续性检查，避免曲面出现褶皱或者拐点，导致后续渲染或者模具开模时出现分型面不顺的问题。瓶身底部做了内凹的球面设计，一方面可以提升瓶体放置在平面上的稳定性，抵消塑料成型时底部的收缩变形，避免放置时出现晃动感，另一方面内凹结构可以在瓶内液体较少时，让残余液体向瓶口方向汇聚，减少瓶内的液体残留。安装边界方面，

　　这款瓶体的最大外径控制在82mm，刚好适配常规家用冰箱门架的储物格尺寸，整体高度235mm，放入冰箱门架后不会影响冰箱门的正常关闭，瓶身的最大轮廓处没有突出的棱角，放入背包或者车载杯架时也不会出现卡滞。壁厚设计上，瓶身主体壁厚均匀控制在1.2mm，环筋位置局部加厚到1.8mm，在保证瓶体结构强度的前提下尽可能减少材料用量，降低生产时的原料成本，同时也能减轻瓶体自身重量，提升便携性。瓶身的曲面过渡全部采用G2连续处理，不仅外观线条流畅，在模具开模时也能保证脱模顺畅，不会出现倒扣结构导致的脱模困难，不需要额外设计侧抽芯结构，能有效降低模具的加工成本。针对液体流动的特性，瓶体内部的过渡位置全部做了圆角处理，没有直角死角，

　　清洗时可以轻松冲净内部的残留污渍，避免长期使用后污渍堆积在死角位置。倾倒液体时，瓶内的空气可以通过窄口顺利进入瓶内，避免水流出现断断续续的脉动情况，出水状态稳定可控。从结构强度校核的角度，满水状态下从1.2米高度自由跌落至水泥地面时，环筋结构可以分散冲击力，避免瓶体出现开裂渗漏的问题，环筋的分布间距经过反复调整，既不会因为间距过大导致瓶身刚性不足出现捏瘪变形，也不会因为间距过小导致瓶身重量增加、握持手感变差。
