CHROMA航拍无人机两叶螺旋桨结构设计

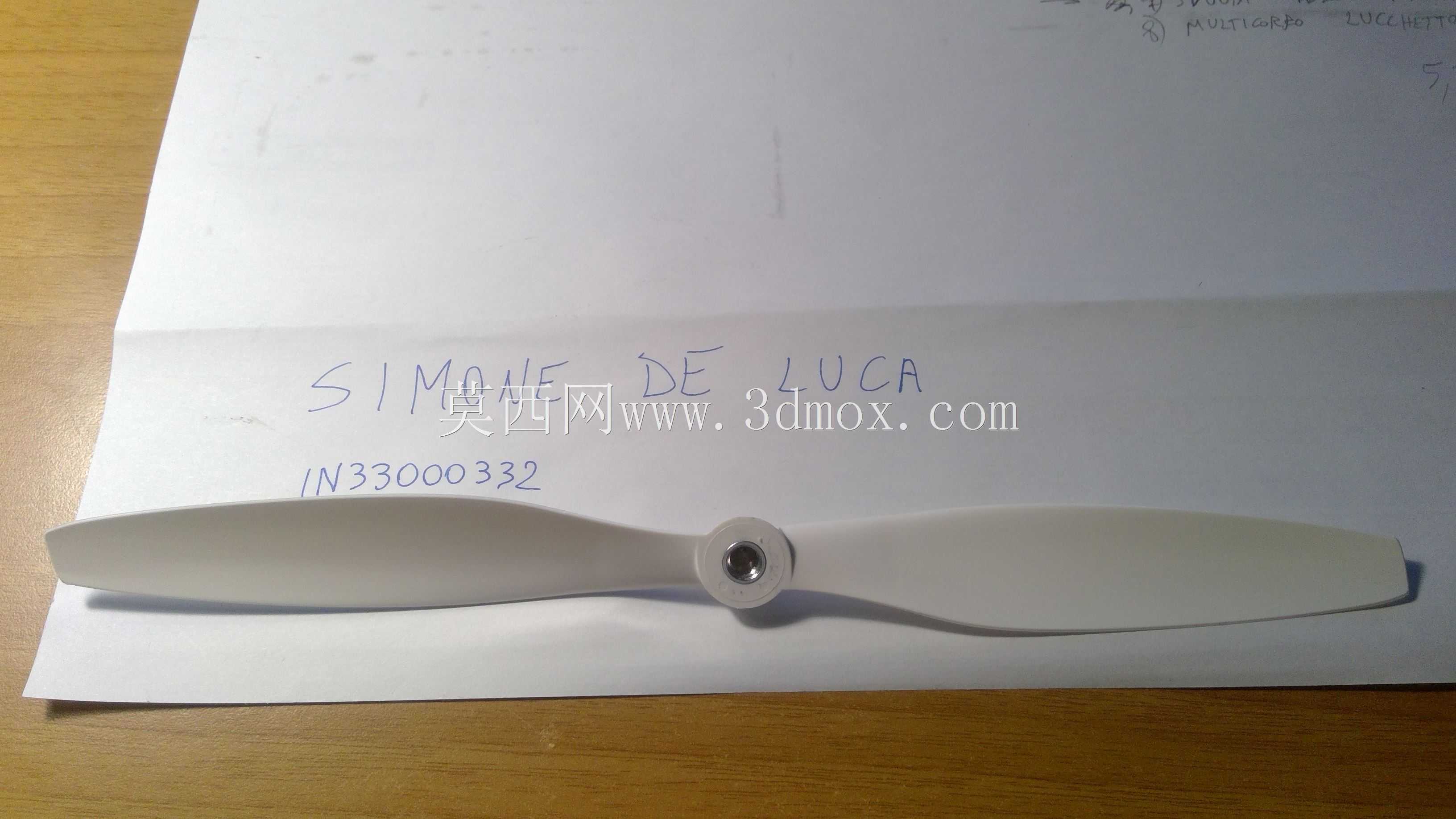

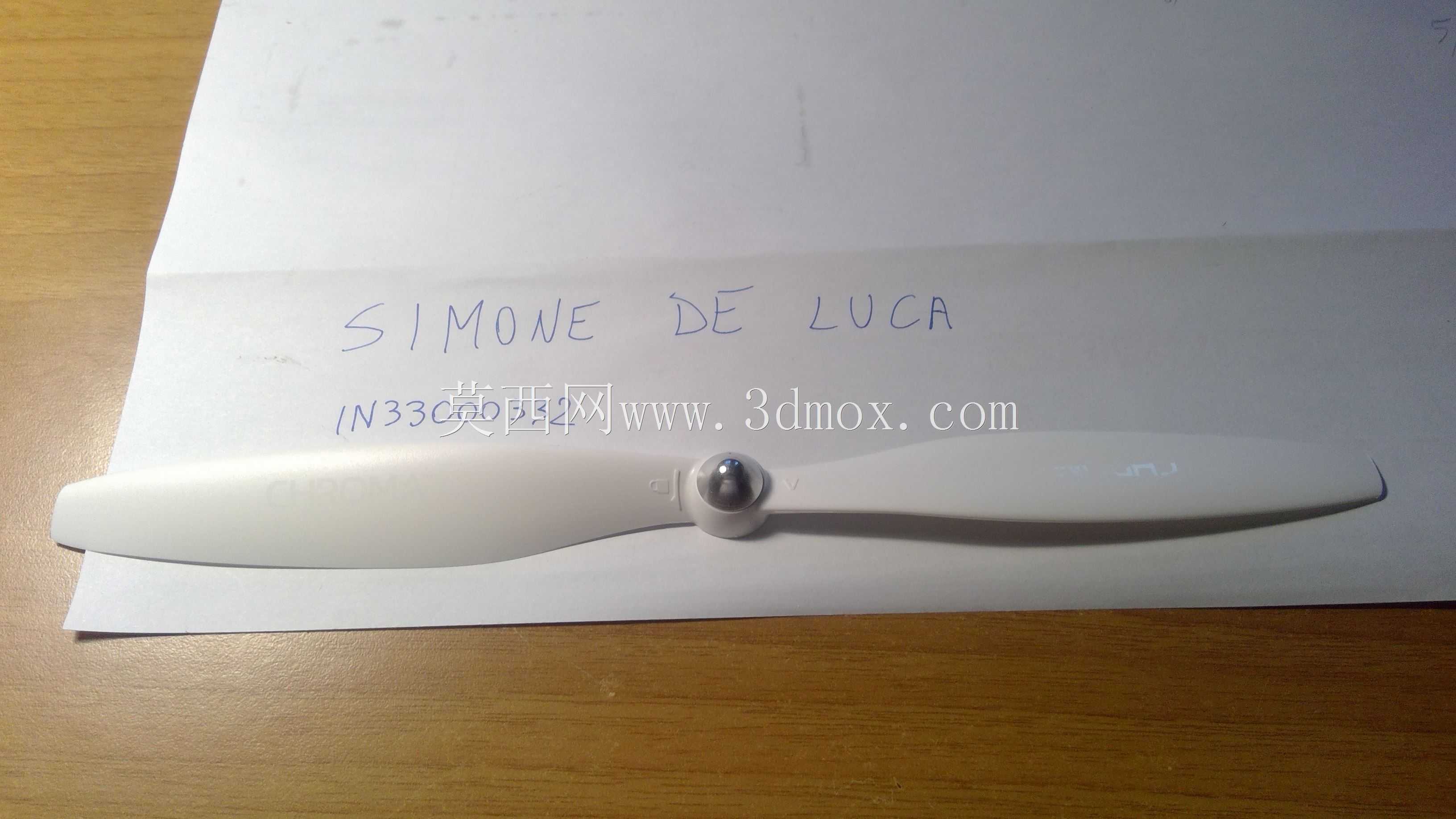

　　这款两叶螺旋桨主要适配中小型航拍类消费级无人机，作为旋翼动力系统的核心执行部件，直接决定整机的悬停稳定性、续航表现与机动响应速度，在日常航拍作业、低空巡检、航模飞行等场景中承担着将电机输出扭矩转化为气动升力的关键作用。从结构设计逻辑来看，桨叶采用对称翼型的低速气动优化构型，整体为一体化注塑成型的薄壁曲面结构，桨根位置设置有带金属嵌件的安装定位孔，金属嵌件的作用是避免塑料桨根在电机高速旋转、频繁启停的交变载荷下出现应力开裂，同时保证安装同轴度，降低高速旋转时的动不平衡量。桨叶从根部到梢部存在连续的翼型扭转角，根段弦长更大、扭转角更高，能够在电机输出轴附近的低线速度区域获得足够的气动攻角，避免根段气流失速；梢段弦长逐步收窄、

　　扭转角平缓降低，匹配梢部更高的线速度，减少翼尖涡流带来的诱导阻力，同时降低桨叶旋转时的气动噪音，这对于航拍场景尤为重要——过大的气动噪音会被机载麦克风收录，影响航拍素材的收音质量。安装边界方面，桨根的定位孔与常用的22系列、23系列外转子无刷电机输出轴尺寸匹配，安装时通过桨帽压紧即可完成固定，单支桨的重量控制在轻量化区间，不会给电机带来额外的转动惯量负担，同时桨叶的展开长度适配轴距300-400mm级别的四旋翼无人机机架，不会在飞行过程中与相邻机臂的桨叶发生运动干涉，也不会碰到机身搭载的云台相机组件。从功能特性上看，桨叶表面做了光滑的镜面处理，减少飞行过程中的空气摩擦阻力，桨叶前缘做了微小的钝化处理，能够降低低空飞行时碰到细小杂物、

　　草叶导致桨叶前缘崩缺的概率，提升户外作业的耐用性。设计过程中需要重点考量动平衡校准，每支桨在成型后都需要做动静平衡测试，在桨叶特定位置做微量的去重处理，保证高速旋转时的振动量控制在允许范围内，避免振动传递到机身导致云台画面出现果冻效应，影响航拍成像清晰度。另外两叶桨的构型相比三叶、多叶桨，在相同电机拉力输出下拥有更高的气动效率，能够有效提升无人机的单架次续航时间，同时两叶桨的结构刚度更容易控制，在大机动飞行、急加速急减速的工况下，桨叶的形变量更小，气动输出更线性，飞控系统的动力匹配调校难度更低。在实际装机使用时，需要注意正反桨的匹配，对角位置的电机需要安装对应旋向的螺旋桨，抵消旋翼旋转产生的反扭矩，保证整机的姿态稳定。

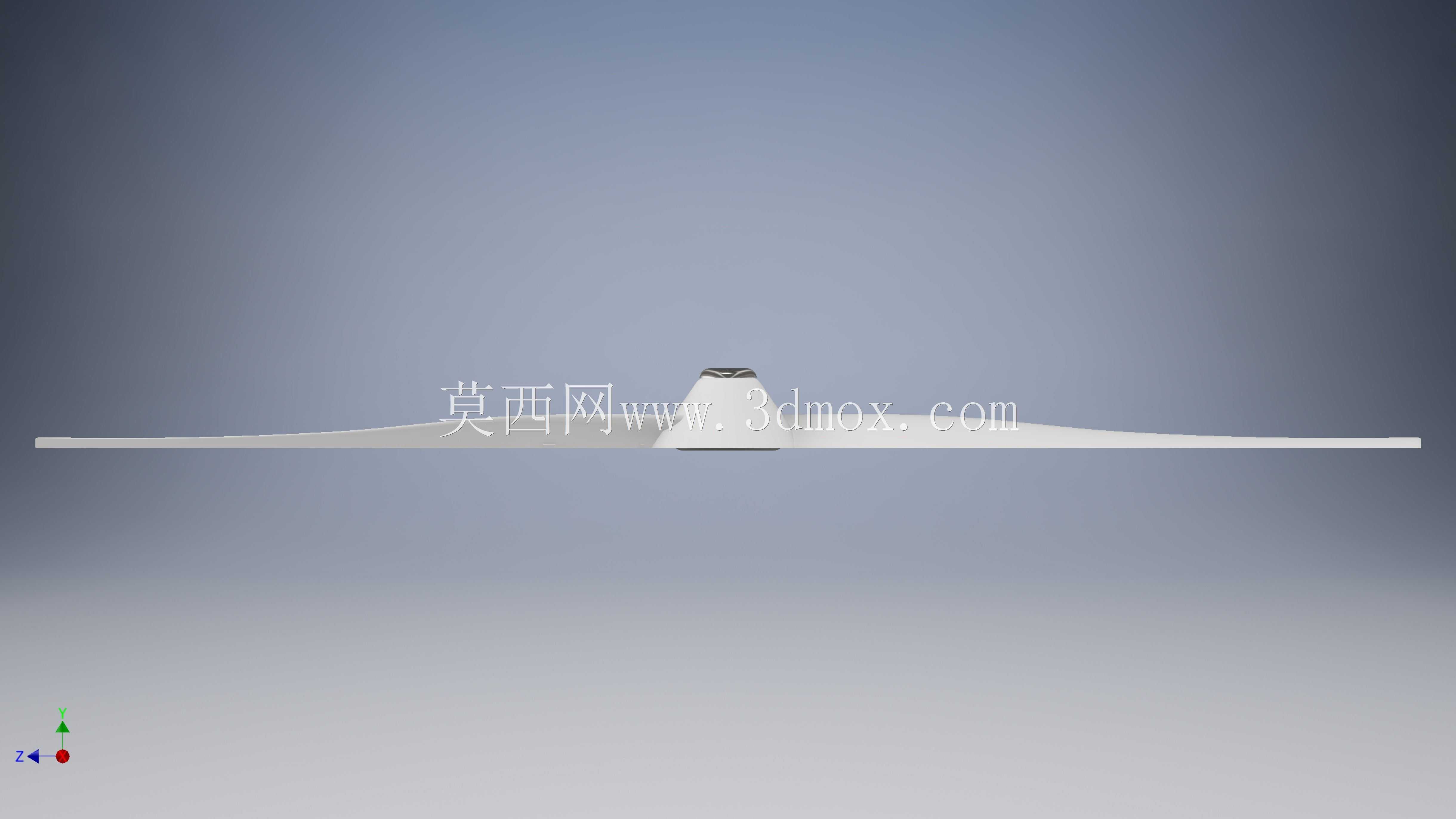

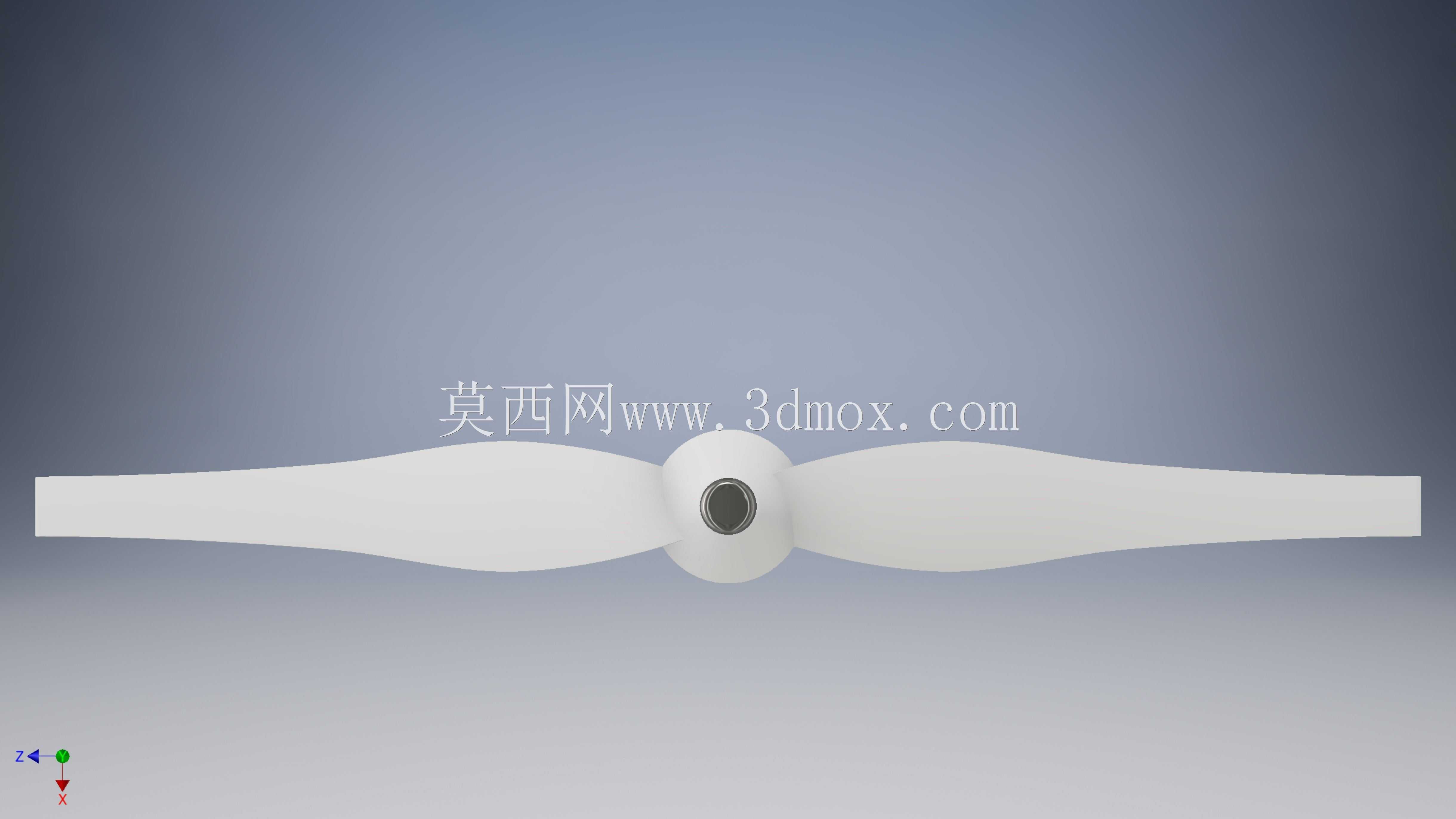

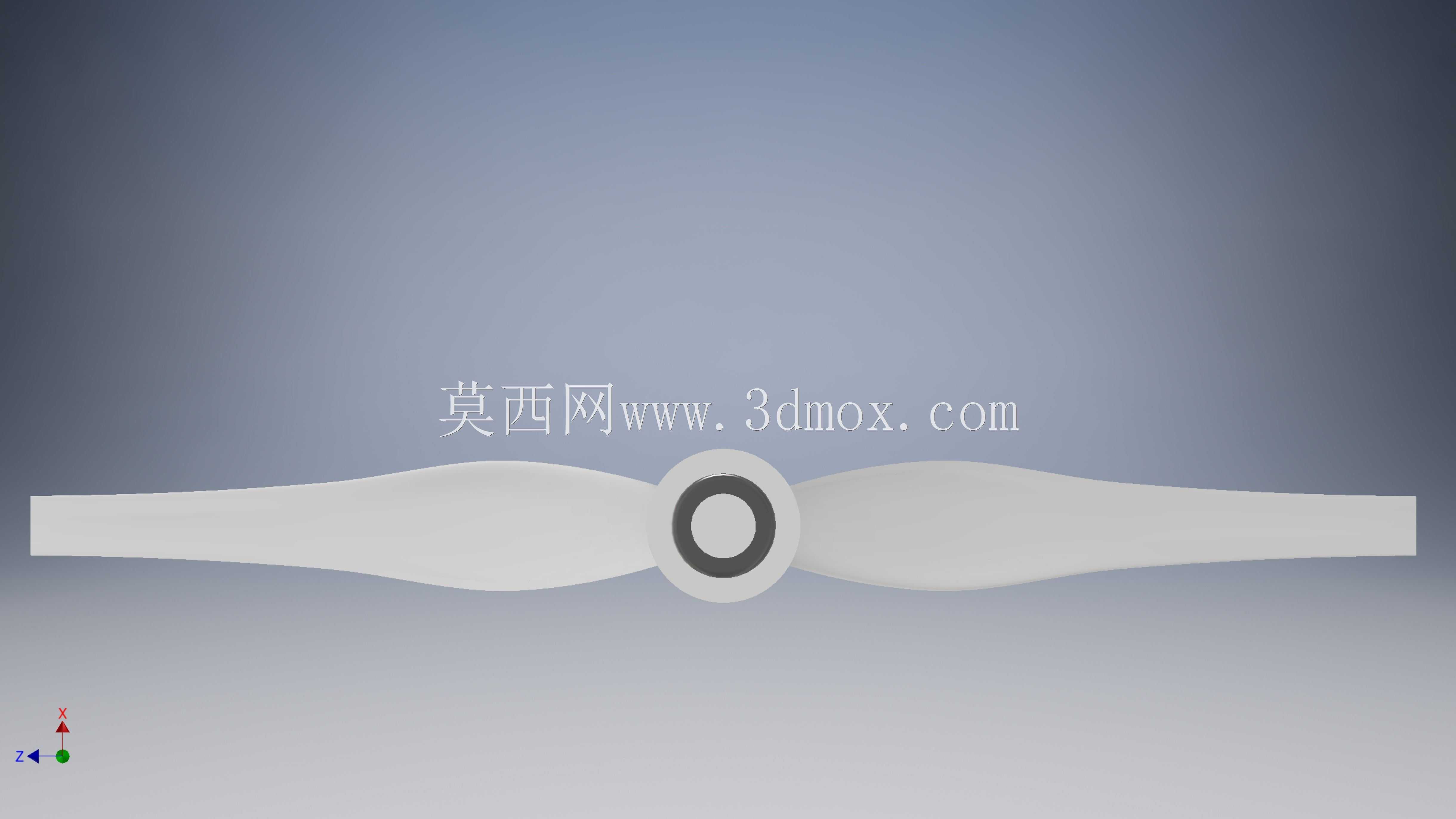

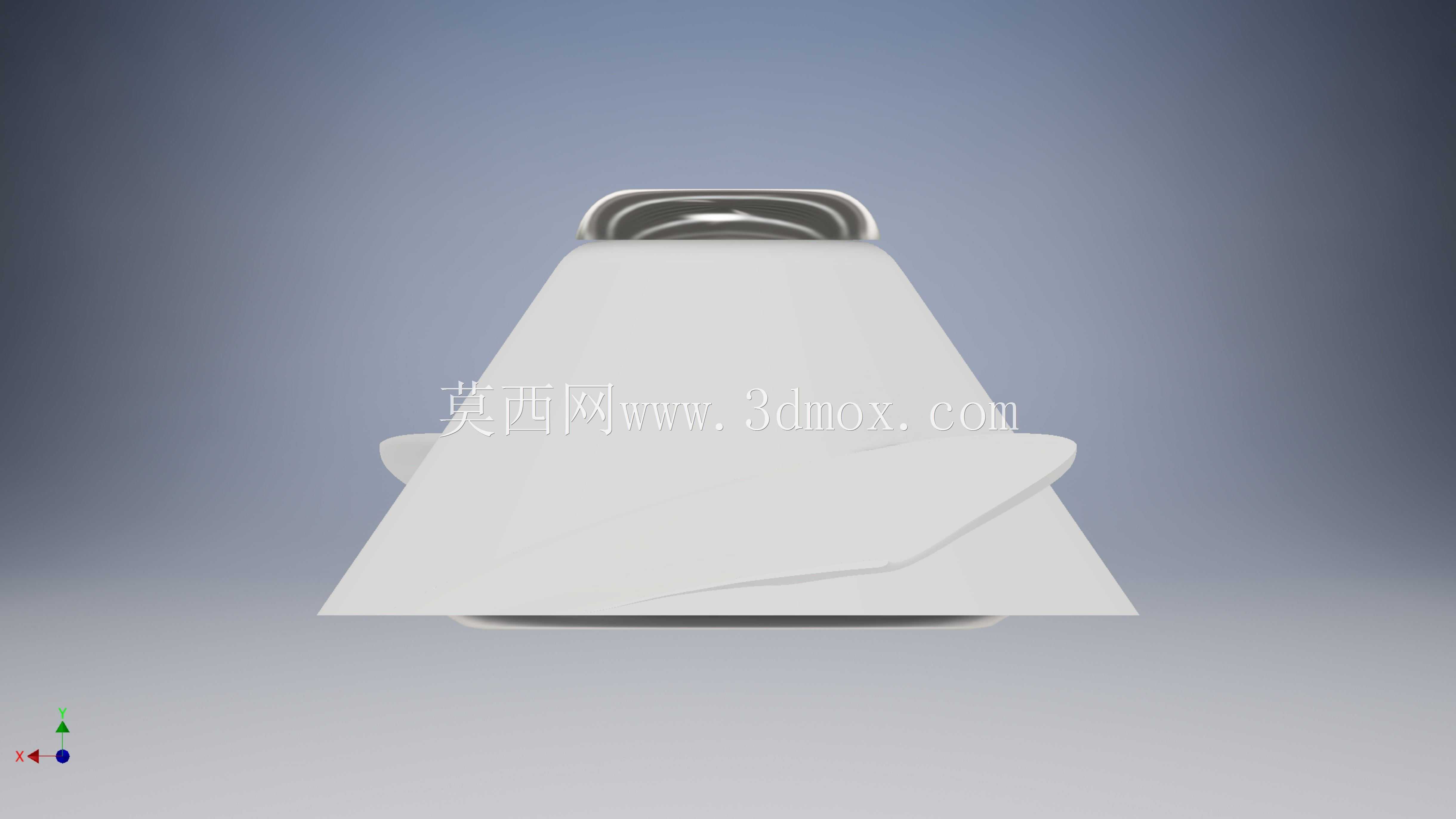

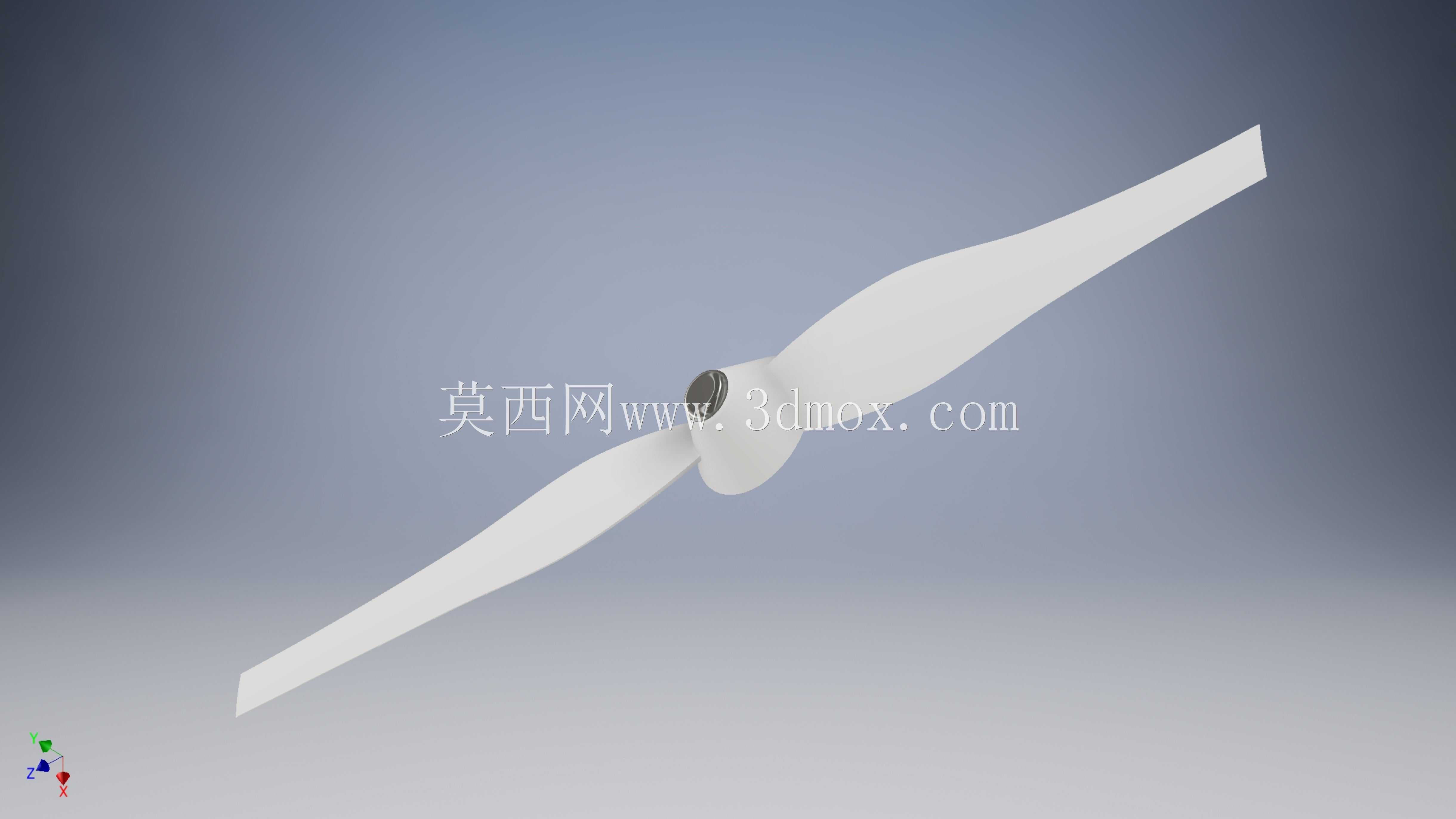

　　桨叶的曲面造型完全按照低速空气动力学特性构建，每一段截面的翼型弯度、厚度都经过气动仿真优化，在保证足够结构强度的前提下尽可能降低桨叶自重，减少电机的负载消耗。桨根与桨叶的过渡位置做了圆弧加厚处理，避免应力集中，这个位置是整个桨叶受力最大的区域，飞行过程中桨叶产生的全部升力都要通过这个位置传递到电机输出轴，加厚过渡的结构能够大幅提升桨叶的抗过载能力，在遇到突发阵风、机动动作时不会出现桨根断裂的故障。从外形尺寸来看，桨叶整体展长、弦长的参数匹配对应级别电机的KV值，不会出现桨叶负载过大导致电机过热、电调过流的问题，也不会因为桨叶尺寸过小导致拉力不足，无法满足整机起飞重量的需求。这类螺旋桨的建模过程需要重点保证曲面的光顺连续性，不能出现曲面褶皱、拐点，否则会打乱桨叶表面的气流流向，导致气动效率下降、噪音升高，建模时通常通过多截面曲面、引导线扫掠的方式构建桨叶主体曲面，再对桨根、安装孔位置做实体化加厚与结构补强，最后做圆角过渡处理消除应力集中点。
