机加工用偏心连接支座结构设计

　　在常规机床加工的工装配套、小型传动单元的支撑布局中，这类带双同轴孔系与侧伸轴段的连接支座，是解决轴系错位安装、动力转向传递的常用构件。日常车间里做CA6140车床的配套工装改造、小型专用机床的进给单元布局时，经常会遇到两根轴线存在固定偏心距的轴需要做刚性支撑连接的场景，直接采用分体式支撑座不仅装配累计误差大，长时间承受交变切削载荷后还容易出现连接螺栓松动、孔位偏移的问题，一体式的偏心连接支座就能很好规避这类问题。

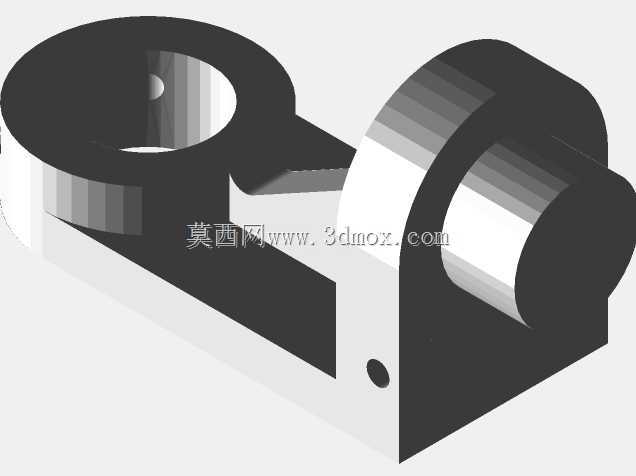

　　从实际功能来看，这个构件一端的大直径通孔是用来穿装固定支撑轴，通常会配套铜套或者滚针轴承，作为整个构件的回转支撑基准，孔壁的厚度经过核算，能够承受轴系转动时带来的径向载荷，不会因为切削振动出现孔壁变形；另一端的阶梯轴段则是用来安装传动轮、摆臂或者连杆，把动力从偏心位置传递出去，轴段根部做了圆角过渡，避免应力集中导致的轴根断裂，轴端可以根据装配需求加工键槽或者螺纹孔，实现传动件的周向与轴向固定。两个安装位之间的连接臂做了下沉式的减重槽设计，在不降低整体结构刚性的前提下，尽可能减少构件的自重，降低运动过程中的惯性负载，连接臂侧面预留的小通孔是用来安装润滑油嘴，或者穿装定位销，方便装配时的位置校准，也能给内部配合面加注润滑脂，减少配合面的磨损。

　　做这个结构的三维建模时，首先要确定两个核心轴线的偏心距，这个参数是整个零件的核心尺寸，直接决定了传动过程中的行程或者摆角范围，建模时需要先绘制两个轴线的位置草图，再分别拉伸两端的孔与轴段特征。大孔端的端面需要保证与孔轴线的垂直度，否则安装后支撑轴会出现偏斜，导致转动卡滞；阶梯轴段的同轴度需要控制在合理公差范围内，避免安装传动件后出现径向跳动。连接臂与两端圆柱结构的衔接处要做合理的圆角过渡，不能出现直角尖角，一方面是减少加工时的应力集中，另一方面也能避免热处理过程中出现开裂风险。

　　从安装边界来看，大孔端的外径尺寸决定了这个支座的最大回转半径，设计时需要提前核算周边的安装空间，确保支座摆动或者转动时不会和周边的机床护板、其他传动构件发生干涉；阶梯轴段的伸出长度要匹配所安装传动件的轮毂宽度，留出足够的锁紧空间，同时不能伸出过长影响其他部件的运动。零件的基准面选在大孔的下端面，加工时一次装夹就能完成大孔、端面以及侧伸轴段的粗精加工，有效保证各形位公差的精度，减少二次装夹带来的误差。实际应用中这类零件常采用45号钢加工，毛坯选用模锻件能进一步提升结构强度，承受较大冲击载荷的场景下也可以选用合金结构钢做调质处理，配合面做高频淬火提升耐磨性，完全能满足机床进给单元、小型工装传动机构的长期使用需求。
