V形皮带与带轮传动组件结构设计

　　在常规工业传动场景里，带传动是应用覆盖范围极广的动力传递形式，其中V形皮带搭配对应槽型带轮的组合，凭借自身结构特性，在中小功率传动、中心距跨度较大的轴系动力传递场景中占据了不小的应用比例。这类传动结构不需要过高的加工精度要求，安装调试门槛低，运行过程中自带缓冲吸振的特性，当设备出现过载情况时皮带会在轮槽内发生打滑，能够避免后端负载端的刚性冲击直接传递到动力输出端，对电机、减速机这类核心动力部件起到一定的过载保护作用。

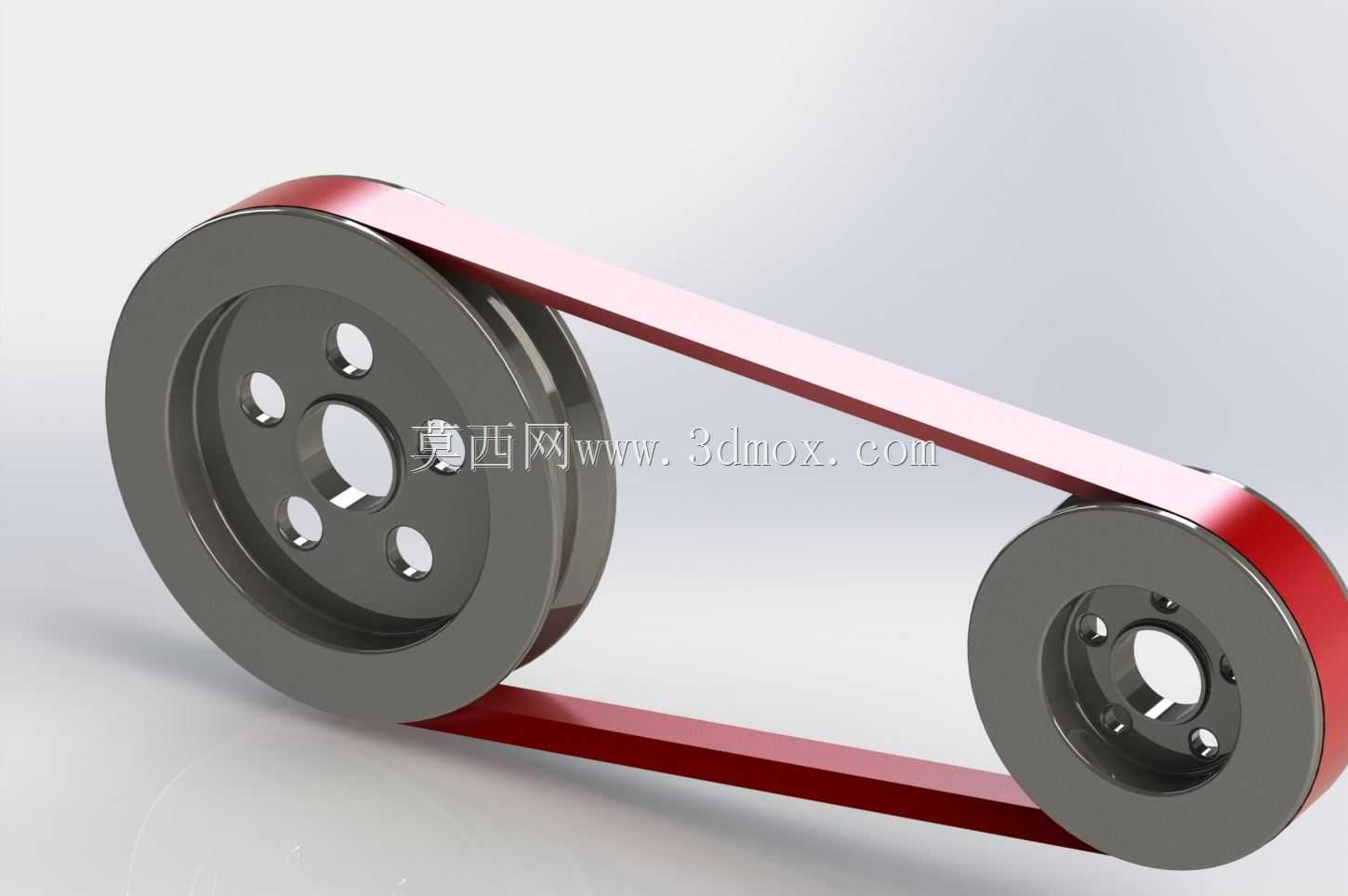

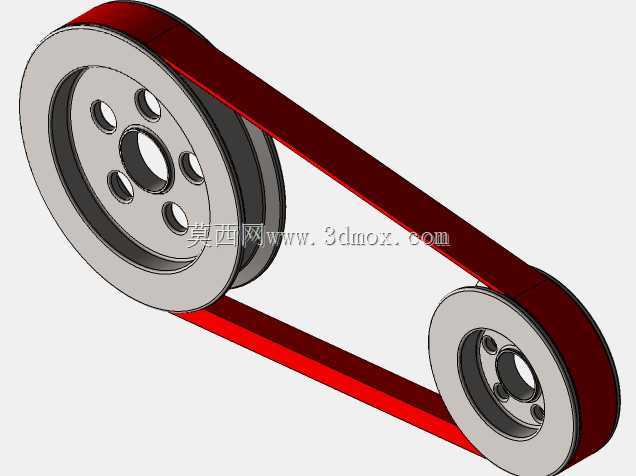

　　从实际应用场景来看，这类V带传动结构常见于普通机床的主轴与电机间动力传递、小型农用机械的动力输出衔接、轻工输送设备的辊筒驱动、小型空压机的动力传递等场景，不同场景下对应的带轮槽型、皮带型号、中心距范围都会根据传递功率、转速比要求做针对性调整。这套模型还原的是最基础的两轴定传动比V带传动结构，两个带轮分别对应主动轮与从动轮，主动轮通常对接动力输出轴，从动轮对接负载端输入轴，皮带张紧后嵌入两个带轮的梯形槽内，依靠皮带侧面与轮槽侧壁的摩擦力实现动力传递，区别于平带传动依靠接触面摩擦力的传递形式，V带的楔面接触能够在相同张紧力下提供更大的摩擦力，传动效率相对更高，相同传递功率下的结构尺寸可以做得更紧凑。

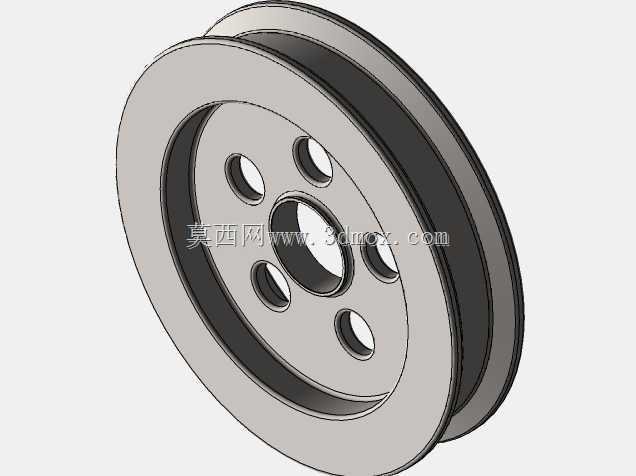

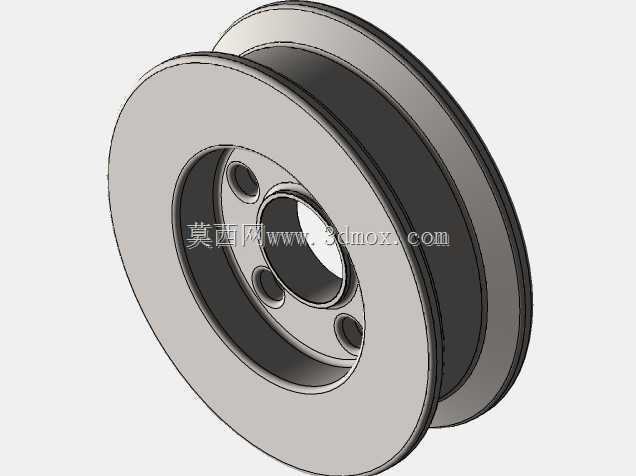

　　从设计思路层面看，这类带轮的结构设计首先要匹配选定的V带型号，轮槽的角度、槽深、槽顶宽、槽底圆角都要符合对应带型的标准参数，避免皮带嵌入过深或接触面积不足导致的打滑、异常磨损问题。带轮的轮毂部分要根据对接轴的轴径设计对应的安装孔，同时预留键槽位置来实现周向固定，部分需要频繁拆装调整的场景还会在轮毂上设计顶丝孔做辅助固定。轮辐部分的设计要兼顾减重与结构强度，这套模型里的大带轮采用了孔板式轮辐结构，在轮缘与轮毂之间的辐板上开设多个均匀分布的减重孔，既能够降低带轮自身的转动惯量，减少启停过程中的惯性冲击，也能节省加工材料，同时不会明显降低轮体的结构强度；小带轮因为直径尺寸较小，采用了实心辐板的结构，避免小直径下开孔导致的轮体强度不足问题。

　　安装边界方面，这类两轴V带传动结构首先要保证两个带轮的端面处于同一平面内，安装时要校准两轴的平行度，避免皮带运行过程中出现偏磨、掉带的问题。中心距的设计要预留一定的调整余量，通常中心距的可调整范围要满足皮带安装时能够顺利套入带轮，同时张紧后皮带的张紧度处于合理区间——一般来说用手指按压皮带中段，下沉量为皮带中心距的1%-2%左右为合适的张紧状态，过紧会加剧皮带与轴承的磨损，过松则容易出现打滑、传动比失准的问题。带轮的轴向定位要可靠，轴肩与挡圈的位置要准确，避免运行过程中带轮发生轴向窜动导致皮带脱出轮槽。另外在实际设备布局中，带轮传动的外侧通常要加装安全防护罩，避免运行过程中人员接触到高速旋转的轮体与皮带引发安全事故，同时也能阻挡外部的灰尘、碎屑落入轮槽加剧皮带磨损。

　　从结构细节来看，带轮的轮槽表面粗糙度要控制在合理范围，过于粗糙会加剧皮带的摩擦损耗，过于光滑则会降低摩擦力导致传动效率下降；轮槽的棱边要做倒角处理，避免尖锐棱边切割皮带侧面降低皮带使用寿命。皮带的长度选型要匹配设计的中心距与带轮基准直径，避免皮带过长导致张紧不足，或是过短导致安装困难、皮带长期处于过拉伸状态提前失效。在转速较高的应用场景下，带轮在加工完成后还要做动平衡校正，避免高速旋转时产生过大的振动，影响整套设备的运行稳定性。
