ESP32带触摸功能2.8英寸IPS显示板结构

　　这款带触摸功能的2.8英寸IPS显示板，是嵌入式开发场景里常用的人机交互载体，在小型物联网终端、桌面调试设备、简易数据采集装置、小型工控操作面板这类场景里适配度很高，很多做小型智能设备开发的工程师，会优先选这类集成度高的模块来缩短开发周期，不用单独去匹配屏幕驱动、触摸电路和主控的接线，能省掉不少硬件调试的工作量。从实际使用的角度看，它的核心功能是把主控输出的图文信息做可视化呈现，同时通过电阻式触摸层接收用户的触控输入，替代传统的实体按键、旋钮这类交互部件，让设备的操作界面可以做得更灵活，不用受固定按键位置的限制，后续做功能迭代的时候，只需要调整界面UI就能适配新的操作逻辑，不用改动硬件结构。做这个模块的三维建模的时候，

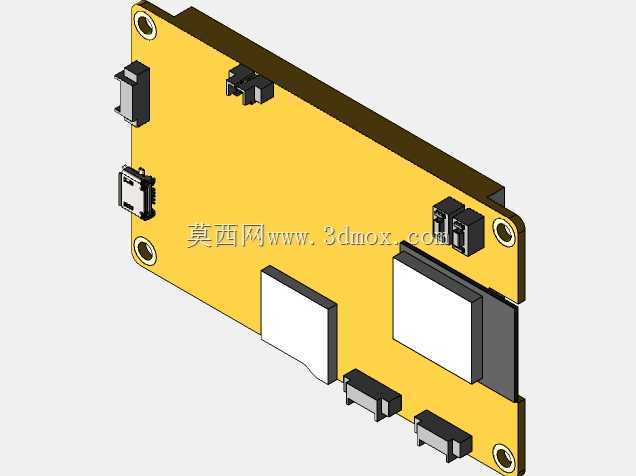

　　首先要把板载的所有元件的占位和实际安装高度摸清楚，不能只画个PCB板的轮廓就完事——板上的USB接口、排针座、侧边的功能按键、屏幕模组的凸起高度、背面元件的突出量，都会直接影响这个模块在设备外壳里的安装空间预留。比如屏幕部分是贴装在PCB正面的，比PCB板面高出几毫米，做外壳开窗的时候就要算好这个高度差，要么做沉台让屏幕表面和外壳面齐平，要么留够避让间隙避免压到屏幕表面造成显示异常；侧边的USB接口是用来供电和烧录程序的，对应的外壳位置要开标准的USB插口避让槽，槽位的公差要控制在合理范围，太松会影响插接的对位，太紧会插不到位导致接触不良。PCB四个角的安装孔是固定整个模块的核心定位点，建模的时候要严格对应孔位的中心距，

　　孔径要匹配常用的M2或者M2.5固定螺丝，孔位周围要留够螺丝头的沉头空间，不能让螺丝头凸出来顶到其他板载元件。板上的几个排针座是用来外接其他传感器或者扩展模块的，建模的时候要把排针的高度和插装方向做准确，要是排针旁边有外壳的筋位，一定要留够插拔的操作空间，不然后期接扩展线的时候手指伸不进去，根本没法操作。电阻触摸层的覆盖范围要和屏幕的显示区域严格对齐，建模的时候可以把触摸层的有效区域做单独的面标识，方便后期做外壳触摸窗口的对位，避免外壳的遮挡边压到触摸有效区导致触控误触发。从安装边界来说，整个模块的最大外形轮廓要把所有突出元件都包进去，不能只算PCB的长宽，比如侧边的USB接口、按键都会比PCB板边突出一点，

　　算设备内部安装腔尺寸的时候，要以这些最突出的元件的外轮廓为基准，四周留0.5到1毫米的装配间隙，避免安装的时候出现硬干涉。另外PCB背面的元件虽然高度不高，但也要把背面的最大突出量标出来，要是模块是贴装在设备内的安装柱上，背面和安装底板之间要留够间隙，不能让背面的焊盘或者元件直接碰到金属底板造成短路。很多新手工程师做结构设计的时候，容易忽略板载元件的高度差，只按PCB厚度留空间，最后装的时候才发现元件顶壳，不得不返工修模，做这类集成模块的三维模型，就是要把这些实际装配里会碰到的干涉点都提前还原出来，让结构设计人员拿到模型就能直接用，不用自己再去挨个核对元件尺寸。这个模块的屏幕是240*320分辨率的TFT屏，驱动部分已经集成在板上了，做结构的时候不用去考虑驱动电路的布局，只需要把屏幕的显示区域和触摸区域的边界标清楚，方便做UI适配和外壳开窗就行。板上的几个功能按键是烧录和复位用的，对应的外壳位置要么开按键孔，要么做延伸的按键柱，按键的行程要留够，按下去的时候不能卡滞。整体来说，这类集成显示模块的建模核心是还原真实的装配尺寸和元件占位，不用去复刻内部的电路走线，重点是服务于后期的设备结构设计，确保模块装到设备里的时候，所有接口都能正常使用，没有干涉，固定可靠，同时屏幕和触摸的操作区域能正常外露，不影响使用。
