NEMA17混合式步进电机结构设计

　　在桌面级数控设备、小型自动化模组、3D打印运动轴、小型雕刻机进给单元这类对开环定位精度有稳定要求的场景里，NEMA17规格的混合式步进电机是应用占比极高的动力执行元件，这类电机不需要额外的位置反馈编码器，依靠驱动器发送的脉冲信号就能完成固定步距角的角位移输出，整套控制系统成本低、调试逻辑简单，对负载波动的抗干扰能力强，非常适合中低转速、高保持扭矩的点位运动工况。这款混合式步进电机的步距角设定为1.8度，对应整步驱动状态下每接收200个脉冲信号，输出轴就完成一整圈的旋转，在实际设备调试中，搭配不同细分倍数的步进驱动器，可以将单脉冲对应的角位移进一步拆分，大幅降低低速运行时的振动与噪音，提升运动过程的平顺性。从结构设计逻辑来看，

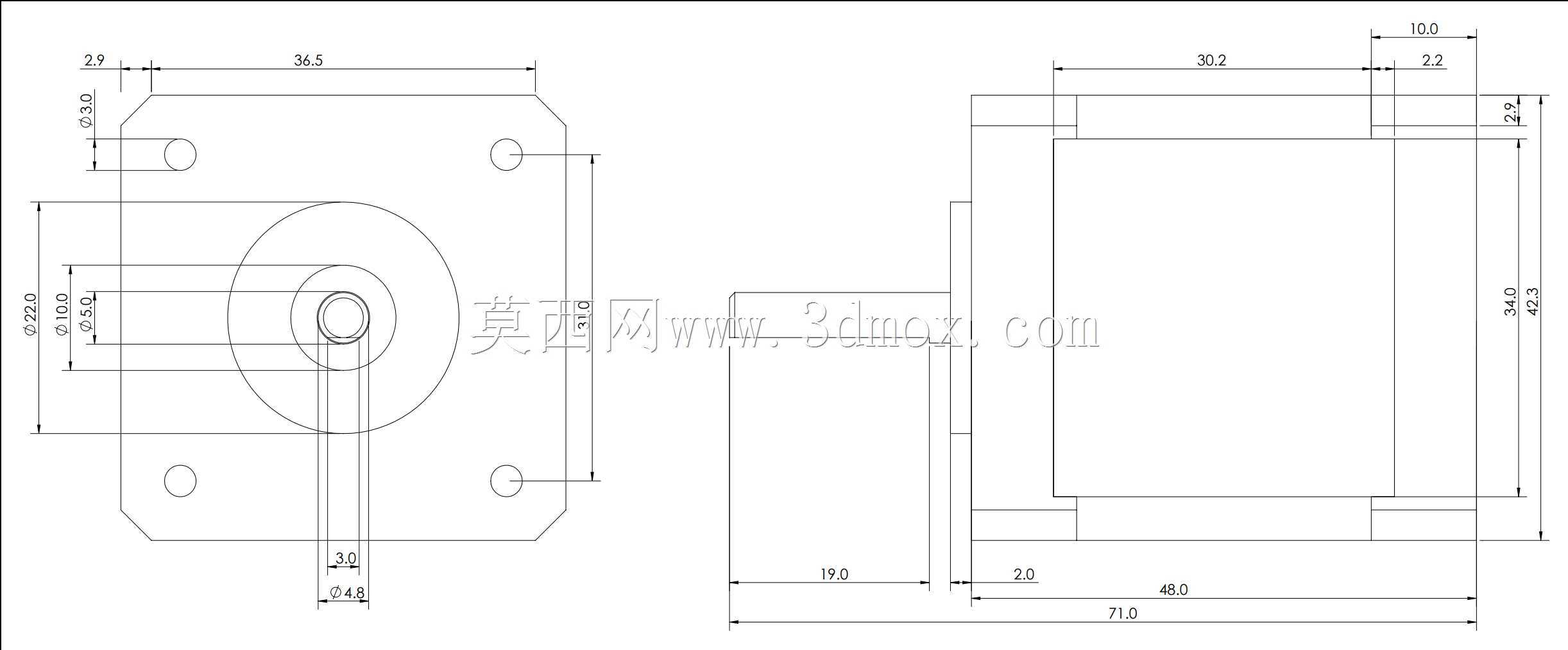

　　这款电机采用混合式转子结构，结合了反应式步进电机的高转矩密度与永磁式步进电机的低阻尼特性，转子带永磁磁钢，定子冲片排布多组齿槽结构，定子绕组分为两组独立的相绕组，总共引出六根接线，其中黑、黄、绿三色导线归属第一绕组，红、白、蓝三色导线归属第二绕组，接线时既可以按照双极驱动方式接成串联提升低速扭矩，也可以接成并联提升高速段的转矩输出能力，适配不同驱动板的接线逻辑。电机的额定工作电压为12V直流，在4V供电状态下单相绕组的工作电流为1.2A，选型时需要匹配对应电流参数的步进驱动器，避免绕组过流发热导致绝缘老化，影响设备长期运行的可靠性。这款电机的保持扭矩可以达到3.2kg·cm，也就是0.32N·m，足够驱动小型滑台、送料机构、挤出机构这类负载惯量不大的运动单元，当设备处于断电静止状态时，电机自带的保持力矩可以锁住输出轴位置，避免垂直安装的运动轴出现下滑移位，不需要额外加装抱闸机构就能满足多数小型设备的断电位置保持需求。从安装边界尺寸来看，这款电机遵循NEMA17的标准安装规范，安装法兰的端面尺寸为42mm×42mm，四个安装孔的孔位呈正方形排布，孔中心距为31mm，适配市面上绝大多数标准的42系列电机安装支架、联轴器、同步轮配件，结构设计人员在做设备布局时，不需要额外定制非标安装座，直接选用标准传动配件就能完成装配，能大幅缩短设备的设计与装配周期。输出轴采用标准的圆形光轴结构，轴径为5mm，轴端做了倒角处理，方便装配联轴器或者同步带轮，

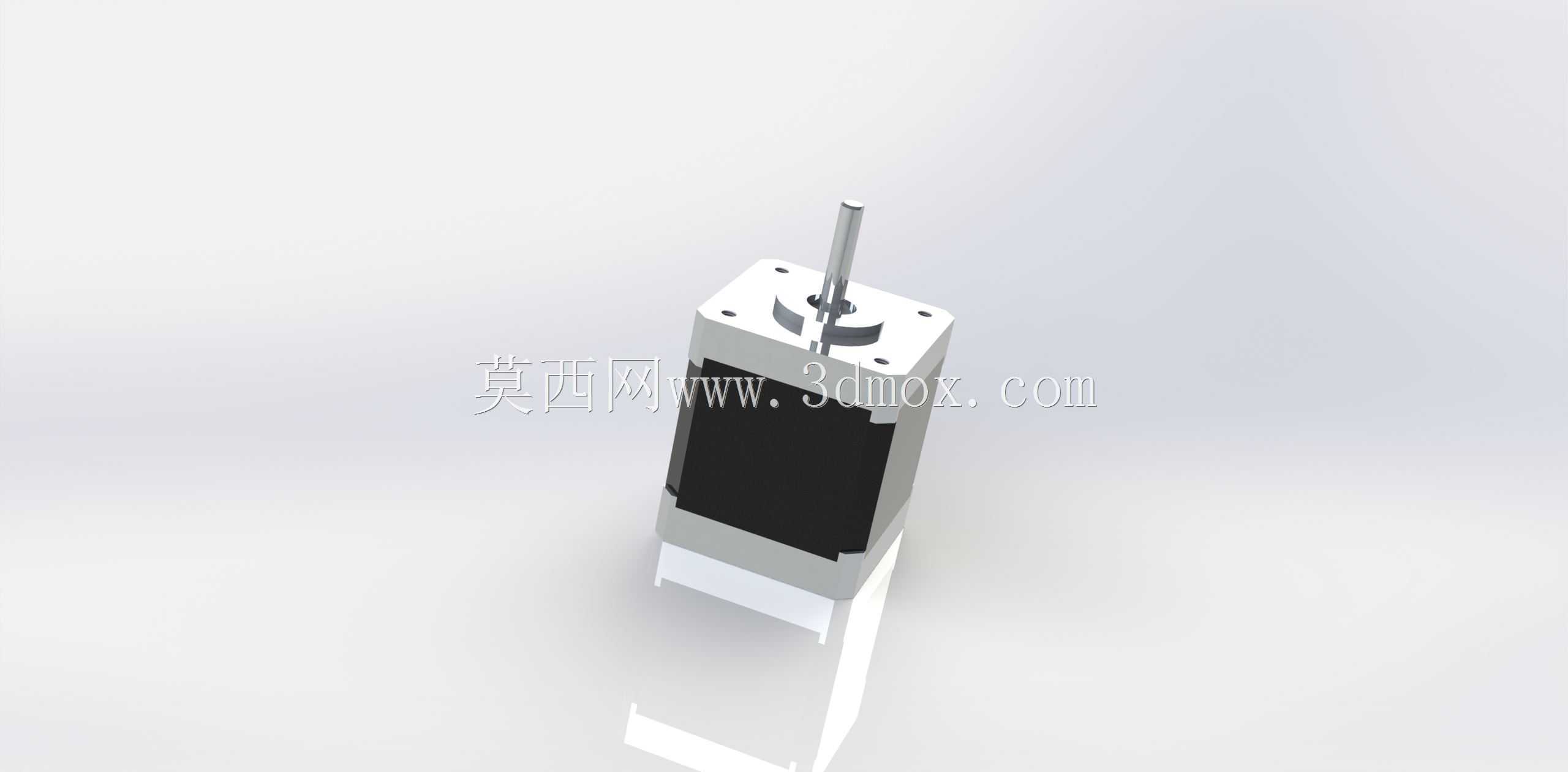

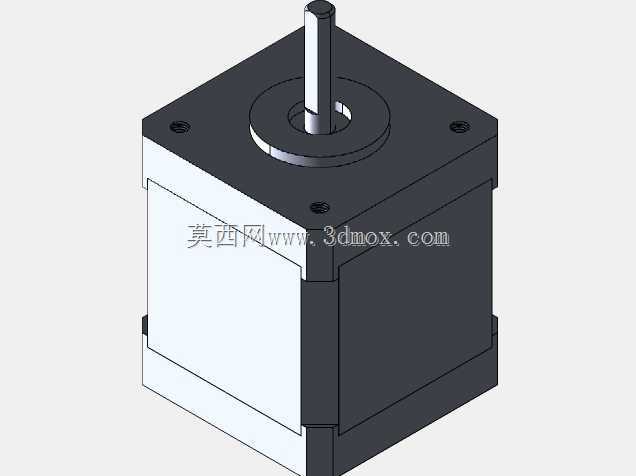

　　轴伸长度匹配常规的锁紧型联轴器尺寸，装配时不需要额外对轴做二次加工。电机的机身主体采用方形拉伸铝壳结构，既可以保证结构强度，又能通过铝壳将绕组工作产生的热量快速散发出去，在连续运行工况下，铝壳表面的温度可以控制在绝缘等级允许的范围内，避免高温导致的磁钢退磁问题。在实际设备布局设计中，需要注意电机尾部的出线位置预留足够的走线空间，避免电机运行时引线与周边运动部件发生剐蹭磨损，同时要保证电机安装面的平面度，安装螺丝的锁紧扭矩要控制在合理范围内，避免法兰受力变形导致定子转子出现扫膛问题。做三维建模时，这款电机的模型还原了定子外壳、端盖、输出轴、绕组封装、引线出口的全部细节结构，结构设计人员在做整机装配干涉检查时，可以直接将模型导入装配体，

　　核对电机与周边安装支架、传动部件、走线槽的空间间隙，提前排查安装干涉问题，不需要反复测量实物尺寸调整布局。在选型匹配阶段，设计人员可以结合负载的转动惯量、运行转速、传动比参数，核对这款电机的扭矩-转速特性曲线，确认在设备要求的最高运行转速下，电机的输出扭矩能够克服负载阻力矩与传动摩擦阻力，避免出现高速丢步导致的定位精度偏差。针对垂直安装的应用场景，还需要核算负载重力折算到电机轴上的扭矩，确保电机的保持扭矩大于负载折算扭矩，必要时可以搭配减速箱提升输出扭矩，不过这款电机本身的扭矩参数已经覆盖了多数小型桌面设备的负载需求，多数场景下不需要额外搭配减速机构就能直接使用。绕组的绝缘处理采用浸漆工艺，能够适应车间内多粉尘、轻度油污的工作环境，日常维护只需要定期清理电机外壳表面积攒的粉尘，保证散热通道通畅即可，不需要额外做复杂的保养维护。
