大扭矩180度数字舵机结构设计

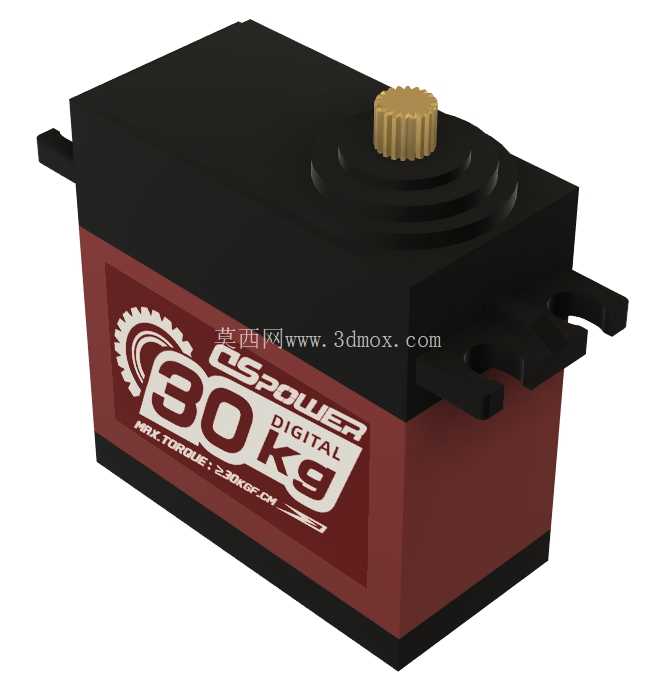

　　这款舵机的整体结构采用上下分体式壳体设计，上半部分为高强度工程塑料材质的端盖，集成了输出轴的定位轴承座，输出轴采用金属齿轮材质，顶端设计为标准齿形花键结构，可兼容市面上绝大多数标准舵机摇臂、舵盘的安装，无需额外加工转接件；下半部分壳体为红黑配色的主体结构，侧面预留了两组对称的安装耳，耳片上开有标准安装孔位，安装孔的中心距符合通用舵机的安装规范，可直接适配标准舵机安装支架，在设备布局时不需要重新设计安装位，能大幅缩短结构设计的迭代周期。在航模制作、小型机器人关节驱动、工业自动化小型执行工位的选型过程中，30kgcm级别的180度数字舵机是覆盖场景最广的执行元件之一，这类舵机既可以满足固定翼航模舵面偏转、遥控车转向机构的大扭矩输出需求，也能适配桌面级机械臂关节、自动化设备小型拨料机构的角度控制要求，相比普通模拟舵机，数字舵机的控制死区更小，位置保持精度更高，在负载波动工况下的位置稳定性更优。

　　从设计思路来看，这款舵机的内部结构排布充分考虑了扭矩输出的可靠性，齿轮组采用多级减速设计，将电机的高转速低扭矩输出转化为输出轴端的低转速大扭矩，30kgcm的额定扭矩可以在180度的转动行程内提供稳定的力矩输出，转动角度的限位设计在壳体内部，避免超行程转动导致的齿轮打齿、电机堵转损坏；壳体侧面的出线位置做了防拉扯结构设计，控制线从壳体侧端引出，线序为通用舵机标准的信号、电源、地线三线定义，可直接匹配主流的舵机控制板、机器人控制器、航模接收机的接口定义，不需要重新调整线序。在实际安装边界上，这款舵机的整体外形尺寸符合标准大扭矩舵机的尺寸规范，主体部分的长宽高尺寸可以适配绝大多数航模机身、机器人关节的预留安装空间，输出轴的伸出高度经过优化，在安装标准舵盘后不会和周边结构产生运动干涉，两侧的安装耳突出主体的尺寸经过计算，使用标准M3螺丝安装时，螺丝头部不会超出壳体的最大外轮廓，不会和周边的结构件产生刮擦。

　　在实际应用场景中，这类舵机常被用于1:10及以上比例的遥控攀爬车转向机构，大扭矩输出可以克服越野路面的轮胎转向阻力，避免转向不足的问题；在多足机器人的关节设计中，这款舵机可以作为腿部关节的驱动元件，180度的转动行程可以满足腿部摆动的角度需求，数字控制的特性可以让多个舵机的动作协同性更好，不会出现模拟舵机常见的动作不同步、位置抖动问题；在小型自动化设备的工位切换、物料挡停机构中，这款舵机也可以作为执行元件，通过控制转动角度实现挡块的伸出与收回，相比气缸驱动的方案，舵机驱动不需要布置气路，整体结构更紧凑，角度控制更灵活，可以根据生产需求随时调整挡停的位置角度。从结构设计的细节来看，这款舵机的输出轴位置设计了多层阶梯式的防尘结构，端盖和输出轴之间的配合间隙很小，可以阻挡大部分的粉尘、碎屑进入壳体内部的齿轮组，在多尘的户外航模场景、车间小型设备场景下使用时，能有效降低齿轮磨损的速度，延长使用寿命；壳体的拼接位置采用卡扣加螺丝的双重固定方式，既可以保证壳体的拼接强度，在需要维护保养、更换齿轮的时候也可以快速拆开壳体，不需要破坏壳体结构。

　　在三维建模过程中，这款模型完整还原了舵机的所有外部结构特征，包括安装耳的孔位尺寸、输出轴的花键齿形、壳体表面的标识区域、侧面的出线结构，在做设备整体装配设计的时候，可以直接将这个模型导入装配体中，验证安装空间是否充足、摇臂转动时是否和周边结构产生干涉，不需要手动测量实物尺寸建模，能大幅提升结构设计的效率；模型的外形细节还原度较高，在做产品渲染、方案展示的时候也可以直接使用，能够清晰呈现舵机在整体设备中的安装位置和布局效果。
