四缸发动机等长排气歧管结构设计

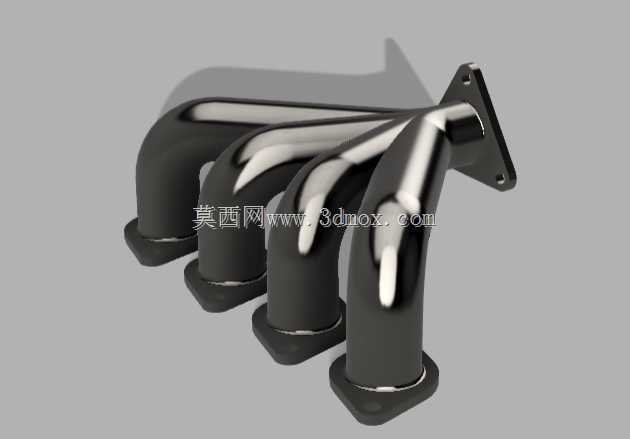

　　在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与排气后处理系统的核心导流部件，其结构设计直接影响发动机的排气效率、泵气损失与各缸排气均匀性，是动力总成匹配阶段需要重点校核的结构件。这款四缸机型配套的排气歧管采用四合一等长管路布局，四个支管分别对应直列四缸的排气出口，每段支管的弯折曲率、流通截面经过反复迭代，确保各缸排出的废气到达总管汇合法兰处的行程差控制在极小范围内，避免各缸排气脉冲相互干涉，降低排气背压对气缸扫气过程的负面影响。从实际装车场景来看，这类歧管多用于小排量直列四缸自然吸气或低增压机型，适配乘用车、轻型商用车的动力舱布局，安装端采用带定位孔的三角法兰结构，法兰面预设密封压合平面，

　　安装时配合金属复合密封垫即可实现与排气后处理端的硬密封连接，四个支管的入口端采用统一规格的方形安装法兰，每个法兰面带有螺栓过孔，可直接通过螺栓紧固在气缸盖的排气侧安装面上，安装边界完全匹配主流直列四缸缸盖的排气口孔位间距，无需额外改动缸盖结构即可完成适配。设计过程中优先考虑了管路的热膨胀补偿空间，每段支管的弯折段预留了足够的形变余量，避免发动机持续高负荷运行时，歧管受高温排气加热产生热应力，导致法兰面翘曲漏气或管路焊缝开裂。管路的流通截面采用渐变设计，从支管入口到总管汇合处，截面面积按照排气流量的叠加规律逐步放大，既保证废气排出时的流速稳定，又避免截面突变产生的局部涡流增加排气阻力。歧管的外壁采用双层结构设计，内层为光滑的导流壁面，

　　降低废气流动的沿程阻力，外层为隔热结构层，减少排气热量向动力舱内辐射，降低周边线束、橡胶管路的热老化风险。在实际台架验证环节，这类等长歧管相比传统不等长铸铁歧管，能够在中高转速区间明显降低排气背压，提升发动机的充气效率，对动力输出的平顺性也有明显改善，同时四个支管的独立固定结构能够分散发动机运行时的振动载荷，避免长期振动导致的连接螺栓松动问题。歧管的整体轮廓充分考虑了动力舱的布置空间，管路向外的突出量控制在安全范围内，不会与周边的防火墙、悬架塔顶、冷却管路等部件发生运动干涉，安装时可从发动机舱下方直接对位紧固，后期维护拆卸也无需拆解周边大量附属部件，维修便利性较好。针对排气系统的振动特性，歧管的管壁厚度经过匹配设计，

　　既保证足够的结构强度承受排气脉冲的冲击，又能通过管壁的微幅振动吸收部分排气噪声，配合后级消音系统能够有效降低整车的排气噪音水平。在建模过程中，每段管路的弯折半径都参考了管材弯制的工艺极限，避免出现过小弯折半径导致的加工时管壁起皱、壁厚减薄超差问题，法兰的厚度、螺栓孔的位置度公差都按照通用机械零部件的加工精度要求设定，可直接对接铸造、弯管焊接等加工工艺，无需二次调整结构即可投入样件试制。
