CA6140车床配套Prony制动测力装置结构

　　在普通车床的性能测试、负载标定以及日常运维的扭矩校验场景中，Prony制动器是极为常用的机械式测功部件，这套适配CA6140普通车床的制动结构，完全围绕车床主轴输出端的安装空间、额定扭矩参数做匹配设计，没有冗余的结构件，所有受力路径都做了最短化处理，避免长力臂带来的形变累积影响测试精度。从实际使用场景来看，这类制动器主要装夹在车床主轴的测试接杆上，通过抱紧摩擦副产生制动力矩，配合力臂端的测力元件就能直接读取主轴输出的实际扭矩，不管是新车床出厂前的功率校验，还是老旧车床大修后的负载能力验证，都能靠这套结构完成基础的机械测功，不需要复杂的电子传感配套，纯机械结构的可靠性在车间多尘、有切削液飞溅的工况下优势非常明显。

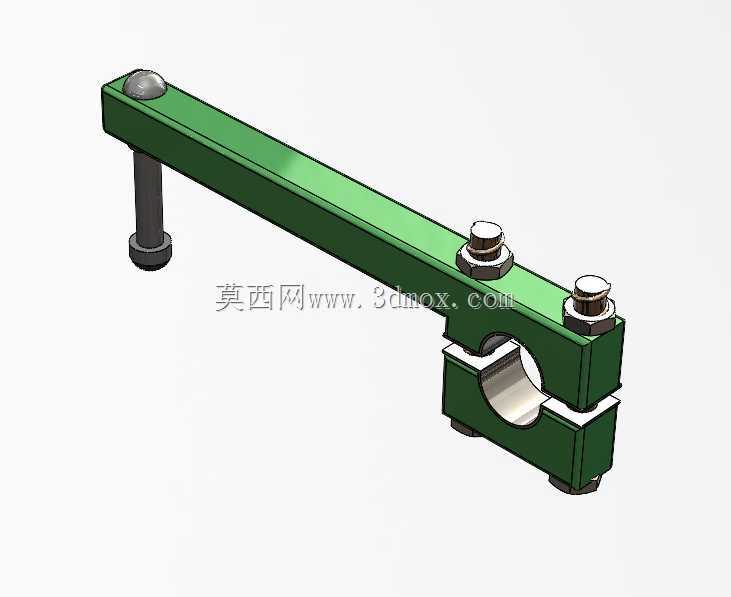

　　整套结构的核心功能逻辑是靠开合式的抱箍结构抱紧主轴测试轴径，抱箍的两个半体通过两颗对称布置的锁紧螺栓提供抱紧正压力，摩擦副直接加工在抱箍内孔表面，不需要额外粘贴摩擦片，靠金属接触面的预紧摩擦力产生制动阻力，这种设计的好处是维护成本极低，当内孔磨损超差后直接镗修内孔就能重复使用，不需要更换易损配件。力臂部分采用整根矩形截面的型钢加工而成，截面尺寸经过抗弯校核，在CA6140主轴额定最大扭矩对应的反力作用下，力臂的最大扰度控制在0.1mm以内，不会因为力臂形变导致测力点位移产生读数误差。力臂远离抱箍的一端设置了垂直向下的支撑销轴，这个销轴的作用是对接测力秤或者配重砝码，销轴的轴线与抱箍内孔的中心距是固定的标准值，测试时直接用测力读数乘以这个固定力臂长度就能算出实际制动扭矩，不需要每次测试前重新标定力臂长度。

　　设计过程中首先确定的是抱箍的内孔直径，完全匹配CA6140车床主轴测试端的标准轴径，开合面的间隙预留了0.5-2mm的调节量，当抱箍内孔出现磨损后，通过拧紧锁紧螺栓就能补偿磨损量，保证抱紧力足够。锁紧螺栓选用的是普通六角头螺栓配厚螺母，防松方式采用双螺母对顶锁紧，在车间振动工况下不会出现预紧力衰减，避免测试过程中抱箍打滑产生安全隐患。力臂的长度设计没有盲目加长，而是结合CA6140的最大输出扭矩以及常用测力设备的量程做匹配，保证测试最大扭矩时，测力端的载荷在常用测力秤的量程中段，避免量程两端的精度误差影响测试结果。支撑销轴的外径做了标准系列化设计，和车间常用的测力挂钩、配重吊环尺寸完全匹配，不需要额外做转接接头就能直接使用。

　　安装边界方面，整套结构的横向总宽度以抱箍中心为基准，向力臂端延伸的长度不会超出车床主轴端的安全操作空间，不会和车床的卡盘、刀架部件产生运动干涉；垂直方向上，支撑销轴的下端距离车床导轨面的高度预留了足够的空间放置测力设备，不需要额外垫高或者吊装测力元件。抱箍的开合方向设计为水平分模，安装时不需要把主轴测试端的部件全部拆除，只要松开两颗锁紧螺栓，把两个半体扣合在轴径上再锁紧就能完成安装，单人操作五分钟内就能完成装拆，非常适合车间现场的快速测试需求。力臂的上表面做了平整加工，必要时可以直接在上面放置水平仪校验安装水平度，保证力臂处于水平状态时的测力精度，避免力臂倾斜带来的力臂长度计算误差。

　　从结构细节来看，抱箍和力臂采用整体式连接，没有采用焊接拼接的方式，而是整料铣削加工成型，消除了焊接应力带来的结构形变，长期反复使用也不会出现力臂和抱箍的垂直度偏差。所有棱角位置都做了倒角处理，避免安装操作时划伤操作人员，螺栓的外露长度控制在标准范围内，不会因为螺栓过长勾挂车间的管线、抹布等杂物。抱箍内孔的表面粗糙度控制在合理区间，既保证足够的摩擦系数产生足够制动力，又不会因为表面过于粗糙拉伤主轴测试轴径的表面。整套结构没有采用特殊的材料或者复杂的加工工艺，普通的机加工车间就能完成制造，使用过程中只需要定期在锁紧螺栓的螺纹位置涂抹润滑脂防止锈蚀，就能保证长期可靠使用，不需要复杂的日常维护。
