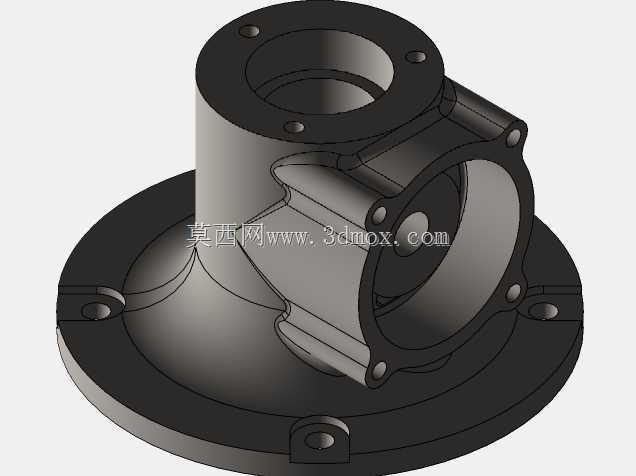

CA6140车床用三通法兰连接壳体结构

　　该壳体结构是CA6140普通车床润滑与冷却管路系统中的核心连接构件，主要承担多通路流体介质的分流、转向与接口固定功能，在车床床头箱与进给箱的管路布局中，实现垂直方向与水平方向管路的刚性对接，同时为外接管路提供稳定的安装基准，避免管路运行过程中因设备振动产生接口松脱、介质渗漏等问题。从实际应用场景来看，该构件安装在车床床身靠近主轴箱的侧部安装面上，底部法兰与床身预制的安装座完全贴合，上部接口对接主轴箱内部的润滑油路，侧部接口对接进给方向的冷却润滑支管，三个通路的内部流道做了平滑过渡处理，没有直角突变结构，能够有效降低润滑油或切削液在通路内的流动阻力，减少介质输送过程中的压力损失，保证各润滑点的供油压力稳定。在结构设计层面，

　　底部采用圆形法兰安装结构，法兰端面上均匀分布6个沉头安装孔，孔位公差按照H7级精度设计，安装时可以通过内六角螺栓将整个壳体牢牢固定在床身安装面上，沉孔结构能够保证螺栓头部完全沉入法兰端面以下，不会突出安装面干涉周边其他管路或部件的布局；上部的对接法兰同样采用圆形结构，分布4个安装孔，与主轴箱的油路接口尺寸完全匹配，对接面设计了0.8mm深度的密封槽，安装时可以嵌入O型密封圈，实现端面静密封，杜绝介质从对接面渗漏的可能。侧部的接口采用带耳式的法兰结构，两个对称分布的安装耳上设置通孔，方便与外接支管的快接接头或者硬管法兰进行对接，侧部接口的轴线与上部接口轴线呈90度垂直布局，与底部安装面的轴线呈空间垂直交错状态，

　　这种三通式的结构设计能够在极小的安装空间内完成三个方向管路的转向连接，大幅压缩管路系统的整体占用空间，避免车床内部密集的管线出现交叉干涉。从安装边界尺寸来看，底部法兰的最大外径控制在180mm范围内，整体结构的总高度不超过160mm，侧部接口向外的伸出长度不超过120mm，所有安装孔的中心距都严格匹配CA6140车床原有安装位的尺寸参数，替换原有老旧部件时不需要对床身进行二次加工，能够实现直接互换安装。壳体的主体壁厚设计为8mm，在流道转折、接口连接的应力集中位置做了局部加厚处理，加厚区域壁厚达到12mm，同时在三个接口的衔接位置设计了圆弧形过渡加强筋，既能够降低铸造过程中出现壁厚不均、缩孔缩松的缺陷概率，也能够提升整体结构的刚性，

　　承受管路内1.2MPa以内的介质工作压力不会出现变形或开裂。内部流道的表面粗糙度设计为Ra3.2，能够减少介质内杂质在流道壁面的附着堆积，长期使用也不会出现流道堵塞的问题；所有对外的对接端面粗糙度都达到Ra1.6，保证密封件安装后能够完全贴合密封面，不会出现微观渗漏。在建模过程中，所有安装孔的位置都做了装配间隙校核，模拟螺栓安装过程中不会与壳体的其他结构产生干涉，流道部分做了流体流通截面的连续性检查，确保整个通路没有截面突变或者台阶结构，避免介质流动时产生紊流、噪音等问题。对于现场维护来说，该壳体的外露结构没有复杂的凹陷或者难以清理的死角，日常设备保养时可以直接擦拭表面积攒的油污与切削液，拆卸维护时只需要松开三个对接面的固定螺栓即可整体拆下，不需要拆解周边的其他管路部件，能够大幅降低设备维护的工作量。
