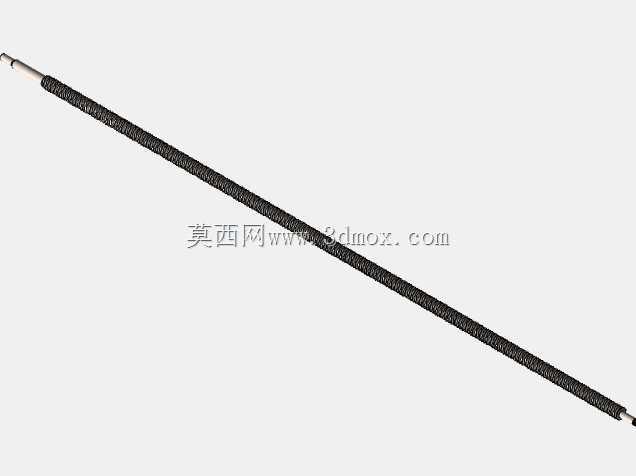

CA6140车床用12mm直径滚珠螺杆传动件

　　在普通卧式车床的进给传动体系里，滚珠螺杆是替代传统滑动丝杠、大幅降低进给摩擦阻力的核心传动部件，这款适配CA6140车床的12mm直径滚珠螺杆，主要承担车床中拖板或者小拖板的直线进给动力传递作用，日常作业中负责将伺服电机或者主轴传递来的旋转运动，精准转化为刀架的直线位移，直接决定车削加工时的进给精度、重复定位稳定性以及低速进给时的爬行抑制效果。

　　从实际安装适配的角度看，这款螺杆的公称直径设定为12mm，配套滚动体直径2.5mm，螺杆整体有效螺纹段长度匹配CA6140车床对应拖板的最大行程边界，两端轴颈尺寸严格适配车床原有丝杠支撑座的安装孔径、锁紧螺母配合位以及联轴器对接尺寸，不需要对车床原有安装基座做二次加工即可完成替换装配，安装时仅需核对两端支撑轴承的同轴度、预紧力调整到合适区间，就能保证传动过程无卡滞、无轴向窜动。

　　设计层面上，这款滚珠螺杆采用内循环反向器结构，滚动体在螺纹滚道内形成闭合循环回路，相比外循环结构整体径向尺寸更小，更适配CA6140车床拖板内部狭窄的安装空间；滚道型面采用双圆弧截形设计，接触角控制在45度区间，既能承受轴向进给力，也能承载车削过程中产生的一定径向切削分力，避免滚道局部应力集中导致的早期磨损。螺杆的螺纹导程经过匹配计算，对应车床进给手轮或者伺服电机的转速比，能够实现0.01mm级的最小进给量调整，满足普通车削、精车端面、螺纹车削等不同加工工况下的进给速度要求。

　　在实际车间应用场景中，这类替换用滚珠螺杆多用于老旧CA6140车床的进给系统升级，替换原有的梯形滑动丝杠后，进给传动效率可从原有的20%-30%提升至90%以上，操作人员转动手轮调整刀架位置时的操作力大幅降低，长时间批量加工时的劳动强度明显下降；同时因为滚动摩擦的摩擦系数极低，低速进给时不会出现滑动丝杠常见的爬行现象，精车工件端面时的平面度、外圆车削时的圆柱度都能得到稳定保障，加工表面粗糙度也能稳定提升一个等级。

　　建模过程中，完整还原了螺杆的螺纹滚道曲面、两端安装轴颈的退刀槽、键槽、锁紧螺纹等细节结构，滚道部分的螺旋线扫掠路径严格按照导程参数生成，滚动体与滚道的配合间隙按照实际预紧后的装配状态做了对应还原，既可以用于设备改造前的装配干涉检查，也能作为传动受力仿真的基础模型，帮助技术人员提前核算不同切削参数下螺杆的轴向变形量、临界转速，提前规避长行程进给时的螺杆共振问题。日常维护层面，这类螺杆的安装位预留了润滑脂注油通道，建模时也还原了对应的油孔结构，方便后期使用时定期加注润滑脂，延长滚道与滚动体的使用寿命，两端的防尘密封位结构也完整复刻，可适配标准的接触式防尘圈，阻挡车削过程中产生的铁屑、切削液进入滚道内部，避免滚动体出现点蚀、卡滞等故障。
