杆式夹紧制动组件结构设计

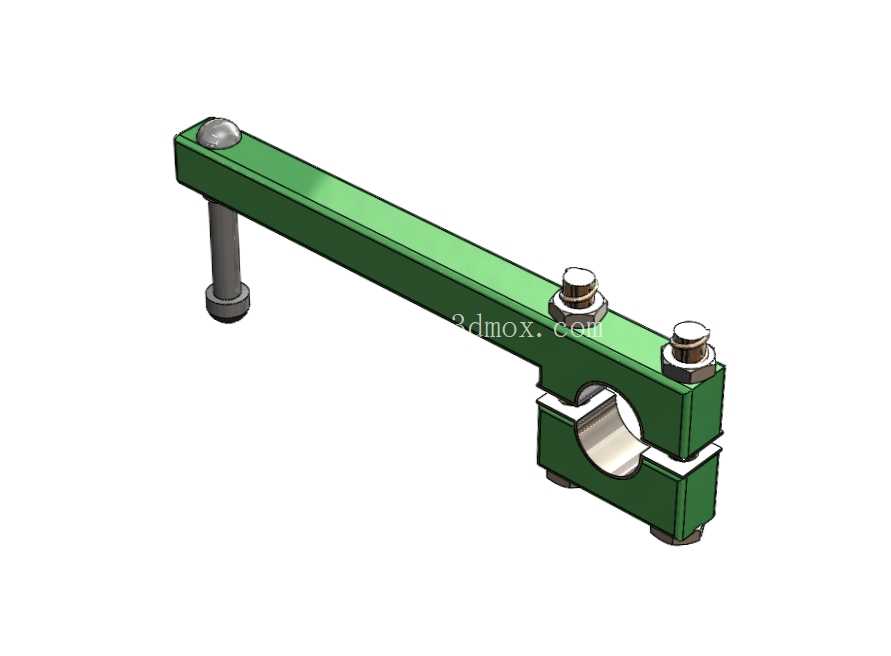

　　在中小型回转类设备、输送线止停机构、轻型工装定位场景中，这类杆式夹紧制动组件的应用覆盖度极高，不同于盘式、鼓式制动器的大制动力输出场景，该类组件更适配小载荷、高频次点动制动的工位需求，常见于轻工装配线的回转工装定位、小型试验台的转轴锁止、非标设备的行程限位制动环节，安装时无需额外预留大尺寸制动腔，可直接夹持在圆形导杆或转轴外圆完成装配，适配的轴径范围可通过夹口的开合量调整，适配多数常规直径的光轴安装需求。从结构功能来看，该组件采用单臂延伸的杠杆式布局，长臂端预留的光杆安装位可外接驱动件，无论是手动扳杆驱动、还是小型气缸直线驱动，都能通过长臂的力臂放大效应，将输入端的作用力传递到夹口位置，实现夹口对轴件的环抱夹紧，夹口采用对开式抱合结构，两个半圆弧接触面在夹紧时可完全贴合轴件外圆，接触面积远大于点接触式制动块，不会在频繁制动时在轴面压出凹痕，也能避免长期使用后出现制动打滑的问题。

　　夹口位置的两颗锁紧螺栓为夹紧力调节结构，装配时可根据所需制动力的大小调整螺栓预紧量，当需要较小制动力满足频繁点动需求时，可适当降低螺栓预紧力，避免夹口抱死轴件导致驱动件过载；当需要完全锁止轴件位置时，可将螺栓拧紧至额定扭矩，让夹口与轴件之间产生足够的静摩擦力，抵消轴件的回转或轴向窜动力。长臂端的带肩螺栓为驱动端连接结构，螺栓的轴肩可承担驱动过程中的剪切力，避免驱动连接件直接与长臂本体摩擦造成本体磨损，后期维护时仅需更换该螺栓即可完成磨损修复，无需更换整个制动臂，大幅降低运维成本。设计过程中优先考虑了安装边界的适配性，整个组件的横向延伸长度可根据安装工位的空间调整，本次建模的版本长臂长度控制在常规工装的适配范围内，安装时夹口的中心高度与待夹持轴的中心高度完全重合，不会出现偏载夹紧导致的轴件弯曲问题；夹口的开合间隙设计为2-3mm，既可以保证松开状态下轴件能顺畅在夹口内滑动或回转，也能避免间隙过大导致夹紧行程过长、驱动端空行程浪费的问题。

　　材质选择上，制动臂本体采用45号钢调质处理，表面做发黑防锈处理，兼顾结构强度与耐磨性能，夹口的内圆弧面没有额外镶嵌摩擦片，依靠金属接触面的静摩擦力实现制动，适合无油污、干燥的工作环境，如果应用在有润滑介质的工位，可在夹口内弧面增加橡胶或铜基摩擦片提升摩擦系数，无需改动整体安装尺寸即可完成适配。安装时需要注意，夹口的两个对开面需保持平行，螺栓锁紧时需采用对角拧紧的方式，避免单侧受力导致夹口偏斜，出现局部接触、制动力不足的问题；长臂端的驱动件安装方向需与制动臂的摆动平面保持平行，避免驱动过程中产生侧向力，导致连接螺栓过早疲劳断裂。

　　这类制动组件相比标准型制动器，最大的优势在于结构极简、安装灵活，不需要配套复杂的制动支架或液压管路，仅需在待制动的轴件旁预留对应的安装空间，将驱动件固定后即可投入使用，在非标自动化设备的改造、老旧工装的制动升级场景中，这类结构的适配成本远低于标准成品制动器，且可根据实际轴径、安装空间调整臂长与夹口尺寸，满足定制化的工位需求。建模过程中对所有配合面做了公差预留，夹口内圆弧与轴件的配合采用H8/f7的间隙配合，保证松开状态下的运动顺畅，螺栓安装孔与螺栓的配合采用H9/g9的间隙配合，方便装配时的位置微调，所有棱边都做了0.5mm的倒角处理，避免装配过程中划伤操作人员，也能减少应力集中导致的臂体断裂风险。
