激光切割拼接式多面体穹顶框架结构

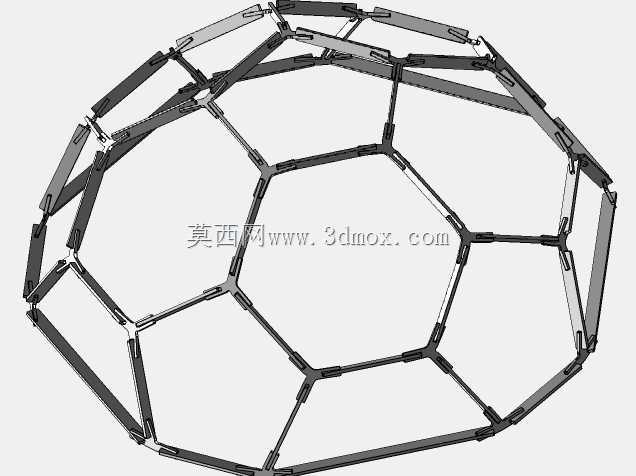

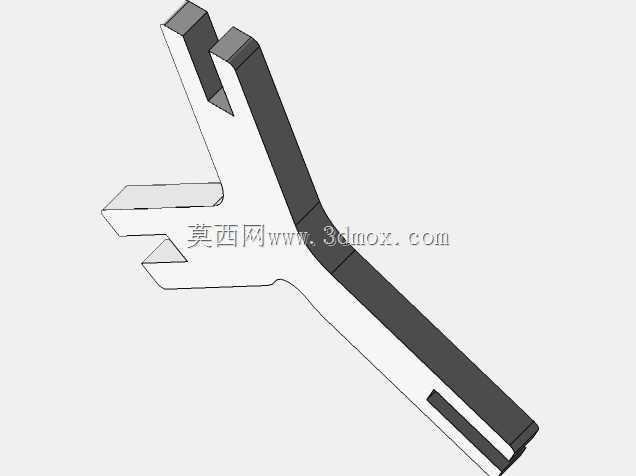

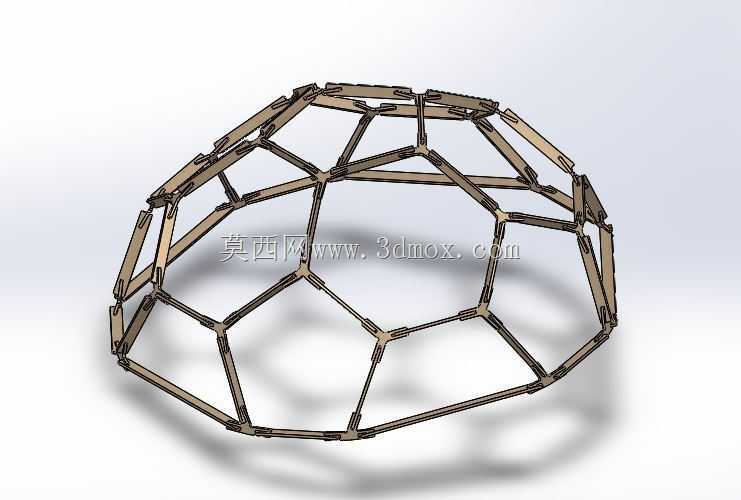

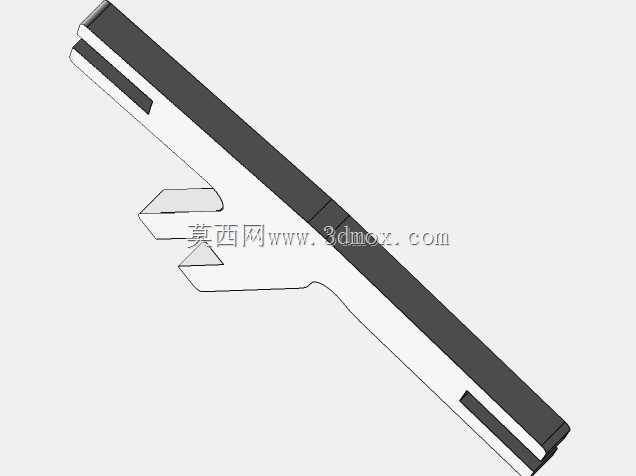

　　这款拼接式穹顶框架采用类测地线穹顶的几何拓扑逻辑设计，整体为半球形空间网架结构，所有构件均适配3mm厚度中密度纤维板的激光切割加工工艺，无需额外定制异型连接件，仅靠构件端部的榫卯插接结构即可完成整体组装，适合个人DIY制作、小型展陈装置搭建、教学几何结构演示等场景使用。从结构受力逻辑来看，该框架将半球形曲面拆解为若干平面多边形单元，相邻单元的共用边即为框架的杆件，所有杆件的连接节点采用共面插接设计，每根杆件两端的切口角度经过精确计算，组装完成后所有节点自然汇聚于球面轨迹上，无需额外校准即可形成规整的半球形态，整体结构自重极轻，依靠杆件之间的插接锁合形成空间受力体系，可承受均匀分布的竖向荷载，满足小型穹顶的结构强度要求。

　　从实际应用场景出发，该结构可作为小型户外临时遮阳棚的支撑骨架，外覆防水布即可使用；也可作为创意灯具的外框架，在内部布置光源后通过杆件间隙形成错落的光影效果；还可作为几何教学的实操教具，让学习者通过组装过程理解空间多面体的拓扑关系、测地线穹顶的受力原理，以及平板材料加工空间曲面结构的实现逻辑。设计过程中，所有杆件的长度、端部切口角度都经过参数化计算，确保3mm厚度的板材切割后，插接间隙控制在0.1mm以内，既不会因间隙过大导致组装后结构松动，也不会因间隙过小造成组装困难，无需胶水辅助即可完成稳固拼接，拆卸后所有杆件均为平板状态，便于收纳和运输。在安装边界方面，该穹顶底部为正多边形支撑轮廓，所有底部杆件的下端面处于同一水平面，

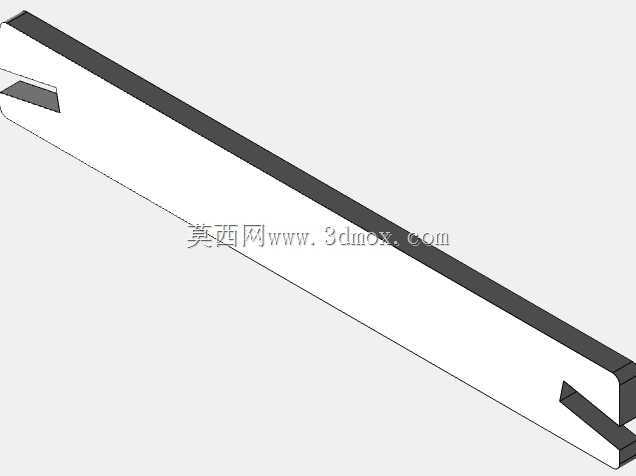

　　可直接放置于平整地面、桌面或配套的环形底座上，无需额外的固定件即可保持稳定；若需永久固定，可在底部杆件预留小孔，通过自攻螺丝与基础面连接即可。构件加工环节，所有杆件的轮廓均为直线段，激光切割时无需复杂的曲线走刀，加工效率高，材料利用率可达到85%以上，切割完成后仅需去除切口处的少量毛刺即可开始组装，单个结构的组装时长可控制在30分钟以内，对组装者的专业技能没有过高要求。从结构细节来看，每根杆件的截面为矩形，宽度统一为15mm，搭配3mm的板材厚度，既保证了杆件自身的抗弯强度，又不会因杆件过宽遮挡过多内部空间；节点处的插接深度为10mm，足够提供节点的抗拔和抗扭承载力，避免结构受外力时节点脱开。整体半球的直径可根据使用需求等比例缩放，

　　缩放时仅需同步调整所有杆件的长度和切口位置参数，无需改变整体拓扑结构，即可适配不同尺寸的使用需求，最小可制作直径200mm的桌面摆件，最大可放大至直径3m的临时展陈装置，板材厚度也可随整体尺寸同步调整，当直径放大至2m以上时，可将板材厚度替换为5mm，保证结构整体刚度。
