桌面级小型数控雕刻铣削加工设备

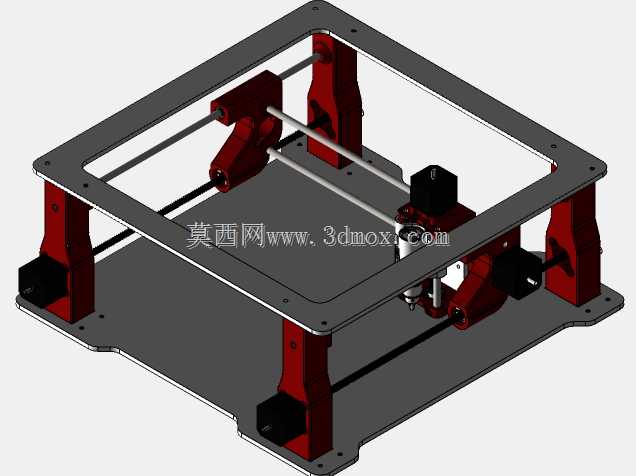

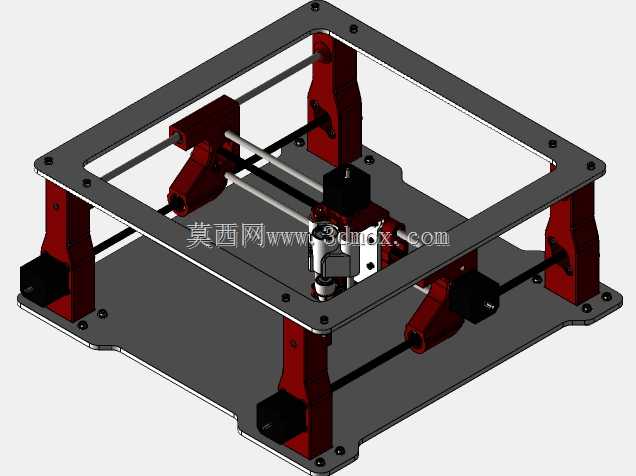

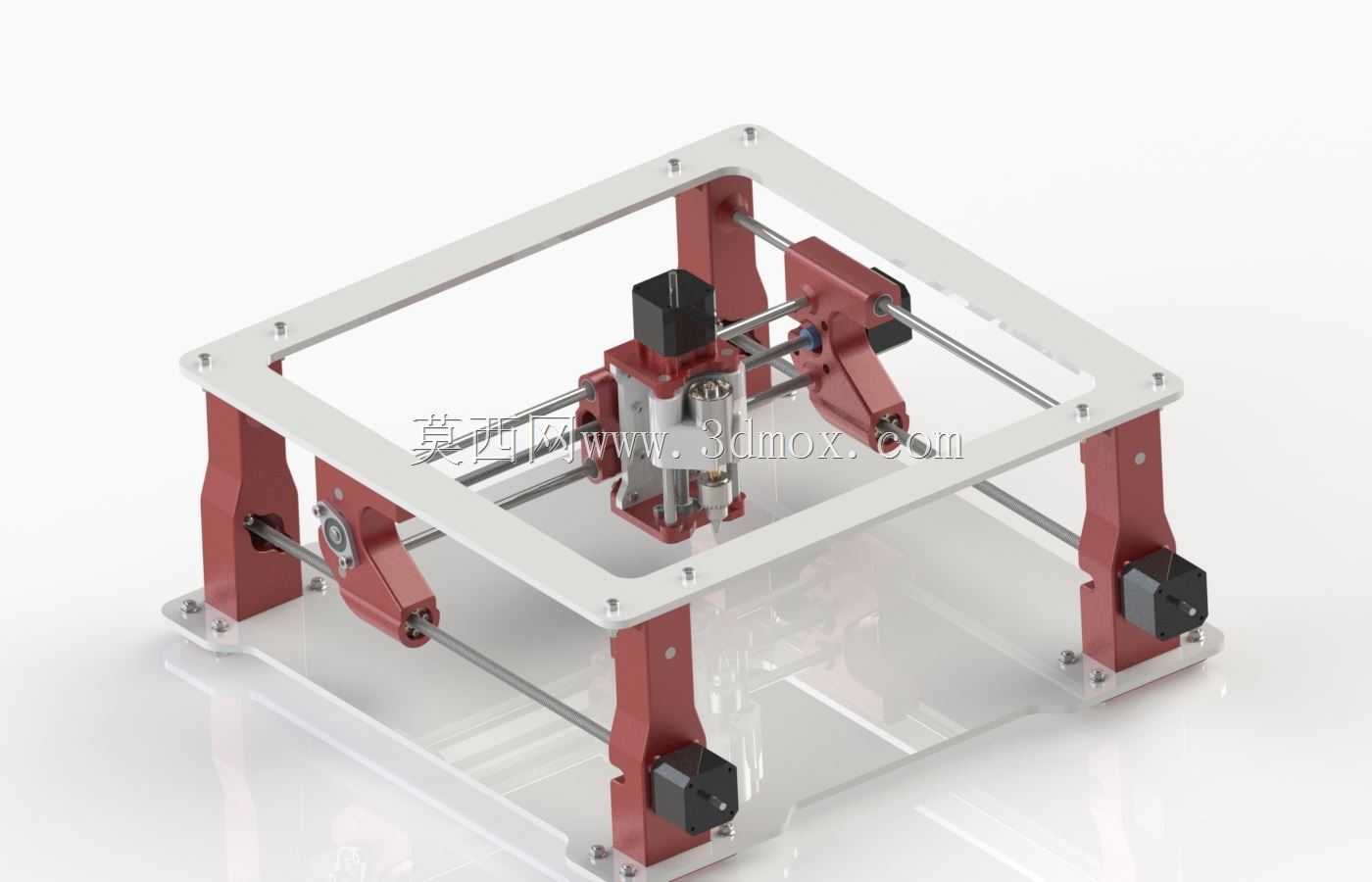

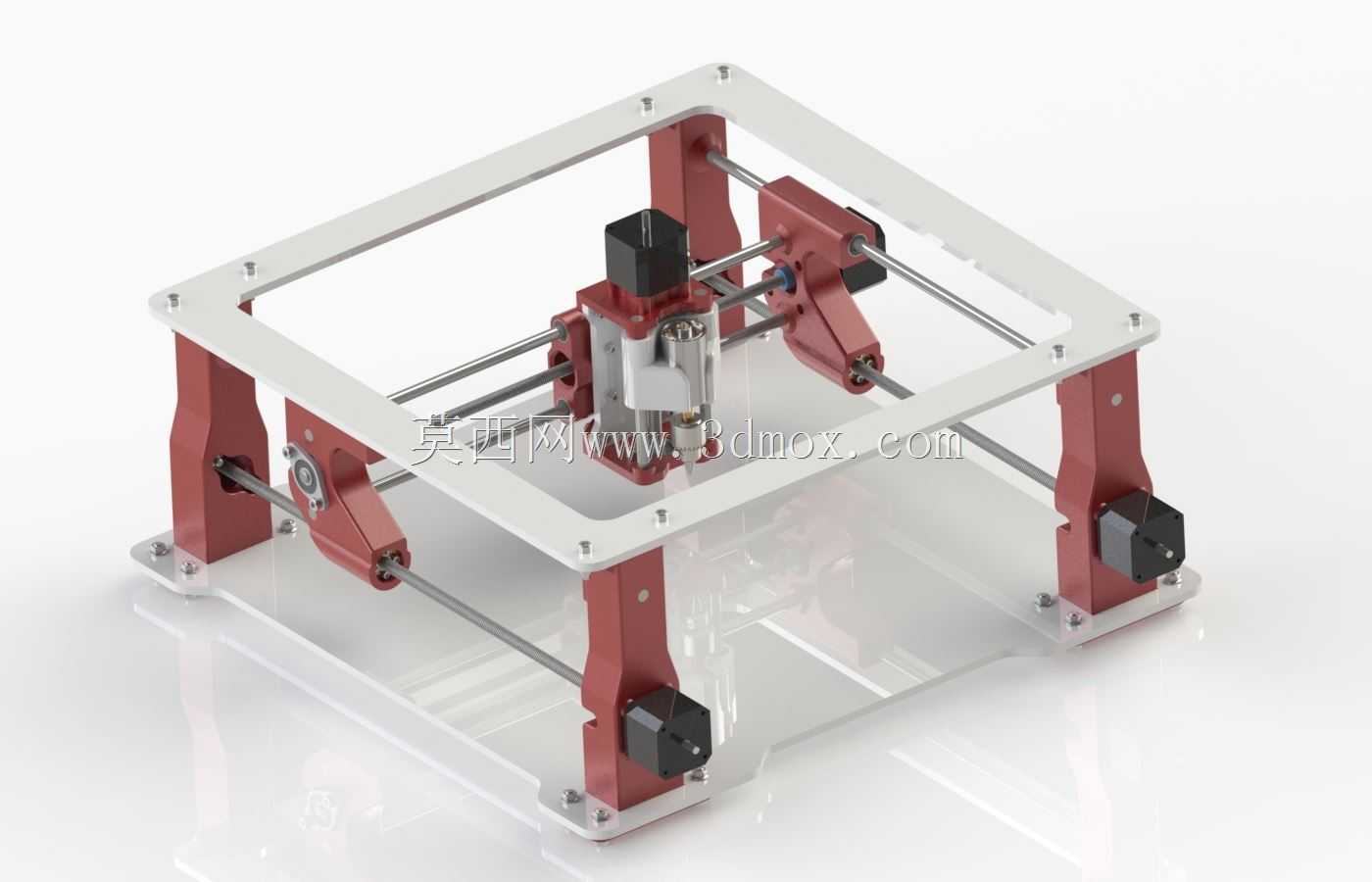

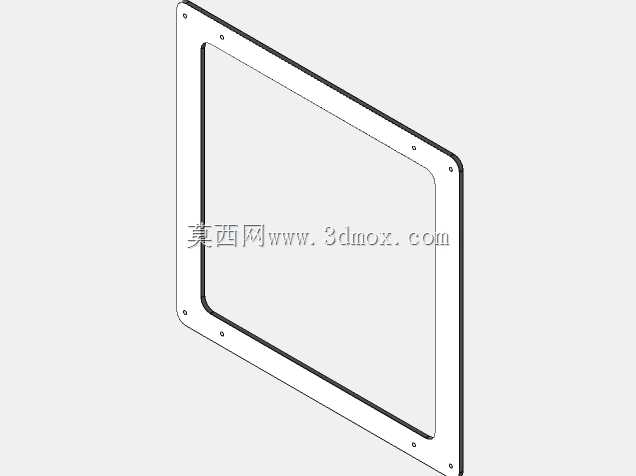

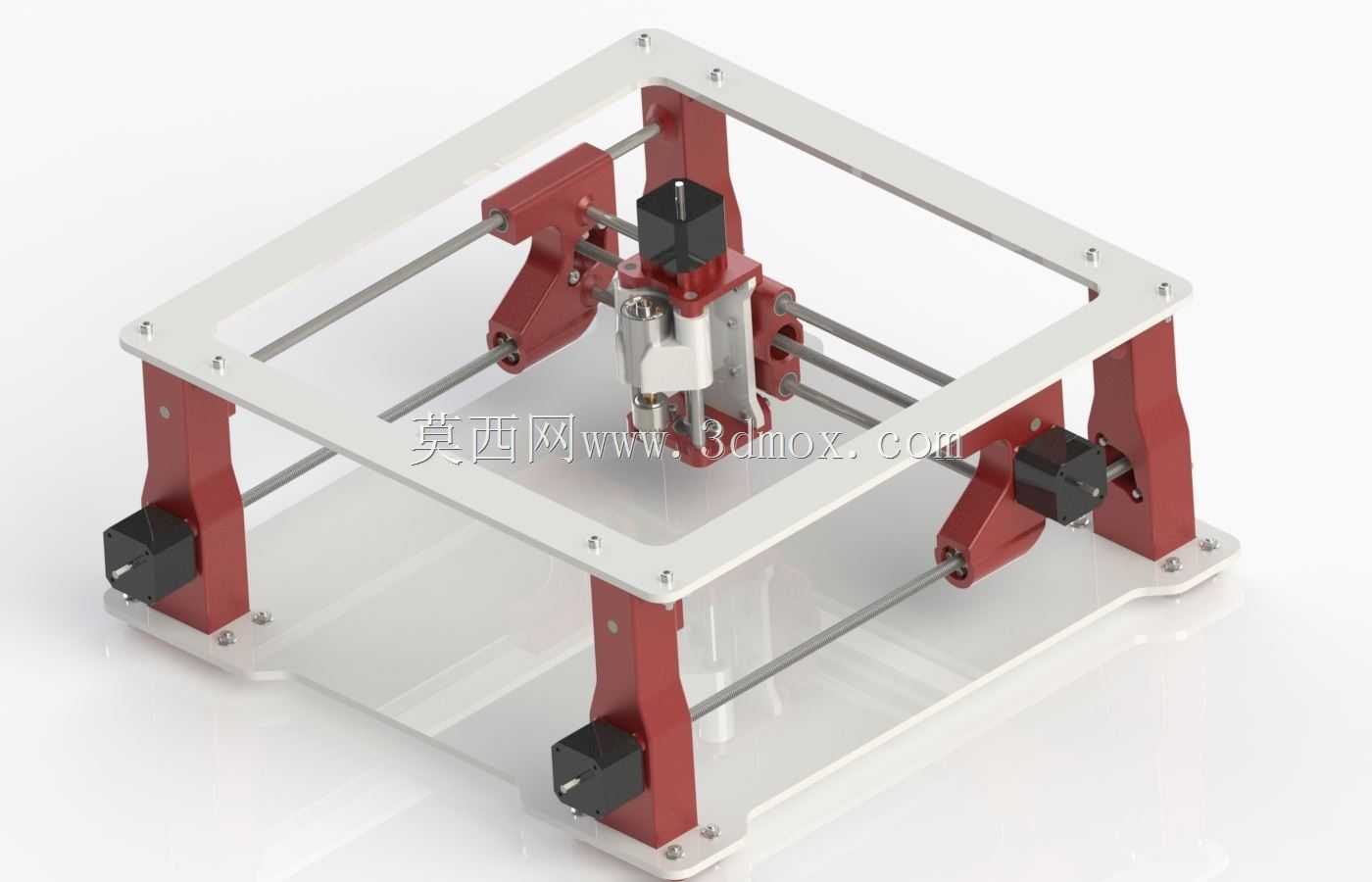

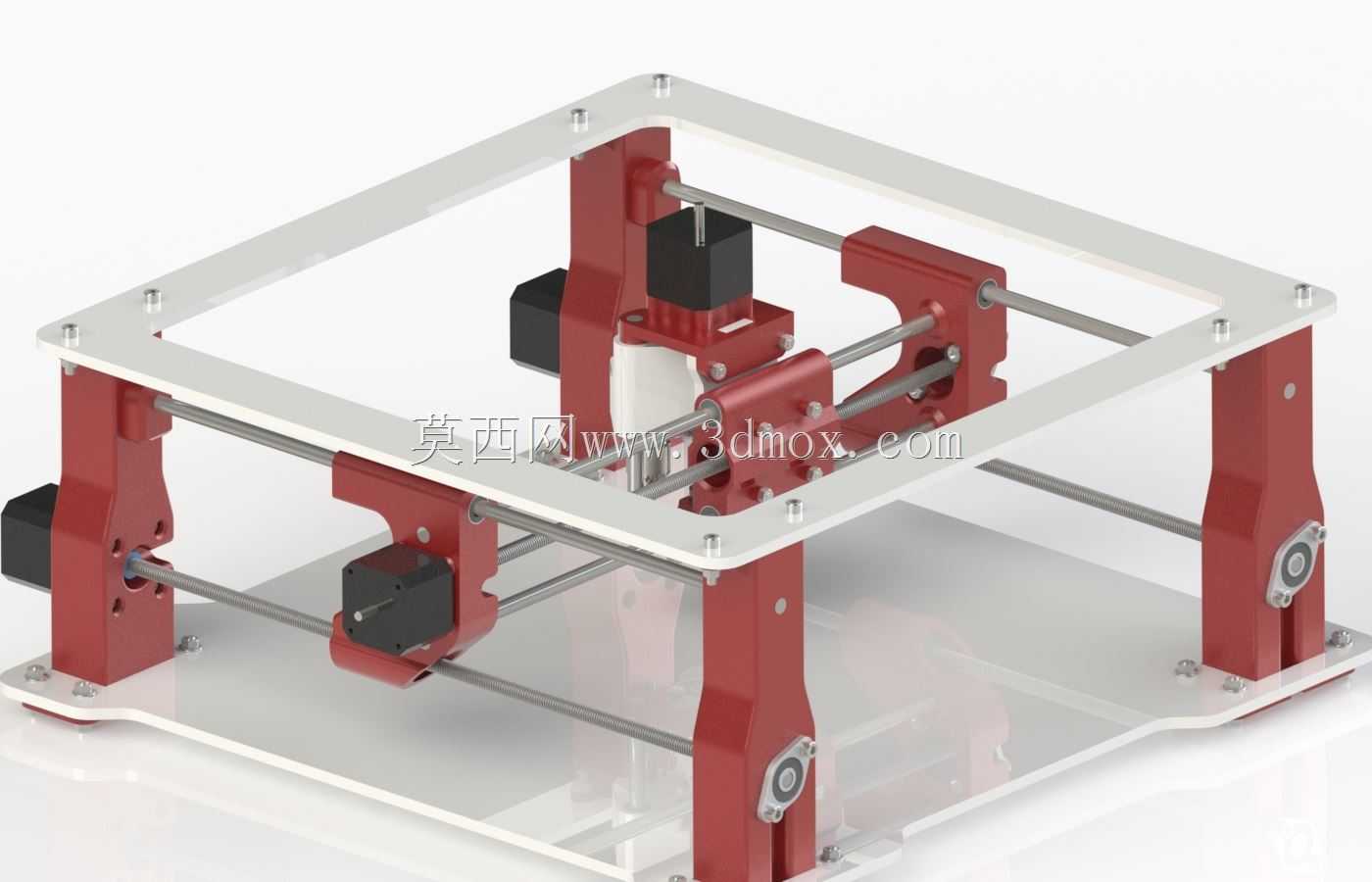

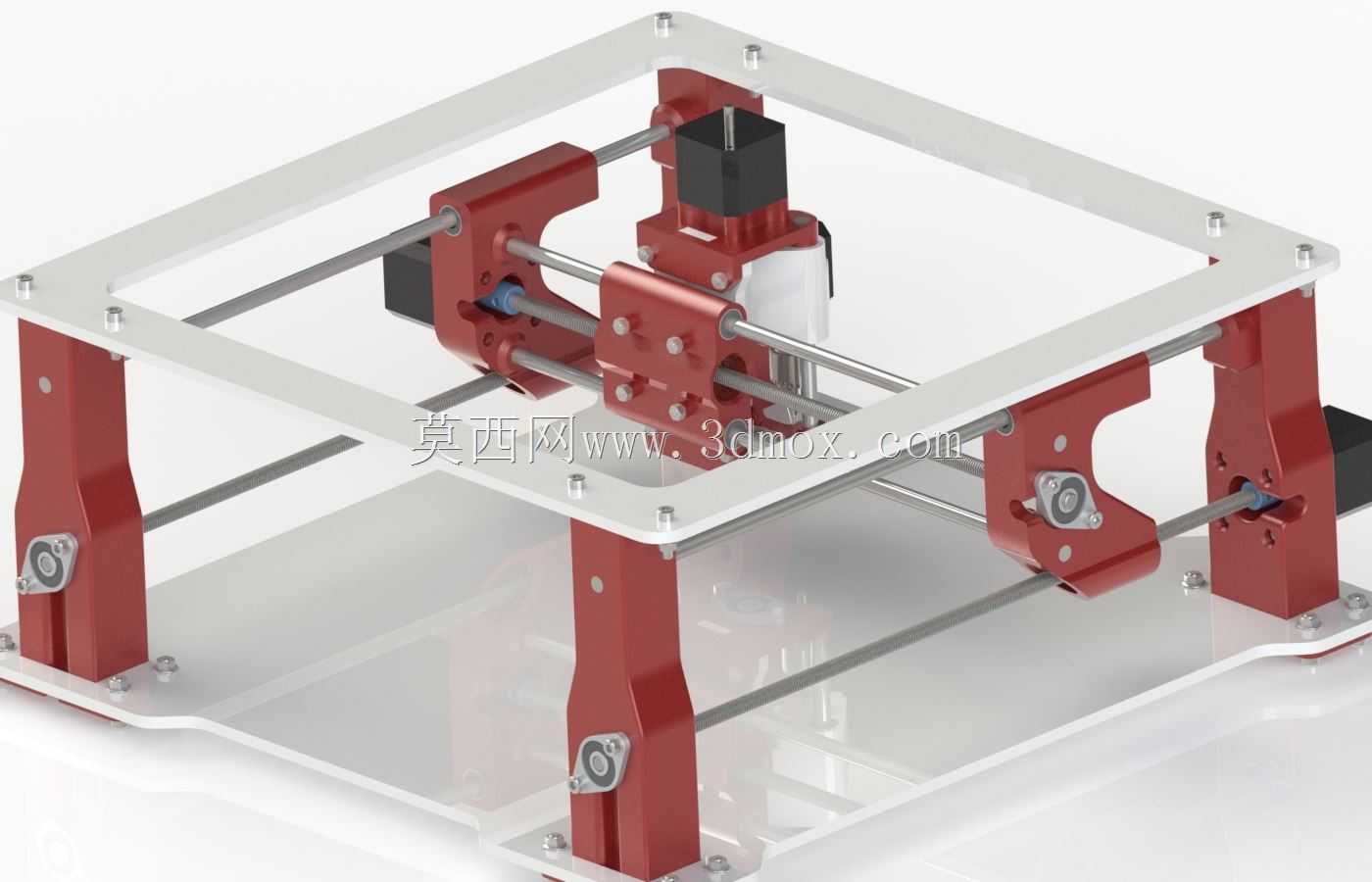

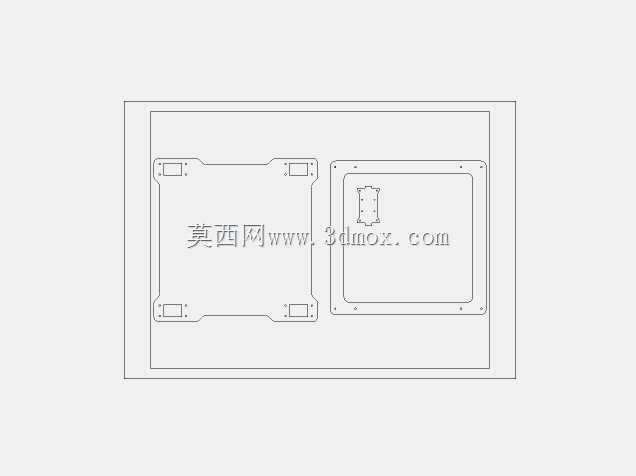

　　这款小型台式数控加工设备，核心定位是面向电子研发、个人创客、小型加工场景的轻量型铣削作业载体，区别于工业级大型机床的大占地、高功耗特性，它的整体框架采用上下双层板式支撑结构，四根立式支撑柱连接顶部安装板与底部承托平台，所有结构件的安装孔位都做了同轴度公差约束，保证光轴导轨安装后不会出现偏斜卡滞的问题。从实际使用场景来看，它最核心的用途是覆盖PCB样板的快速铣削制作，电子研发人员在完成线路板设计后，不需要等待外协厂的打样周期，直接在工位上就能完成覆铜板的线路雕刻、钻孔、外形裁切全流程作业，同时也能胜任软金属、亚克力、密度板等低硬度材料的小尺寸零件加工，满足手板验证、小型文创零件制作、教学实训演示这类对加工行程要求不高，但对设备占地、

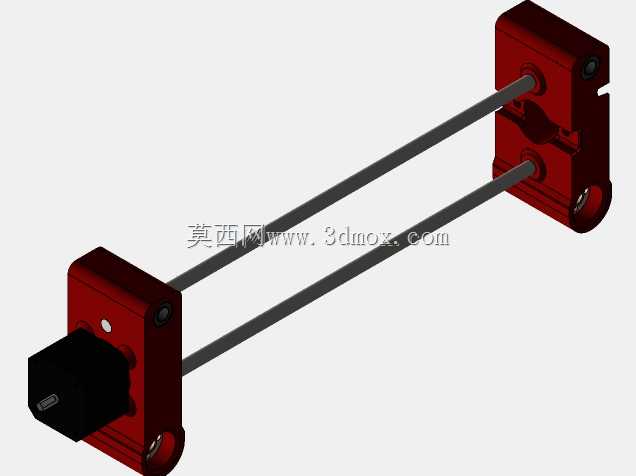

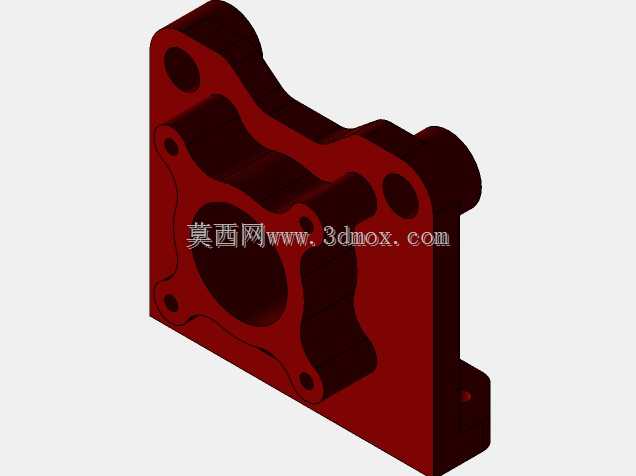

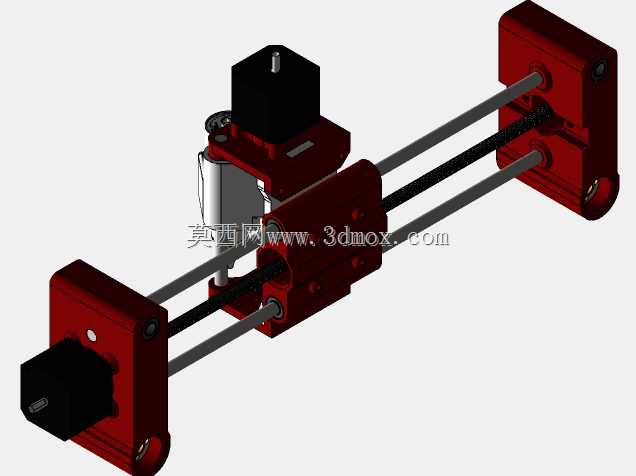

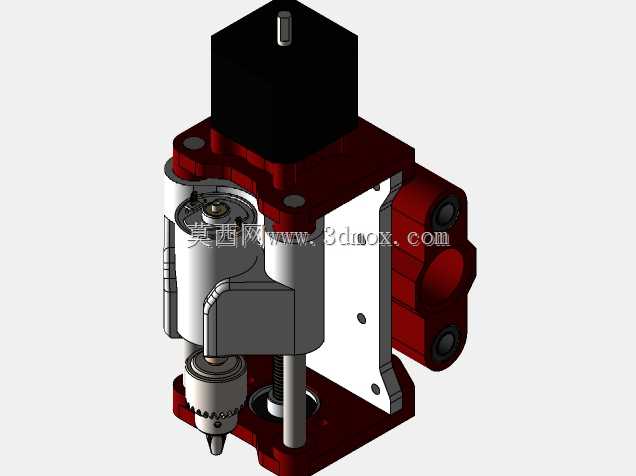

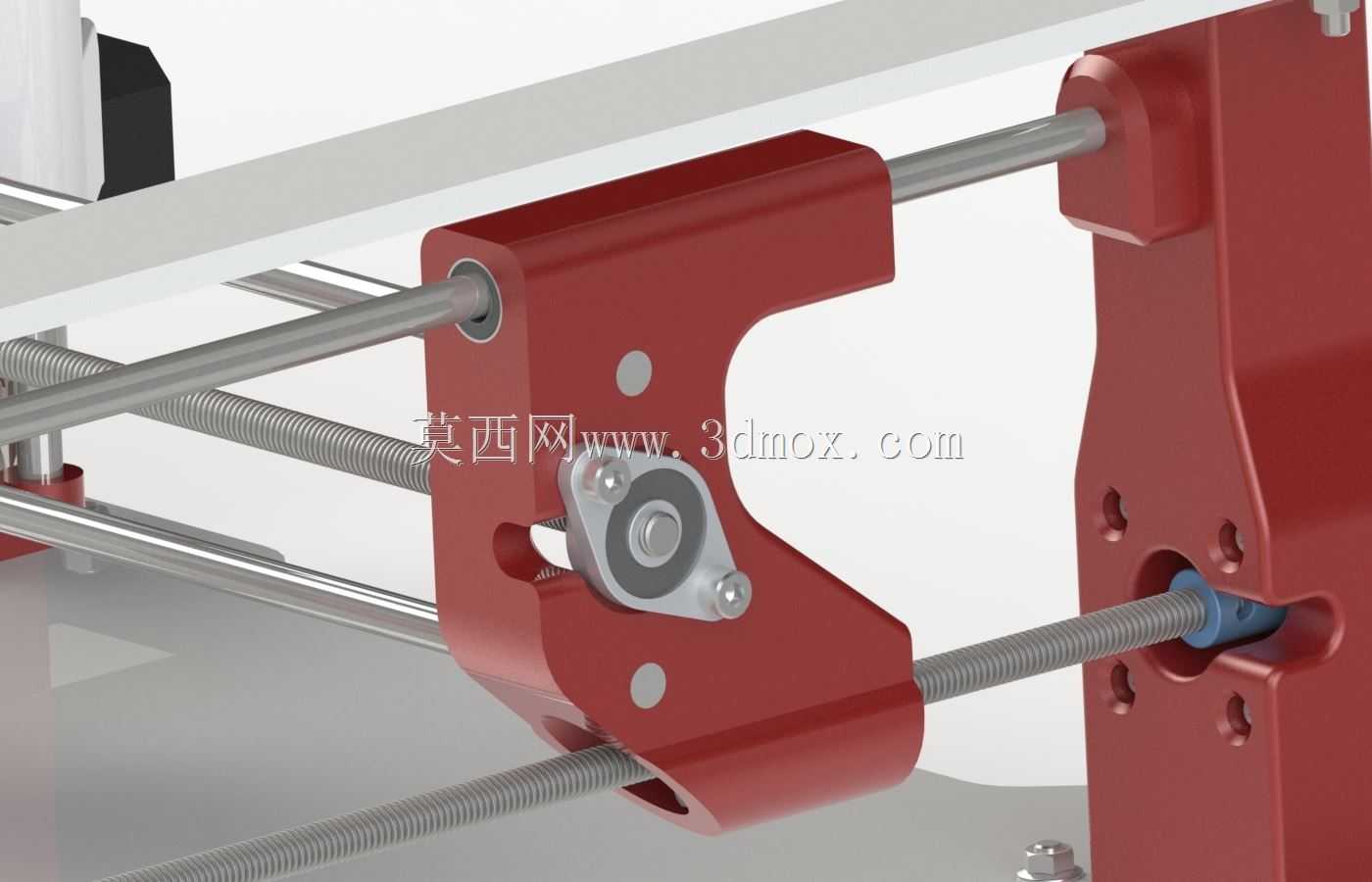

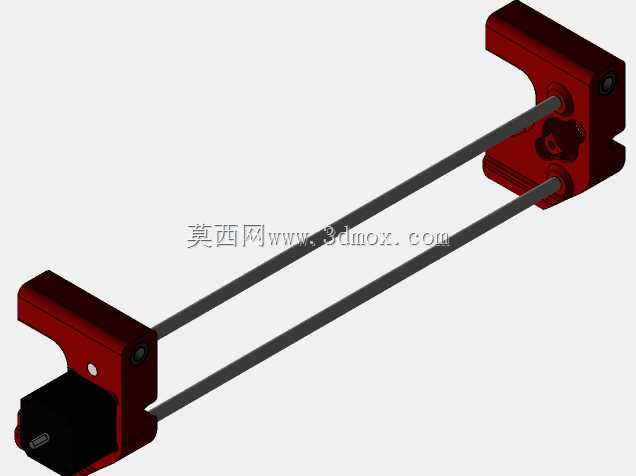

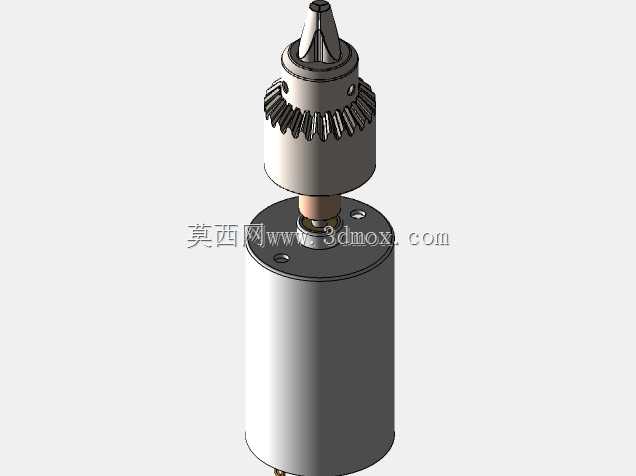

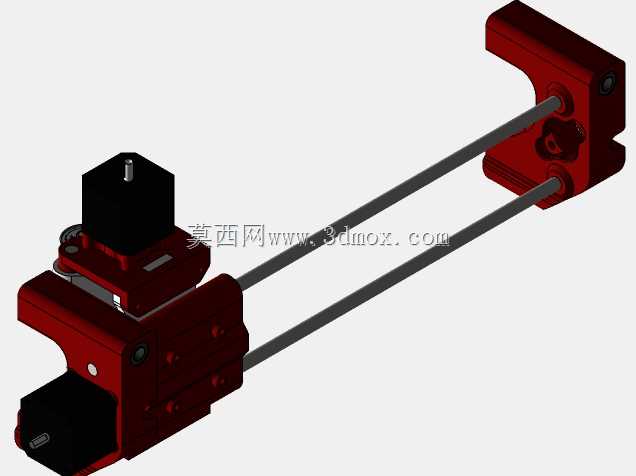

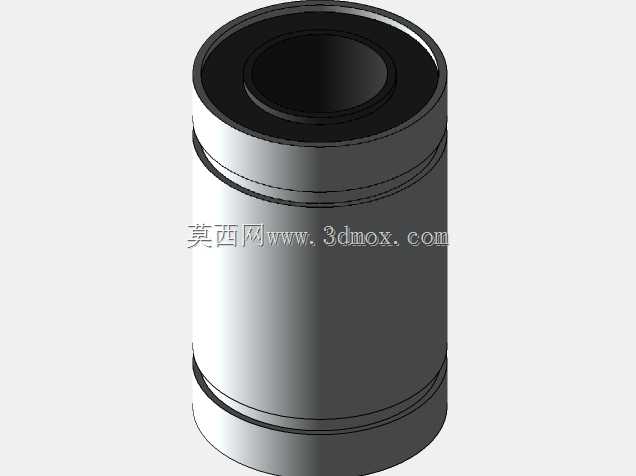

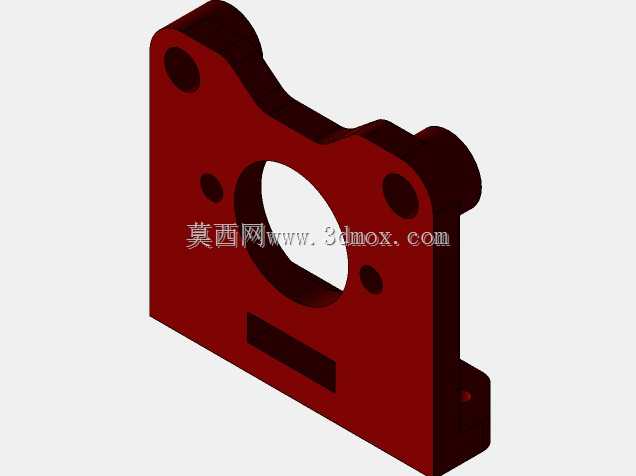

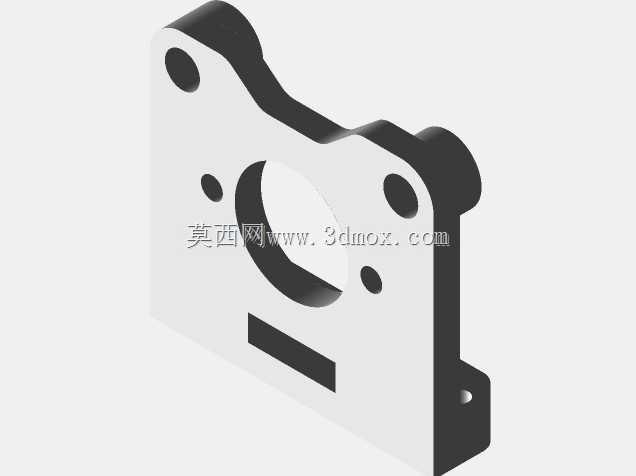

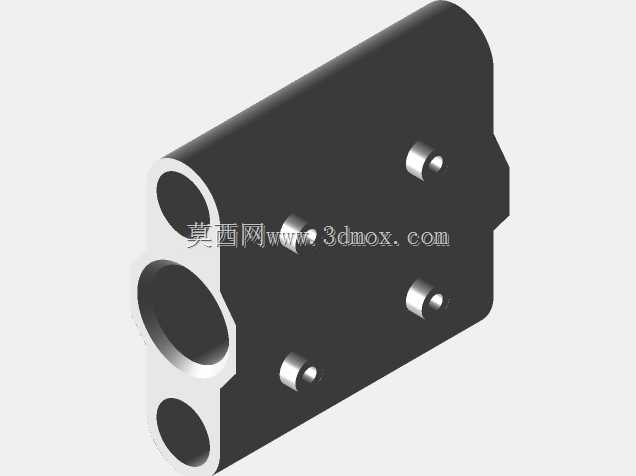

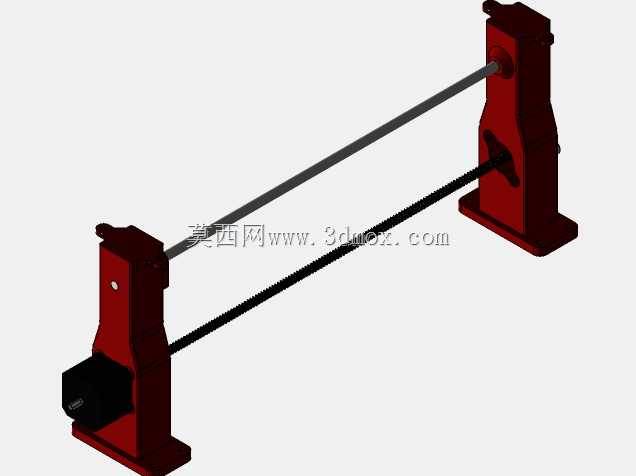

　　操作便捷性有要求的场景。设备的传动系统采用三轴光轴导轨搭配丝杠传动的布局，X、Y轴的传动组件布置在底部平台区域，Z轴的滑台安装在横跨X轴的移动支架上，三个轴的驱动端都预留了标准电机安装位，可适配常用的步进电机完成进给驱动，每个轴的行程都做了机械限位设计，避免超程运行导致的传动部件碰撞损坏。设计思路上，这款设备优先考虑了桌面部署的安装边界，整体外廓尺寸控制在常规办公桌可容纳的范围内，底部平台预留了工装装夹的T型槽或者通用装夹孔位，不需要额外制作复杂的夹具就能完成不同尺寸工件的固定，框架部分的支撑件采用对称式结构设计，加工时只需要统一的装夹定位就能完成批量零件的生产，降低了自制加工的难度。主轴部分采用垂直安装布局，

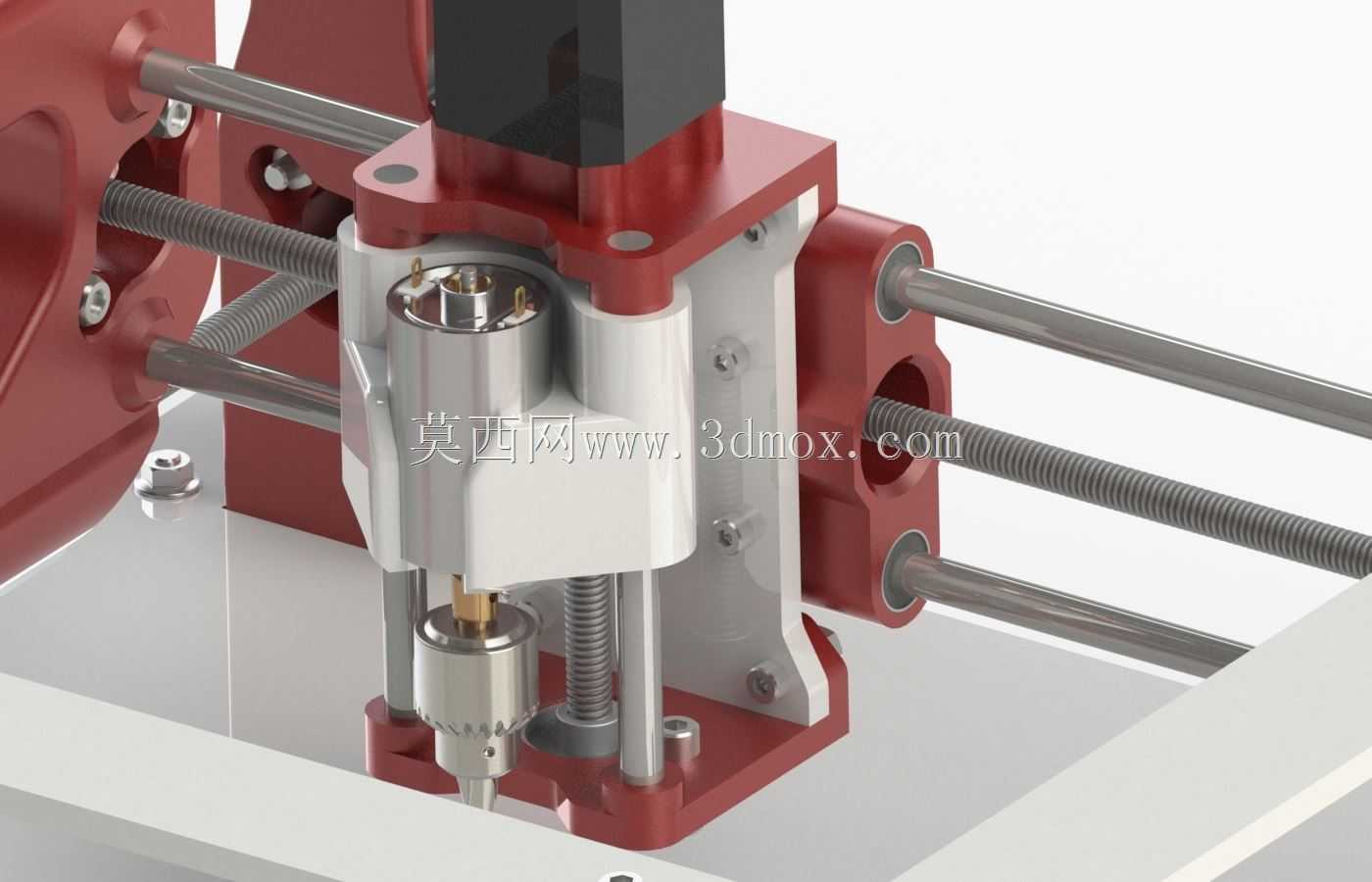

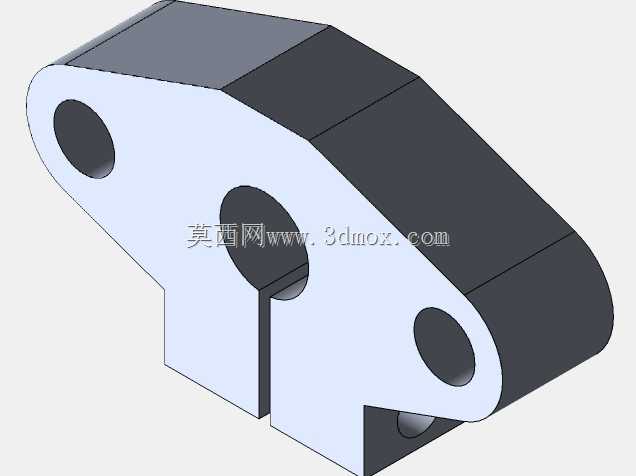

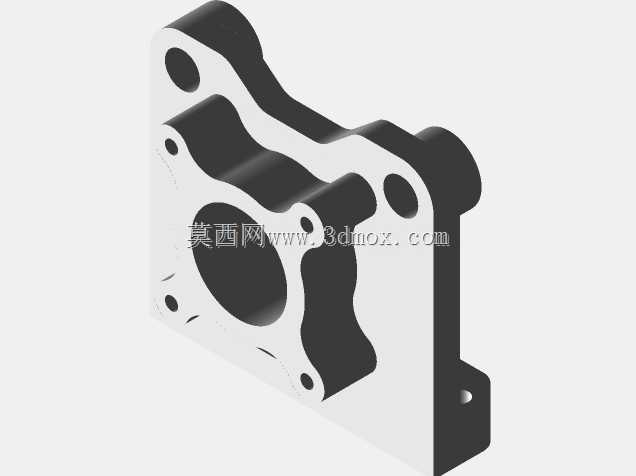

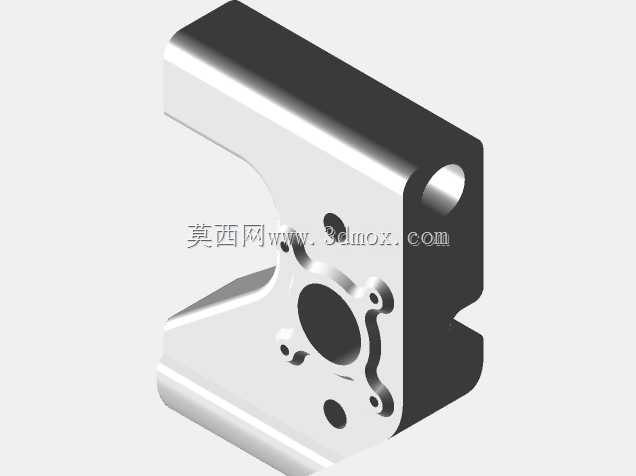

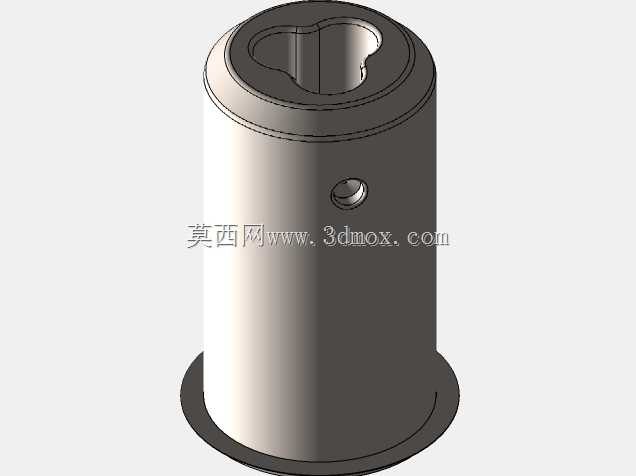

　　刀具装夹端朝下正对加工平台，主轴安装座预留了不同规格主轴的适配安装孔，用户可以根据自身的加工需求更换不同功率、不同转速的主轴组件，满足从精细PCB雕刻到小幅面软金属铣削的不同工艺要求。设备的走线空间都在框架内侧做了预留，传动部件的运动路径和走线区域做了物理分隔，避免加工过程中产生的切屑、冷却液飞溅到线路或者传动光轴上，降低日常维护的工作量。在安装调试层面，所有的连接部位都采用标准紧固件连接，不需要专用的大型工装就能完成整机组装，光轴导轨和支撑座的配合面做了平面度处理，组装时只需要按照定位孔位锁紧紧固件就能保证导轨的平行度要求，不需要反复调校导轨的同轴度，降低了非专业人员的组装门槛。加工区域的开放式设计，

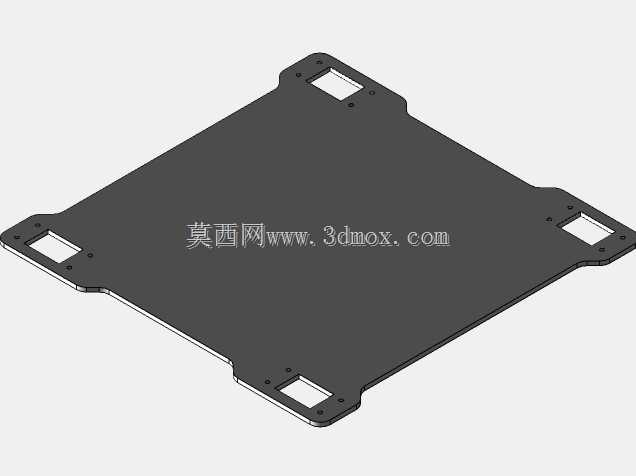

　　一方面方便操作人员随时观察加工状态，及时调整进给参数或者清理切屑，另一方面也方便针对特殊加工场景加装防尘罩、冷却管路等附加组件，不需要对原有框架做大规模改动。从结构刚性的角度来看，立式支撑柱采用了加宽的截面设计，搭配上下双层板的框架结构，能够抵消三轴快速移动时产生的振动，保证小刀具高速加工时的稳定性，避免出现振纹、断刀的问题，尤其是在加工PCB板上的微小钻孔、细线路时，足够的框架刚性是加工精度的基础保障。设备的底部平台做了加厚处理，作为工件装夹的基准面，其平面度公差控制在合理范围内，保证大尺寸工件装夹后不会出现倾斜，避免加工深度不一致的问题。
