桌面级小型精密手动钻孔作业装置

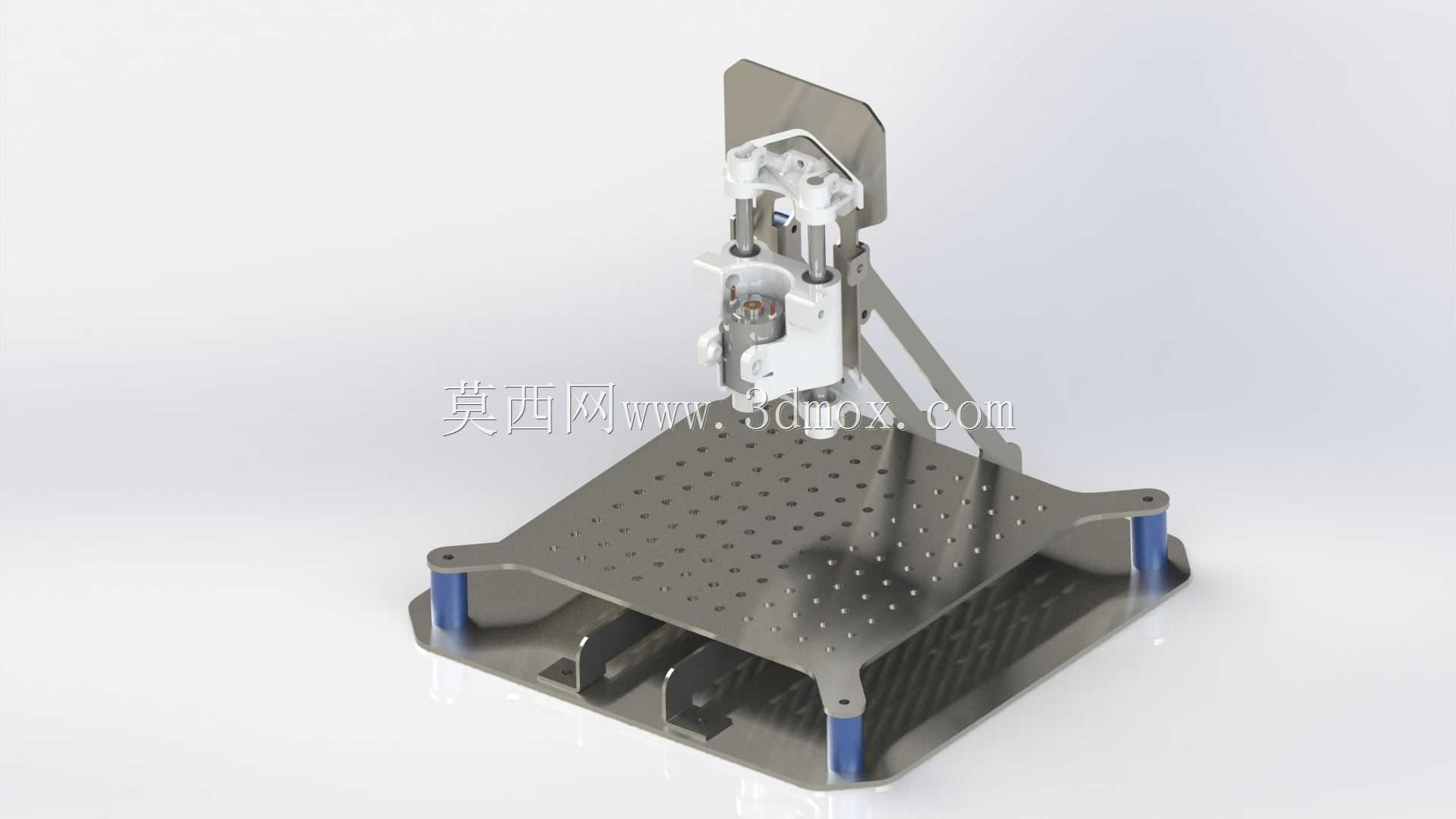

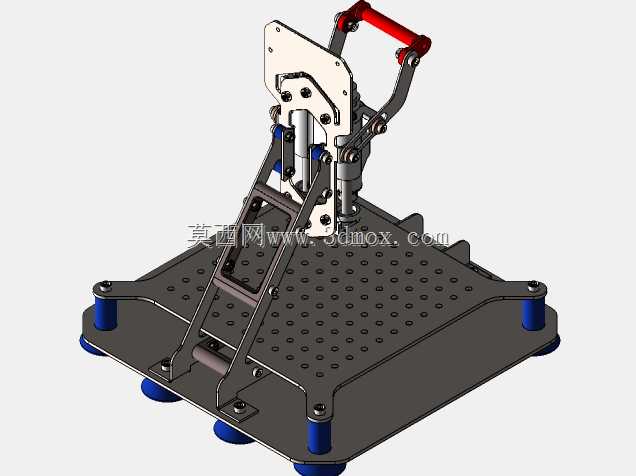

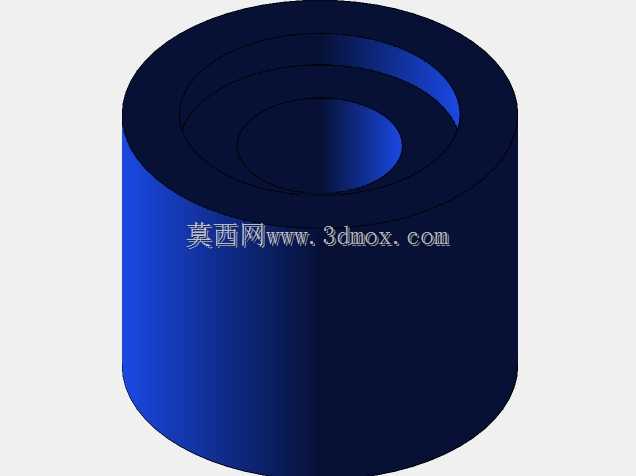

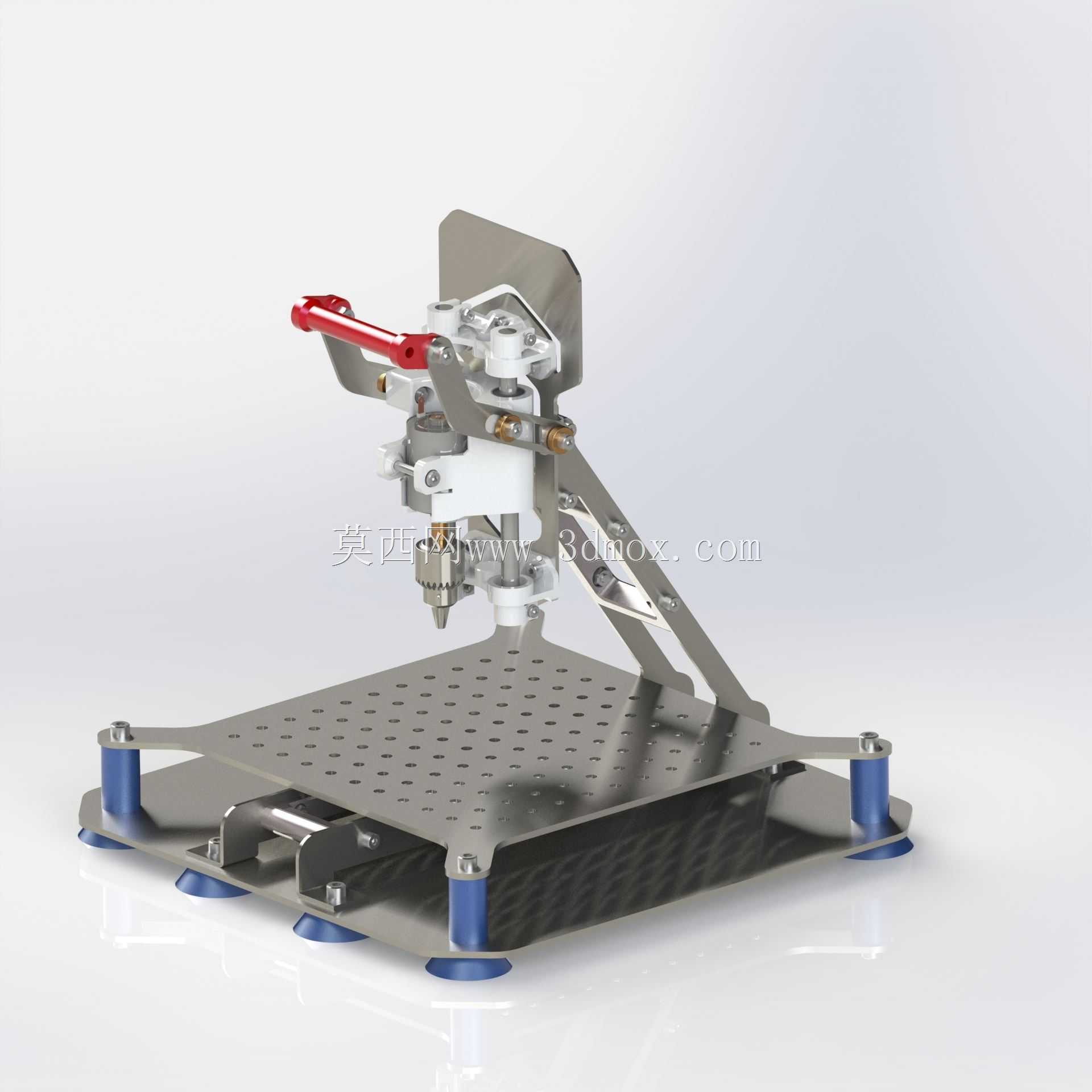

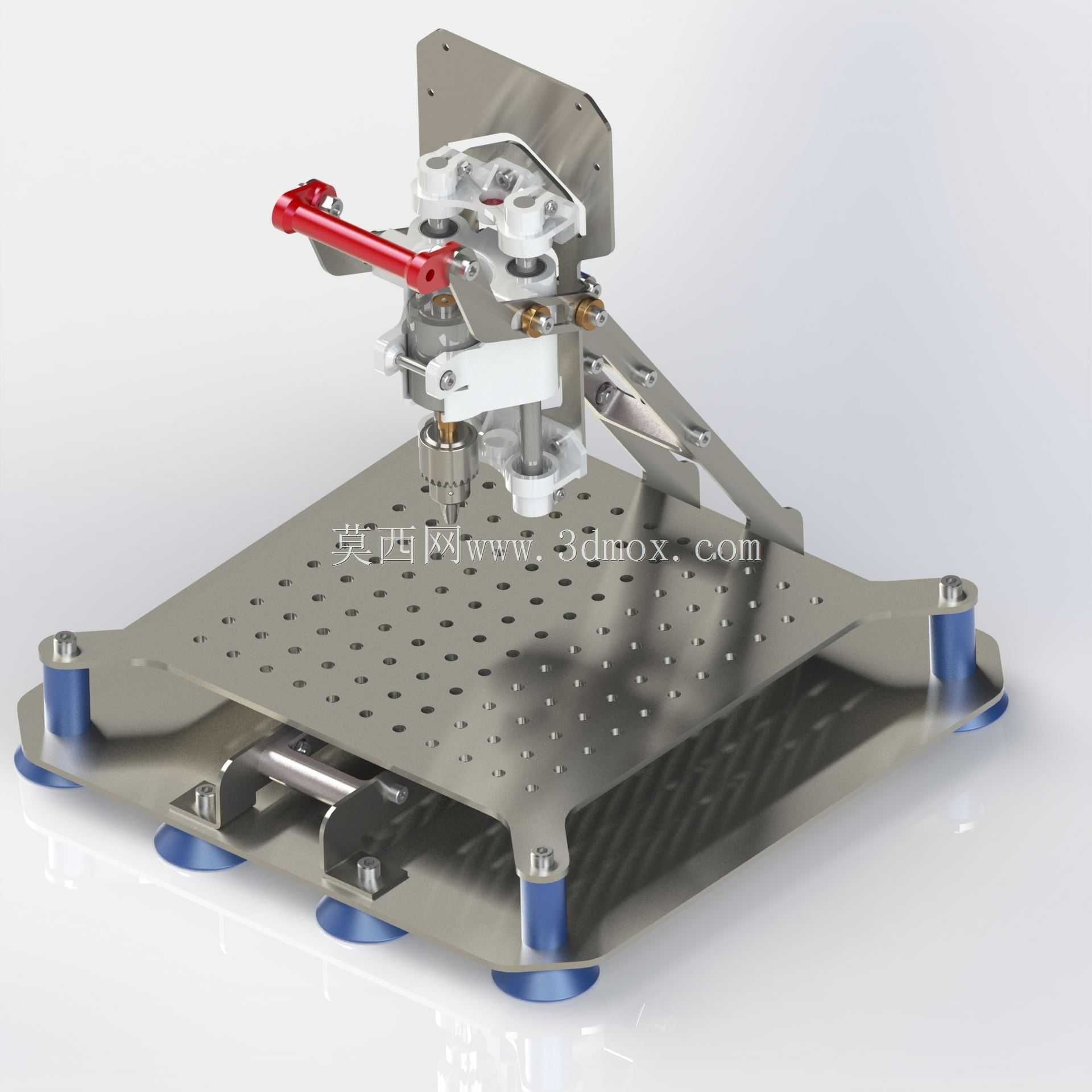

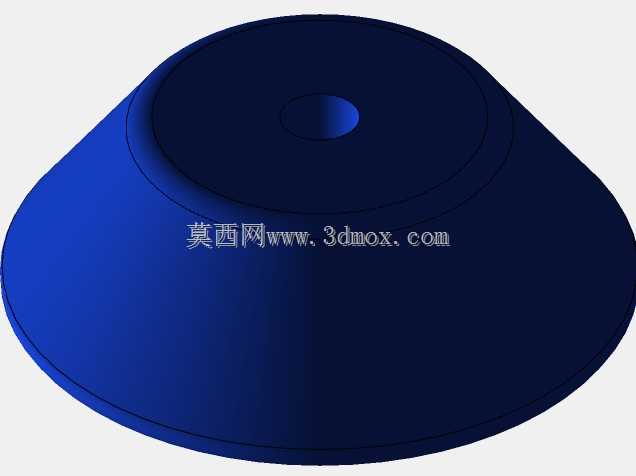

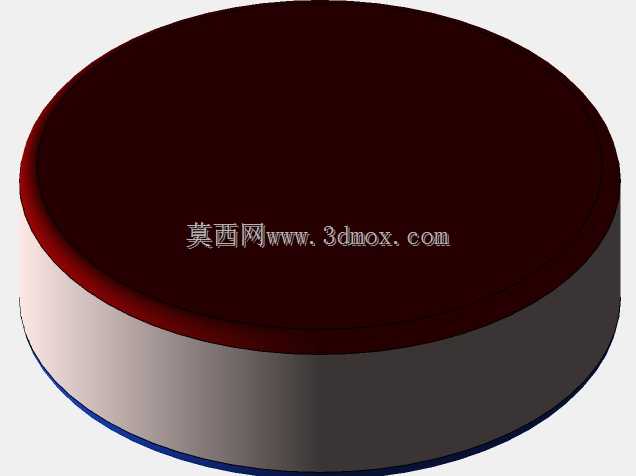

　　这款小型钻孔装置主要面向桌面级小零件加工场景，适配电子元器件引脚修整、薄金属片定位打孔、塑料模型改制、小型五金件二次加工等对加工行程、装夹空间要求不高的作业需求，相比大型台钻，它不需要专门的安装工位，可直接放置在常规工作台面使用，占用空间仅相当于一台17寸笔记本电脑的摆放面积，适合个人DIY工作室、学校金工实习教学点、小型电子维修工位、模型制作工坊这类没有大型加工设备布设条件的场景。从结构设计来看，整机采用底板承载式布局，底部设置带缓冲垫的可调支撑脚，四个支撑脚分布在底板四角位置，作业时可通过调整支撑脚高度保证底板水平，缓冲垫采用丁腈橡胶材质，既可以抵消钻孔作业时产生的微小振动，也能避免装置在光滑台面上发生滑移，

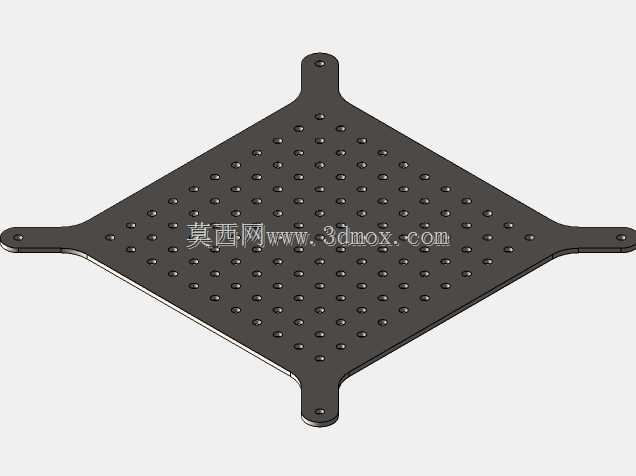

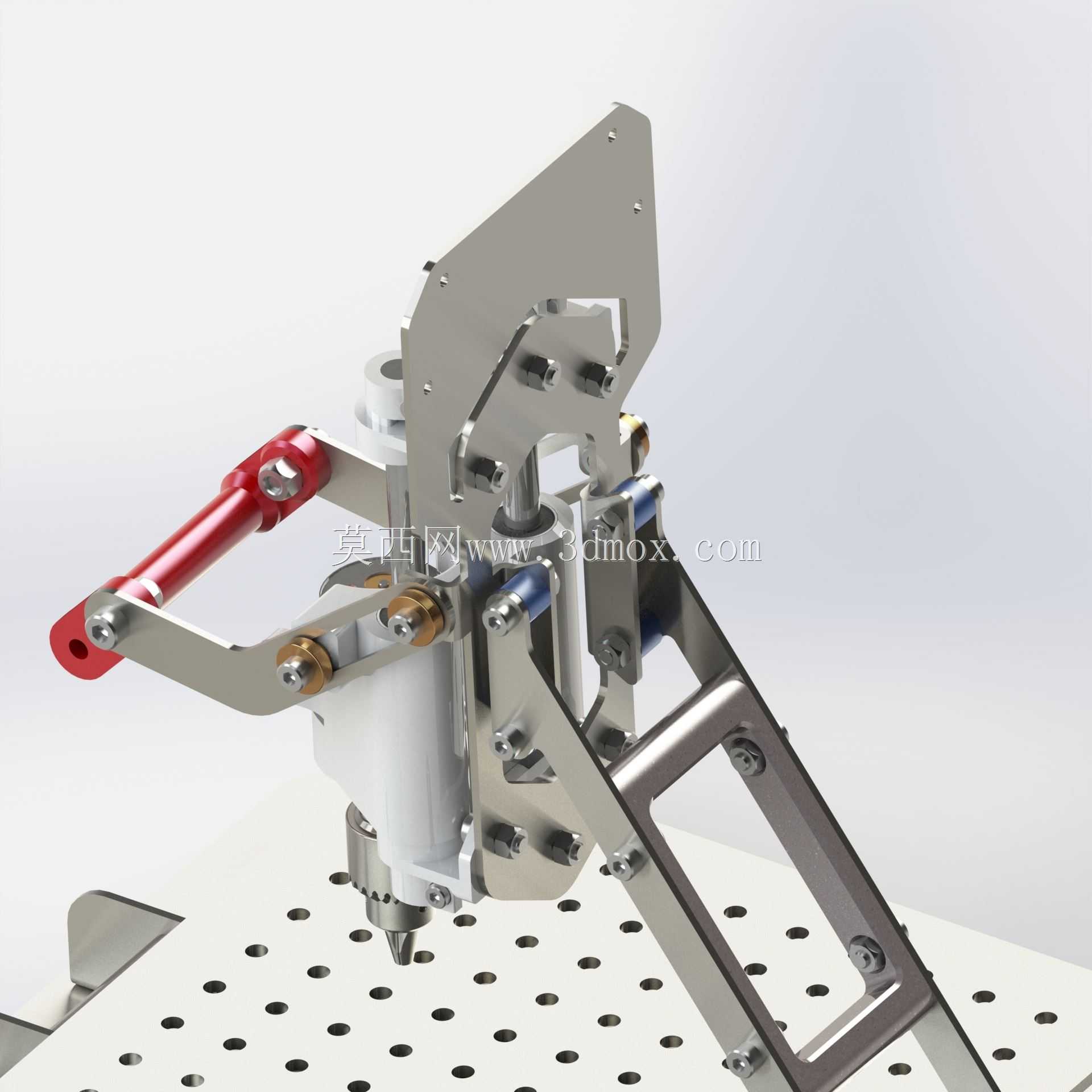

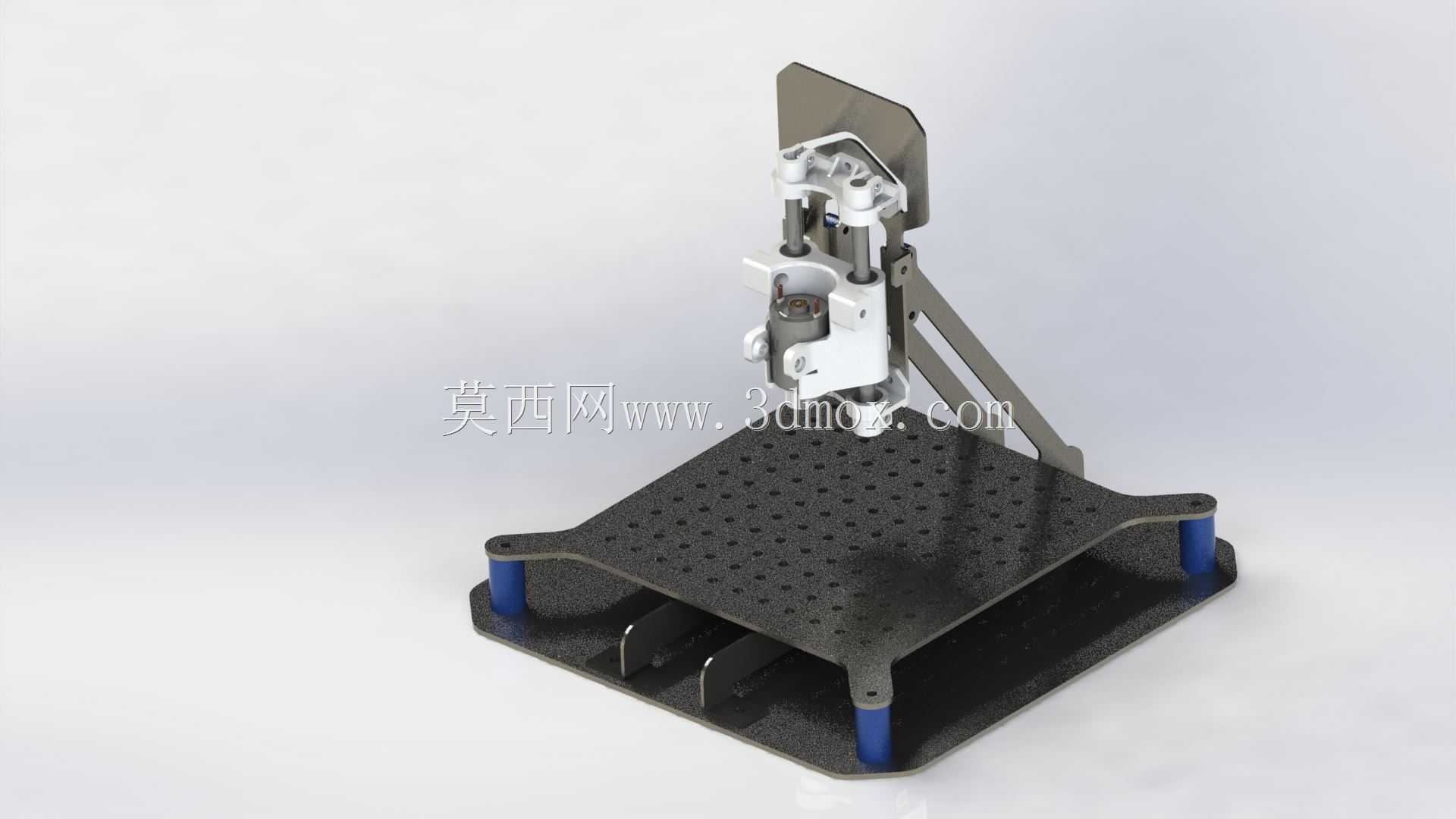

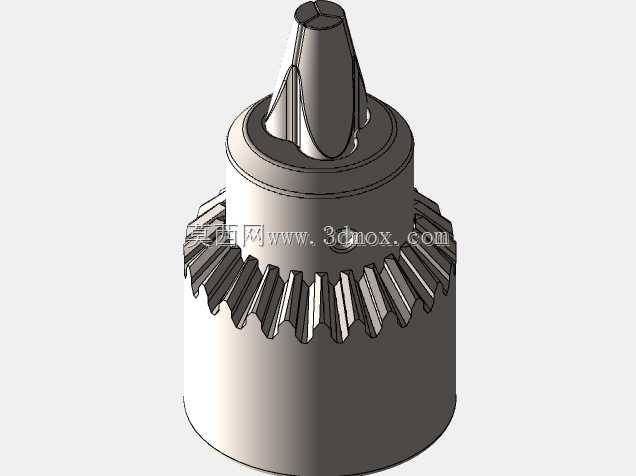

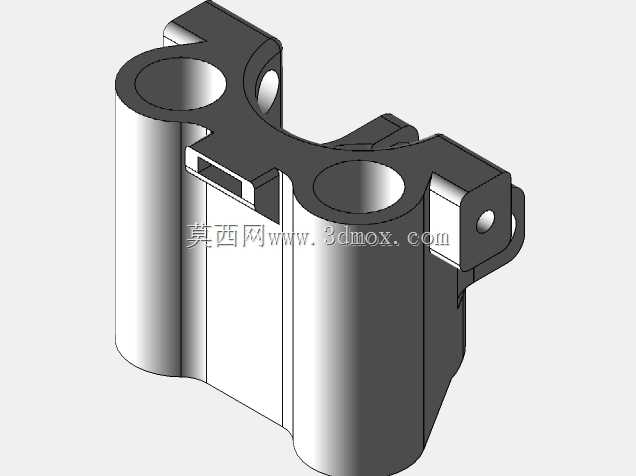

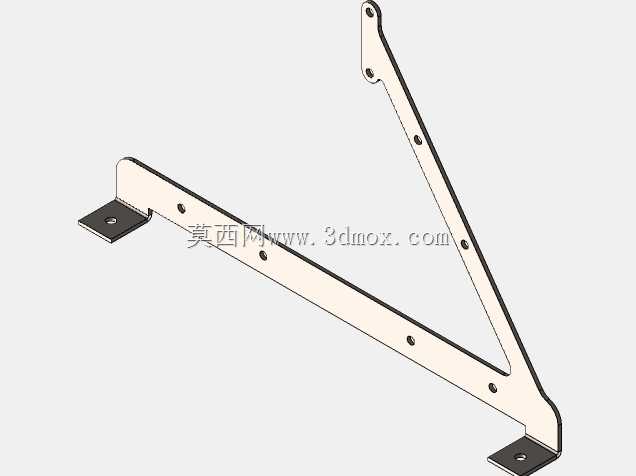

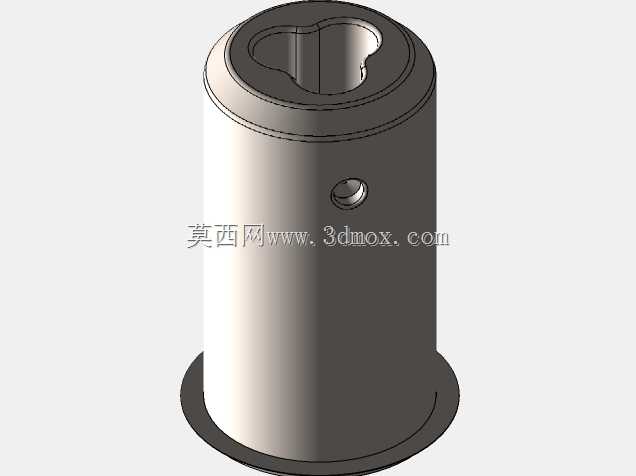

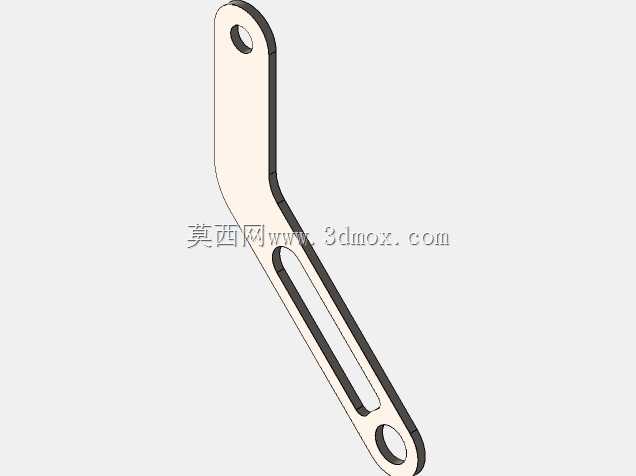

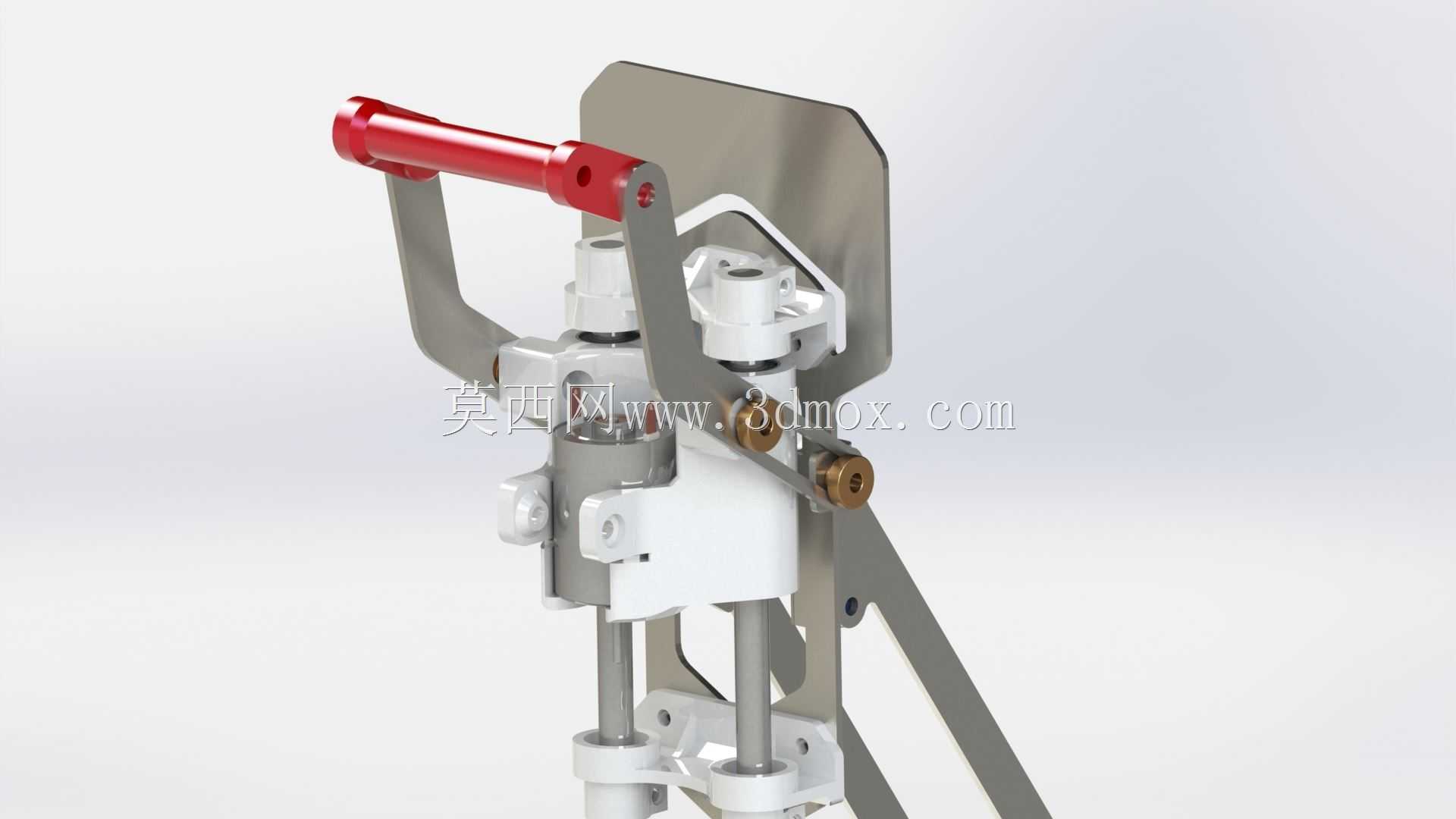

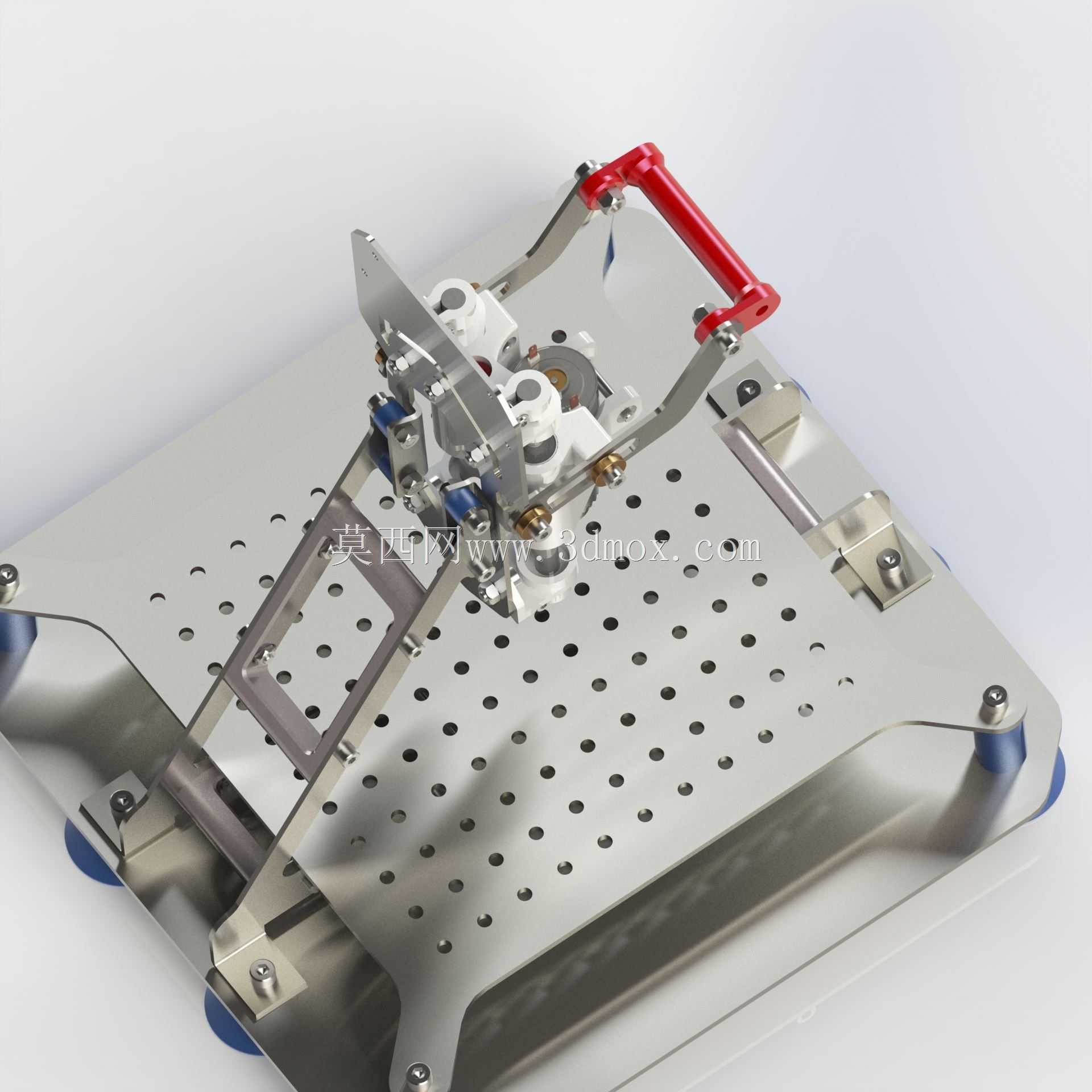

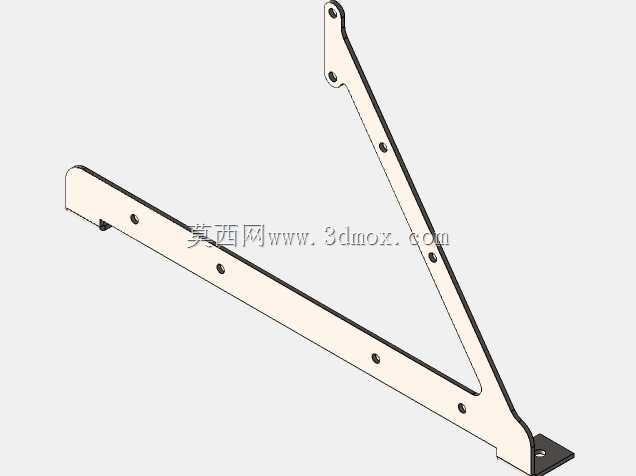

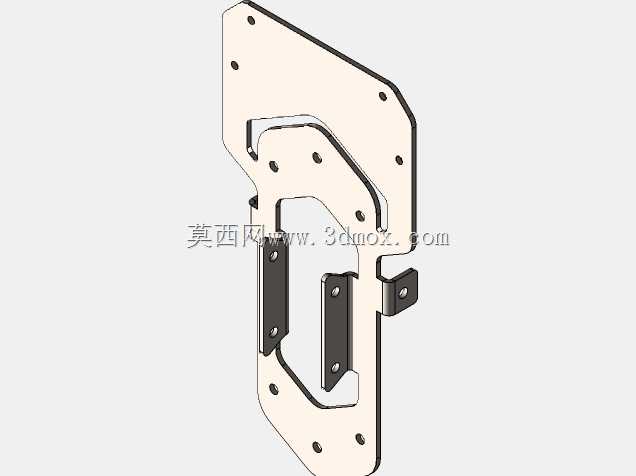

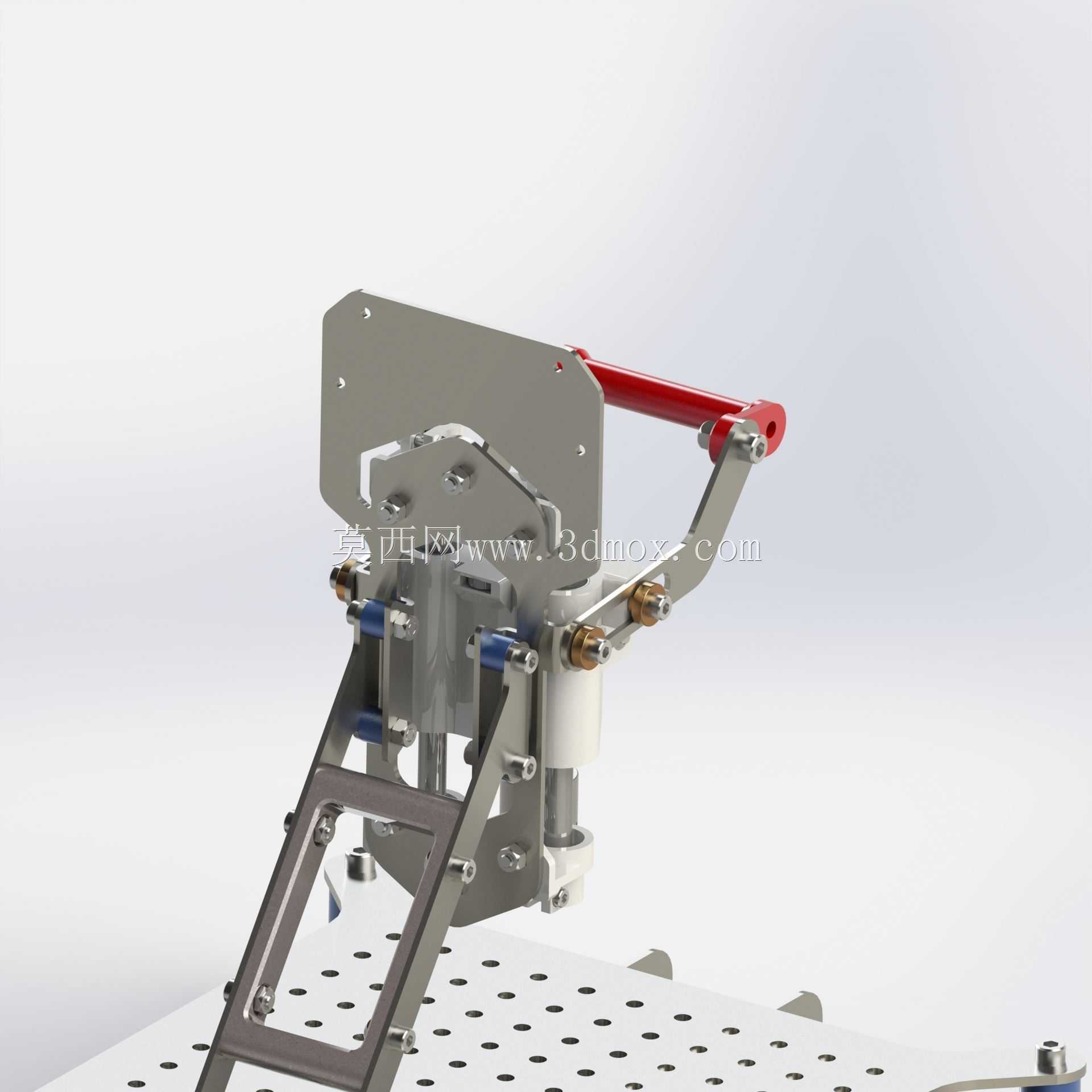

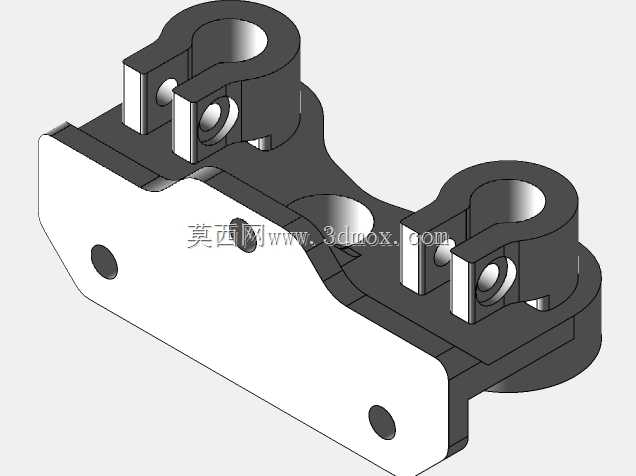

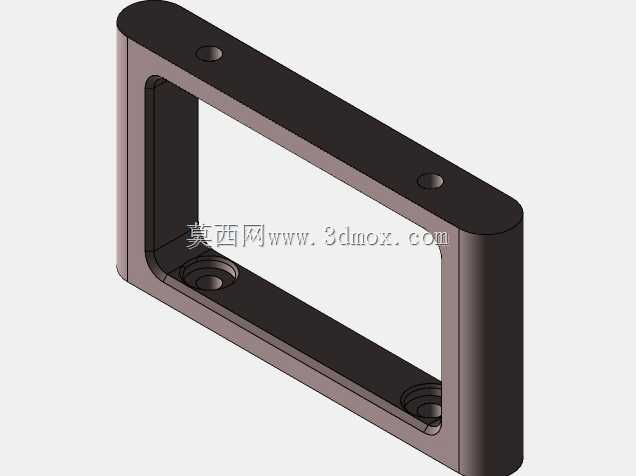

　　不需要额外通过螺栓将设备固定在台面上，挪动转移十分方便。底板采用带阵列孔的镂空结构设计，孔位按照标准间距排布，既可以直接通过孔位安装定制的工件定位夹具，也能配合通用压板实现异形工件的快速装夹，镂空区域同时可以承接钻孔产生的切屑，避免切屑堆积在装夹平面影响工件定位精度。钻孔执行机构采用倾斜式悬臂支撑结构，悬臂通过铰接支座与底板连接，操作手柄设置在悬臂侧方，下压手柄即可带动主轴进给，手柄处设置复位弹簧，松开手柄后主轴自动回到初始上位，不需要手动抬升操作，进给行程控制在30mm以内，刚好覆盖小型零件的常规钻孔深度需求，避免超程进给导致的钻头断裂问题。主轴组件采用高精度夹头设计，可夹持0.5mm到6mm直径的标准直柄钻头，

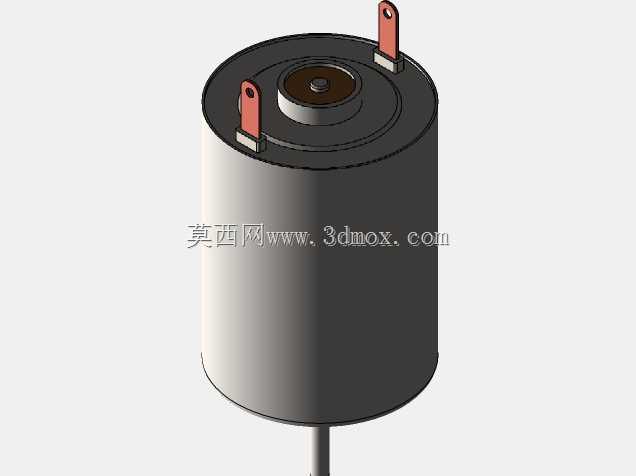

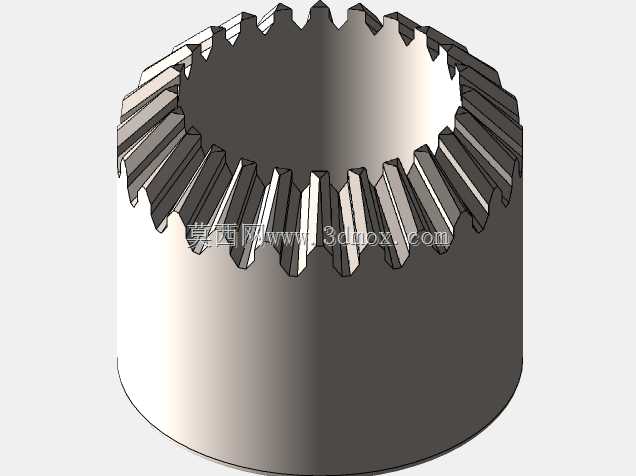

　　夹头同轴度控制在0.02mm以内，保证小孔加工的位置精度，主轴驱动采用微型直流电机搭配减速结构，输出转速稳定在适合薄材加工的区间，既可以钻削厚度2mm以内的铝板、铜板等软金属材料，也可加工亚克力、PVC、ABS等常见工程塑料，甚至可以对厚度1mm以内的印刷电路板进行精准钻孔，不会出现板材崩边、孔位偏斜的问题。设计过程中充分考虑了操作的人机工程性，操作手柄的握持位置距离台面高度设置在120mm左右，操作人员坐姿作业时手腕自然下垂即可握持操作，不需要抬臂发力，长时间作业也不容易产生疲劳；主轴的作业视线无遮挡，操作人员可以从正上方清晰观察钻头与工件定位孔的对齐位置，方便进行对刀操作，降低小孔加工的对位难度。整机的运动部件都设置了限位结构，

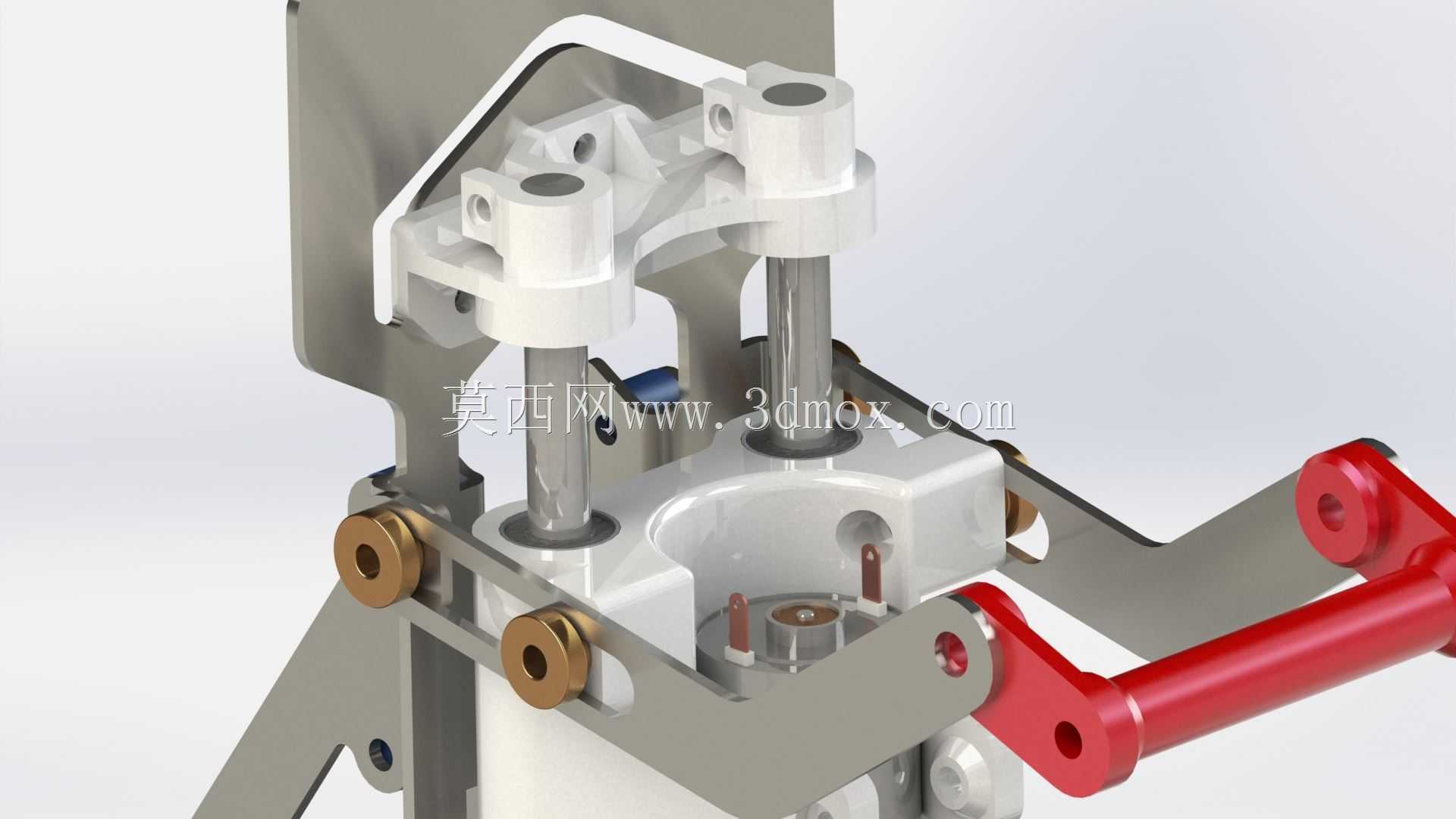

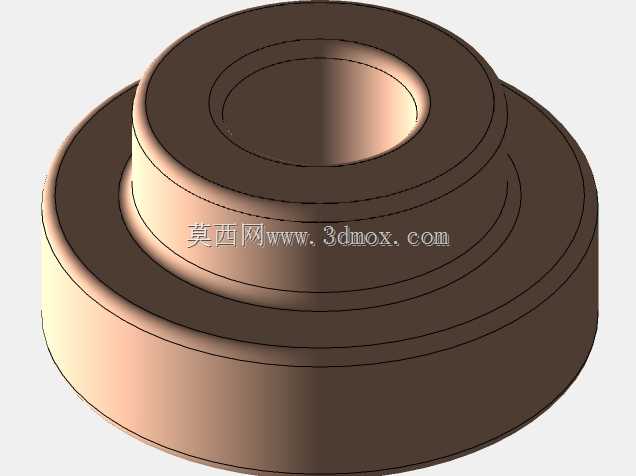

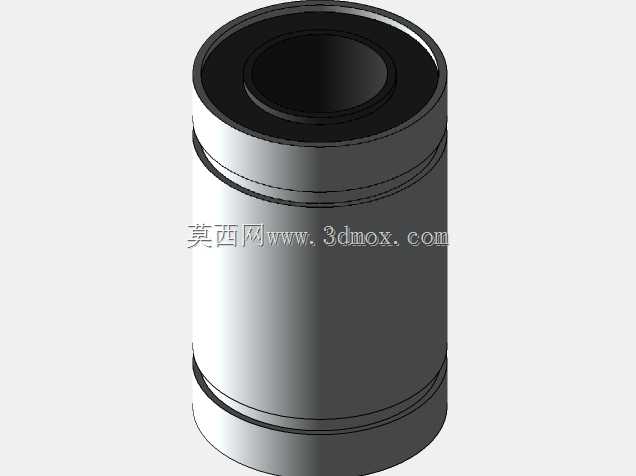

　　悬臂下压到最大行程位置时会被硬限位挡住，避免进给过量撞坏工件或者夹头，铰接位置采用耐磨铜套作为转动副，长期使用也不会出现明显的旷量，保证进给动作的稳定性。设备的所有外露金属结构件都做了倒角处理，没有尖锐的毛刺棱角，避免操作过程中划伤操作人员，电气走线全部隐藏在悬臂结构内部，不会外露干扰作业动作，也避免切屑刮破线材造成安全隐患。从安装边界来看，整机最大外轮廓尺寸控制在长220mm、宽180mm、高210mm范围内，放置时只需要保证台面预留250mm见方的平整空间即可，作业时悬臂的最大活动范围不会超出底板外轮廓100mm，不会与台面上放置的其他小型工具产生干涉，适合在拥挤的桌面作业环境中使用。不同于大型工业钻孔设备，这款装置的设计核心是轻量化、易操作、低门槛，不需要专业的设备操作培训，普通使用者经过简单熟悉即可完成精准的小孔加工作业，它的结构没有复杂的传动组件，日常维护只需要定期在铰接位置添加少量润滑脂，清理底板上堆积的切屑即可，不需要复杂的校准维护流程，长期使用的维护成本极低。在实际使用场景中，很多电子爱好者制作定制电路板时，不需要外协加工，使用这款装置即可自行完成板上所有安装孔、过孔的钻削作业；模型制作爱好者加工小型结构件时，也可以用它完成塑料、轻木材料的打孔作业，配合定位夹具还可以实现等距孔的批量加工，加工精度完全满足非工业级批量生产的使用需求。
