桌面级小型三轴数控精雕加工机

　　这套桌面级小型三轴数控加工设备，定位在实验室、个人工作室、电子研发工位与教学实训场景，解决的是大型工业机床无法就近完成小件快速加工的痛点。整机有效加工行程控制在120mm×150mm区间，Z向可用高度约40mm，占地边界紧凑，可直接放置在标准防静电工作台或木质实验桌面上，不需要额外浇筑地基，也不必配置大型冷却循环系统。

　　从实际用途看，它最适合处理薄金属片与非金属小件的轻切削任务：银、铜、铝等软质金属薄片的开槽、轮廓裁切与标识雕刻，PCB电路板的覆铜层铣削与钻孔，亚克力、薄木板、塑料板的镂空加工，以及小型蜡模、泡沫件的三维成型。对于电子工程师打样电路板、首饰设计者试做薄片纹样、教学单位演示数控插补逻辑，这类小行程设备的投入产出比明显高于通用工业铣床。

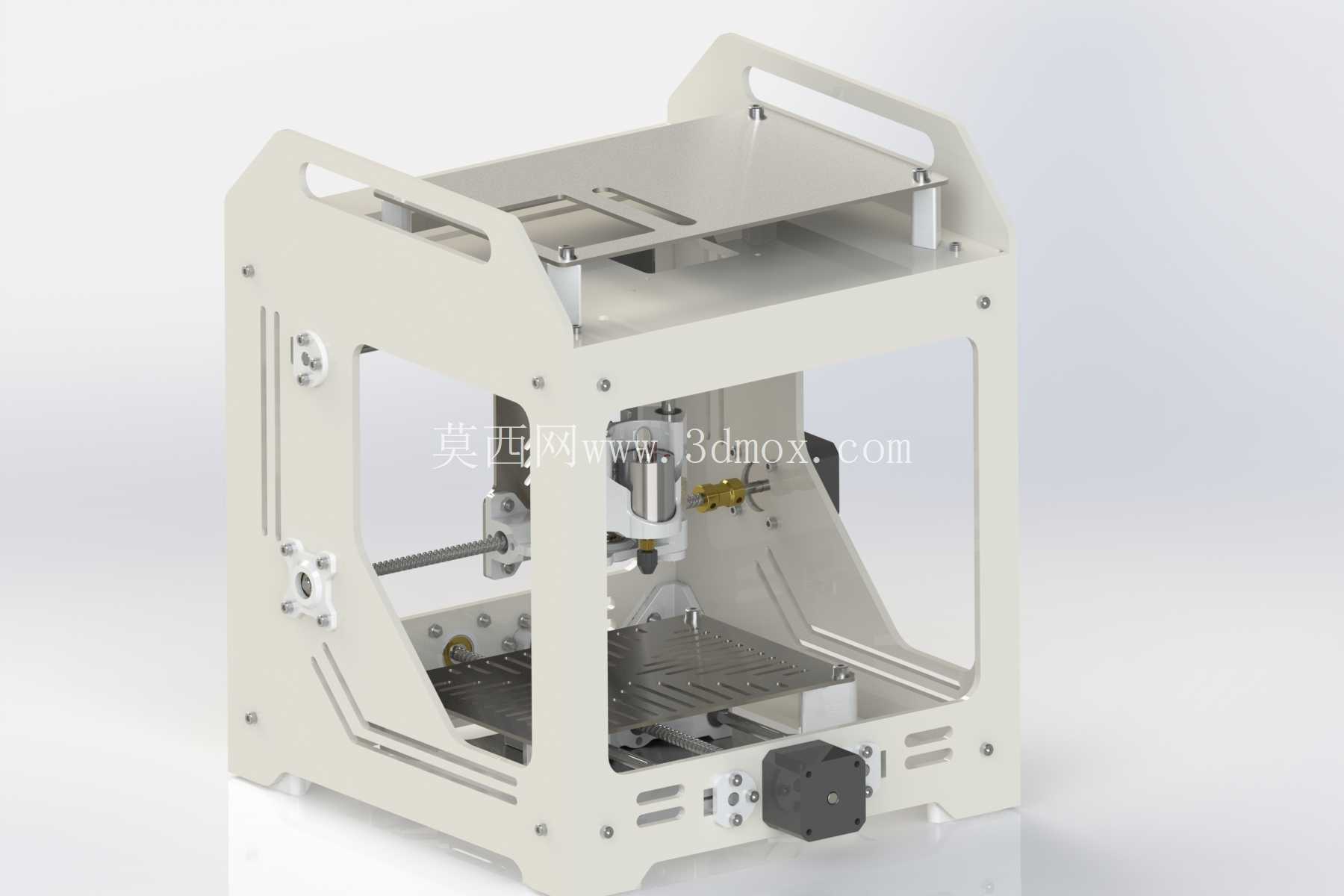

　　结构设计上，机架采用折弯钣金拼焊+螺栓紧固的混合形式，两侧立板与底部基座形成门式框架，顶部预留提手开孔，便于单人搬运换位。框架内侧布置X、Y、Z三轴运动副：直线导向选用LM6UU系列直线轴承配合6mm光轴，传动端采用梯形丝杠而非普通T8螺纹丝杠，螺距规格经过匹配，兼顾自锁性与进给分辨率；丝杠与电机之间通过弹性联轴器连接，可补偿少量同轴度误差，降低卡滞风险。

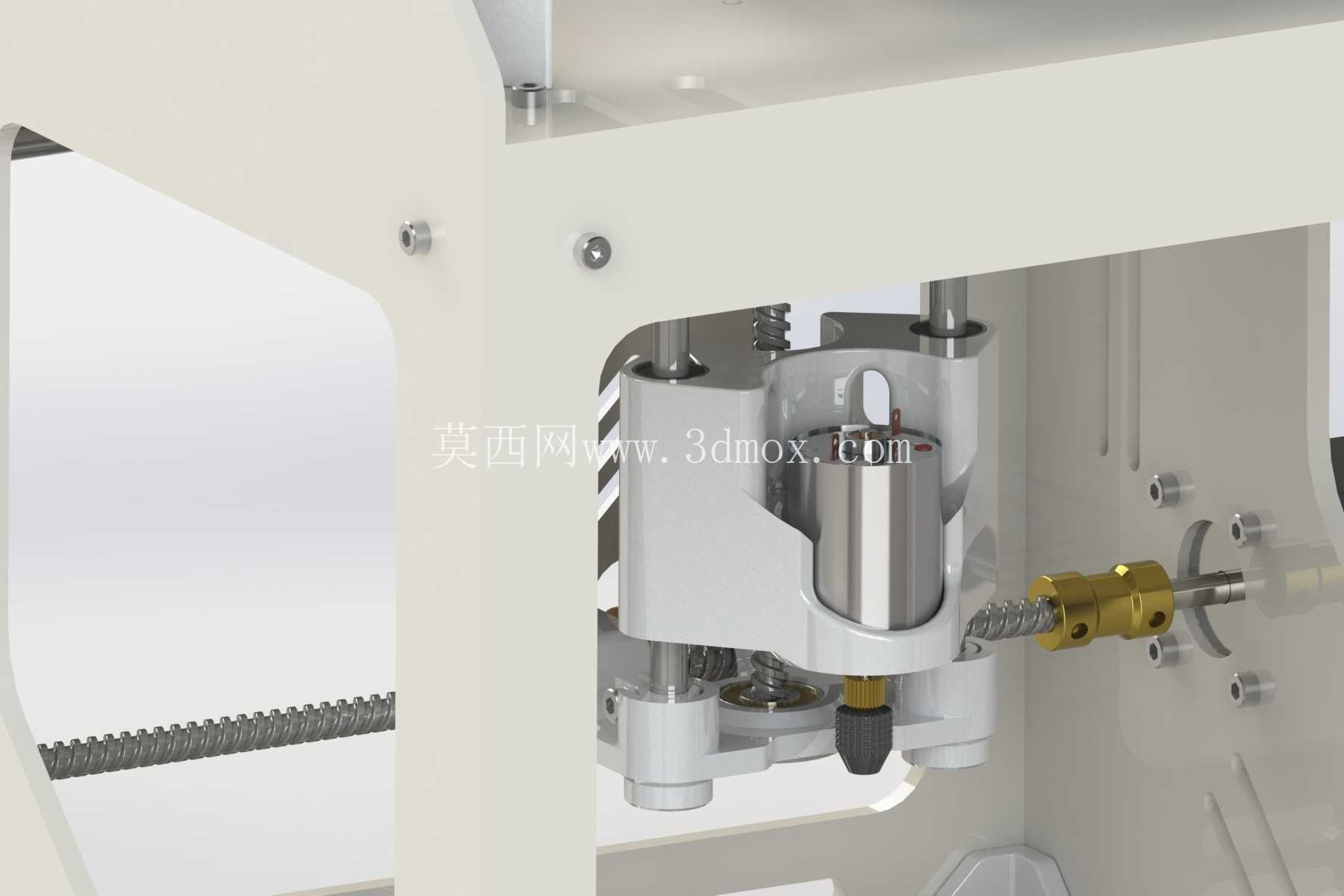

　　动力配置方面，主轴采用ER11夹头结构，夹持范围覆盖常见小直径铣刀与钻头，主轴电机选用RF370系列直流电机，也预留了2430电机的安装孔位，方便使用者根据切削负载更换更高转速或更大扭矩的动力单元。进给轴驱动电机为14HS11-1004S型20步进电机，安装尺寸与PCB固定板直接对应，电机轴与梯形丝杠通过2mm孔径的尼龙挠性联轴器衔接，这种尼龙薄片联轴器能吸收高速换向时的微小冲击，避免刚性连接把振动直接传递到丝杠端部。

　　控制部分采用Arduino开源控制板搭配GRBL固件的方案，扩展板直接插接在主控板上，步进电机驱动模块、限位开关接口与主轴PWM调速接口集中布置，接线时只需按照丝印标识连接四芯电机线与两芯限位线，双槽接线端子与主控端盖的卡位一致，减少错接概率。电气元件全部收纳在机架后侧的空腔内，外部仅露出电源接口与USB通讯口，桌面走线更整洁。

　　设计过程中优先控制了运动部件的惯量与整机重量：钣金件多处开设减重槽与散热孔，既降低了整体质量，也为步进电机与驱动板提供自然通风通道；工作台面采用平整金属板，预留T型槽或压板安装孔位，工件可通过台钳、压板或双面胶固定，针对6mm以下薄料还能使用激光切割的定位治具快速装夹。

　　装配边界上，所有光轴支座、电机座、主轴夹座均设计为可拆式螺栓连接，单件尺寸控制在普通3D打印或激光切割设备可加工的范围内，制作者可自行使用4mm厚MDF板材、亚克力板或薄钢板切割机架件，再搭配标准五金件完成组装。三轴的原点限位开关布置在各轴行程末端，配合控制板的回零逻辑，可快速建立工件坐标系，降低新手操作的撞机风险。

　　实际切削测试中，加工1mm厚铝板时选用单刃铣刀、高转速低进给参数，可获得无明显毛刺的切面；雕刻PCB时使用0.1mm尖端V型刀，覆铜层剥离干净且不会切穿玻纤基板；针对木质或塑料件的三维浮雕，配合分层铣削策略，可在小行程内完成复杂度不低的曲面加工。整机的维护点集中在光轴润滑与丝杠防尘，日常使用后只需清理切屑并在光轴表面涂抹薄层润滑脂，即可长期保持运动精度。
