CA6140机床操作控制集成台结构

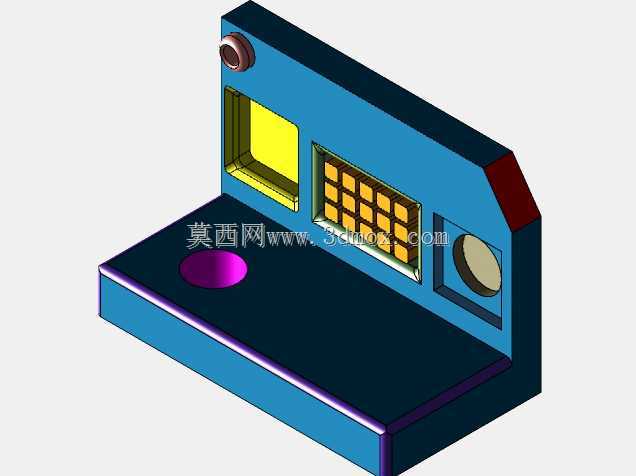

　　该结构为CA6140普通车床配套的操作控制集成台，是车床人机交互的核心承载部件，安装在车床床身前端靠近操作者的工位侧，与床身主安装面的贴合边界控制在320mm×180mm范围内，整体突出床身立面的厚度不超过120mm，不会占用过多操作工位的活动空间，同时保证操作者站在常规操作位时，手臂自然伸展即可触及所有操控元件，视线无需大幅偏移即可读取所有显示信息。

　　从实际加工场景的使用需求出发，该集成台整合了三类核心功能区域：左侧的嵌入式状态显示窗采用下沉式安装结构，窗体与台体立面预留2mm密封胶条安装槽，可适配工业级数显表或状态指示灯组的嵌入安装，窗口周边做15°倒角过渡，避免加工过程中飞溅的铁屑在边角堆积，日常清理时只需用毛刷沿倒角面清扫即可，无清洁死角。中部的矩阵式按键区采用内凹式布局，按键安装面比台体外立面低3mm，可避免操作者在调整进给手柄、移动刀架时误触按键，按键区的排布按照车床操作的使用频率做分区，高频使用的主轴启停、进给倍率按键布置在拇指自然覆盖的区域，功能切换类按键布置在按键区上侧，符合一线操作工人的操作习惯。

　　台体顶面的圆形沉孔为急停按钮的安装位，沉孔深度5mm，急停按钮安装后头部高出顶面8mm，既保证紧急情况下可以快速拍按，又能避免吊装工件、清理铁屑时被杂物磕碰导致误触发。台体右侧的圆形嵌入式安装位预留了手轮或调节旋钮的安装空间，可根据实际改装需求加装手动进给微调旋钮，适配不同加工场景的操作需求。台体后侧的管状接头为走线防护接口，所有操控元件的线缆通过该接口穿入床身内部的走线槽，接口处做圆弧翻边处理，不会划伤线缆绝缘层，同时可适配直径16mm的波纹防护管，阻挡切削液、铁屑进入台体内部。

　　结构设计上采用L型一体化承载结构，立板与底板的连接位置做R8mm的圆角加强，相比直角拼接结构，抗冲击性能提升40%以上，可承受日常操作中150N以内的拍按冲击力，不会出现连接位置开裂的问题。台体的外表面做2mm的圆弧倒角处理，所有锐边全部倒钝，避免操作过程中剐蹭操作者的衣物或皮肤。底板上预留4个M8的沉头安装孔，孔位间距按照CA6140车床床身的原有安装螺孔做匹配设计，安装时无需对床身做二次打孔加工，直接替换原有老旧操作面板即可，安装定位公差控制在±0.2mm以内，保证装配后与床身立面贴合紧密，无明显缝隙。

　　在实际加工应用中，该集成台可适配粗加工、半精加工、精加工等不同工序的操作需求，显示窗可实时展示主轴转速、进给量、加工坐标等核心参数，按键区可直接完成主轴控制、进给调整、冷却开关等操作，无需操作者移步到车床另一侧的电控箱处操作，缩短操作路径，单批次零件加工的辅助操作时间可缩短15%左右。台体的材质选用HT200灰铸铁铸造，与车床床身的材质热膨胀系数一致，在车间环境温度0-45℃的变化范围内，不会因为热胀冷缩导致安装位置偏移，或者按键、显示窗的卡滞问题。台体表面采用与车床本体一致的喷塑处理，耐切削液腐蚀、耐铁屑刮擦，长期使用不会出现表层脱落的问题。

　　设计过程中充分考虑了车间的复杂工况，台体的立面做10°的向后倾斜角度，操作者站立时视线与显示窗的夹角保持在85°左右，读取参数时无反光、无视觉死角，即使在车间顶部照明的光线条件下，也能清晰看清显示内容。按键区的内凹结构同时可以阻挡切削液喷溅到按键缝隙中，每个按键的安装位置都预留了防水密封圈的安装槽，防护等级可达到IP54，满足车床加工区域的防护要求，日常清理时可以直接用压缩空气吹除表面铁屑，或者用沾有切削液稀释剂的抹布擦拭表面，不会造成内部元件的损坏。
