8x8点阵WS2812全彩RGB发光显示矩阵

　　这款8x8规格的全彩LED点阵显示单元，核心采用64颗5050封装的WS2812集成式RGB灯珠搭建，是嵌入式开发、小型智能设备交互场景里常用的可视化输出部件，日常在创客原型验证、小型设备状态指示、简易交互界面搭建、教学实验平台搭建等场景中应用十分广泛。从结构设计层面来看，整个矩阵采用标准8行8列的等间距排布，每颗灯珠的中心距严格匹配5050封装的通用安装规范，板体边缘预留了统一的信号输入、电源接入焊盘，既可以单块独立使用，也可以多块矩阵沿横向、纵向无缝拼接，组成更大尺寸的点阵显示面，适配不同尺寸的显示需求。

　　实际使用过程中，这类矩阵的核心优势在于单总线串行通信的控制逻辑，仅需占用主控芯片的一个IO引脚，就能完成全部64颗灯珠的24位真彩色独立控制，不需要为每颗灯珠单独布设控制线路，大幅简化了外围布线的复杂度，不管是对接Arduino、树莓派这类通用开源控制板，还是对接定制化的微控制器最小系统，都能快速完成驱动适配，不需要额外增加复杂的驱动电路。设计时充分考虑了嵌入式安装的边界需求，板体整体厚度控制在极小范围内，灯珠焊接完成后整体突出板面的高度不超过5050灯珠的标准封装高度，安装时不需要预留过深的容纳槽，既可以嵌入到设备面板的预留开孔内做内嵌式安装，也可以通过板体四角的安装孔配合铜柱做外装固定，适配不同的设备结构安装形式。

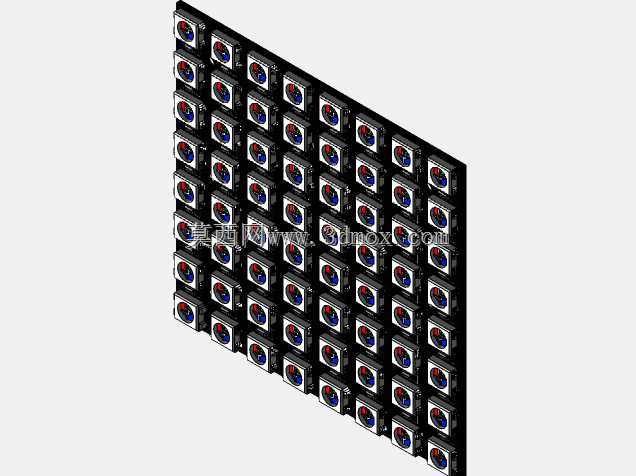

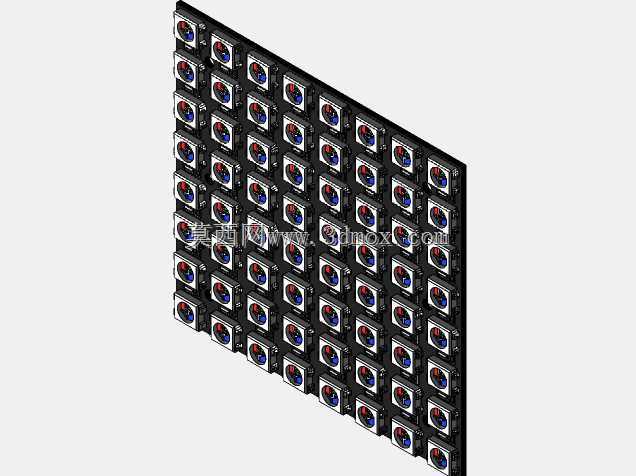

　　从功能特性来看，每颗WS2812灯珠内部都集成了控制电路与发光芯片，单颗灯珠即可实现256级亮度的R、G、B三通道独立调节，整板可呈现的色彩数量达到千万级，既可以实现静态的图案、字符、状态标识显示，也可以通过逐帧刷新实现动态流水灯、动画、数据可视化动效的展示，在小型智能硬件的状态反馈、交互提示场景下，相比传统的单色数码管、段码屏，能够传递更丰富的视觉信息。设计建模过程中，严格还原了每颗灯珠的透镜外形、引脚结构、PCB板的走线层轮廓、边缘定位孔的位置与尺寸，同时对板载的信号流向做了对应结构匹配，确保信号从输入端口进入后，按照蛇形走线的顺序逐颗传递到每一个灯珠，和实际硬件的信号传输逻辑完全对应，在做设备结构装配验证时，可以直接将模型导入装配体，核对安装间隙、接插件对接位置、显示面与设备面板的贴合度，避免实际打样组装时出现结构干涉、显示面偏移、接插件对位不准等问题。

　　在实际设备选型应用中，这类点阵矩阵常被用于小型桌面设备的状态显示面板、可编程交互玩具的显示单元、实验教学平台的演示模块、工业小型控制终端的状态指示部件，相比大尺寸的LCD、OLED显示屏，它的结构强度更高，抗震动性能更好，没有易碎的玻璃层，在有轻微震动的设备使用场景下可靠性更强，同时功耗控制更灵活，可以根据使用场景调整整体显示亮度，适配不同供电能力的嵌入式系统。建模时也充分考虑了拼接使用的场景，模型的边缘连接点位做了标准化处理，多块矩阵拼接时，相邻板体的灯珠间距和板内灯珠间距保持一致，不会出现拼接处灯距突变导致的显示断层问题，在做多块拼接的大尺寸点阵结构验证时，可以直接重复调用该模型完成整面点阵的装配，不需要单独调整每块板的位置参数，大幅提升结构设计阶段的装配效率。针对安装场景的适配，模型还原了板体背面的元件布局，在做结构设计时可以提前核对背面元件与设备内部其他部件的间隙，避免安装时背面的电容、电阻等元件与其他结构件发生挤压，导致元件虚焊或者板体变形，这也是很多嵌入式设备结构设计时容易忽略的细节——很多设计者只关注显示面的贴合，忽略了板体背面的元件高度，导致实际组装时出现元件顶壳的问题，这个模型在建模时完整还原了正反两面的所有结构特征，能够有效规避这类装配风险。
