间歇传动用日内瓦轮机构三维结构

　　日内瓦轮机构也就是常说的槽轮机构，是间歇传动场景里应用极广的经典构件，这套结构的核心作用是把输入端的连续圆周转动，转换为输出端按固定角度步进的间歇运动，和棘轮机构、不完全齿轮机构相比，它的传动冲击更小，定位精度更稳定，在多工位转台、送料机构、电影放映机卷片结构、自动化生产线的工位切换单元里都有大量成熟应用。

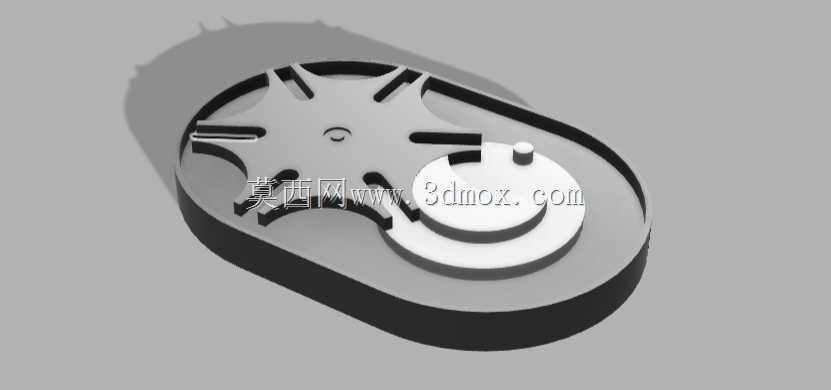

　　这套机构采用铝制构件加工成型，核心由两个部分组成：带圆柱销的主动驱动轮，以及开有六个径向槽的从动槽轮，外部搭配椭圆轮廓的安装基座做承载，主动轮的锁止弧和槽轮的凹弧面配合，在圆柱销脱离槽轮径向槽的阶段，能够完全锁止从动槽轮的位置，避免工位出现偏移，不需要额外加装定位锁止结构就能满足常规工位的定位需求。

　　从实际设计逻辑来看，这套六槽结构的槽轮，主动轴每旋转一周，从动槽轮就会完成一次60度的步进转动，动停比固定为1:5，也就是转动时间占单周期的六分之一，静止锁止时间占六分之五，这个参数匹配大多数需要长停留作业、短时间转位的工位需求，比如机床加工的多工位转台，工件在每个工位需要完成钻孔、检测、装配等工序，停留阶段负载稳定，转位阶段快速平稳，刚好适配这类作业的节奏。

　　建模过程中需要重点关注几个配合边界：首先是主动轮圆柱销的回转半径，必须和槽轮径向槽的中心距严格匹配，圆柱销进入和退出径向槽的瞬间，槽的中心线要和圆柱销中心的运动轨迹相切，避免出现刚性撞击或者卡滞；其次是锁止弧的配合间隙，要控制在0.02-0.05mm之间，间隙过大会导致锁止阶段槽轮出现窜动，间隙过小则会在转动切换阶段出现摩擦卡滞；安装基座的椭圆轮廓是根据两个轮轴的中心距确定的，主动轴和从动轴的中心距是整个机构的核心安装尺寸，基座上的两个轴承安装孔的同轴度、平行度公差要控制在IT7级以内，避免轴系运转出现偏载。

　　外形尺寸方面，这套机构整体为扁平式结构，厚度方向尺寸紧凑，适合安装在设备内部空间有限的位置，基座的安装孔位预留了标准的沉头孔，可以直接通过螺栓固定在设备安装面板上，不需要额外设计转接支架。实际装配调试的时候，要先验证主动轮旋转时圆柱销的入槽角度，确保入槽时没有侧向冲击，空载运转时要检查锁止阶段槽轮是否存在微量转动，若有窜动需要调整锁止弧的配合尺寸，带负载运行时要关注槽轮槽面的磨损情况，铝制构件重量轻、转动惯量小，适合中低速间歇传动场景，转速过高时会因为冲击出现振动，因此主动轮的输入转速一般控制在100rpm以内，能保证机构运转平稳，使用寿命满足常规设备的使用需求。

　　在做运动仿真的时候，只需要给主动轴添加旋转驱动，设置好两个轮之间的接触配合或者旋转关节约束，就能直观看到槽轮的间歇运动过程，观察转动和锁止阶段的运动状态，验证机构的动停比是否符合设计预期，检查是否存在干涉问题。这类结构的优势是结构简单、加工难度低、工作可靠，相比其他间歇传动结构，它的零件数量少，装配维护方便，不需要复杂的控制系统就能实现固定节拍的间歇传动，在轻工机械、机床辅机、自动化包装设备的转位单元中，是性价比极高的传动方案。设计时如果需要调整动停比，可以通过改变槽轮的槽数、主动轮圆柱销的数量来实现，比如增加圆柱销数量可以让主动轮转一周时槽轮完成多次步进，减少槽数则会增大单次步进的角度，需要根据实际工位数量、转位角度的需求来调整参数，这套六槽单销结构是最通用的基础构型，适合大多数常规六工位转台的使用需求。
