Yageo表面贴装多层陶瓷电容器结构设计

　　在PCB板级电路设计与电子装联环节，表面贴装多层陶瓷电容器是应用覆盖范围极广的被动基础元件，这类元件的三维建模精度，直接影响到PCB布局阶段的干涉校验、SMT产线的钢网开孔设计、以及整机装配阶段的空间预留合理性，很多刚入行的结构工程师在做板级布局时，往往只关注元件的焊盘尺寸匹配，忽略了元件本体的实际高度、端电极的公差范围，等到打样回流焊之后才发现元件和周边结构件、接插件出现空间干涉，不得不重新改版调整布局，耽误项目进度。

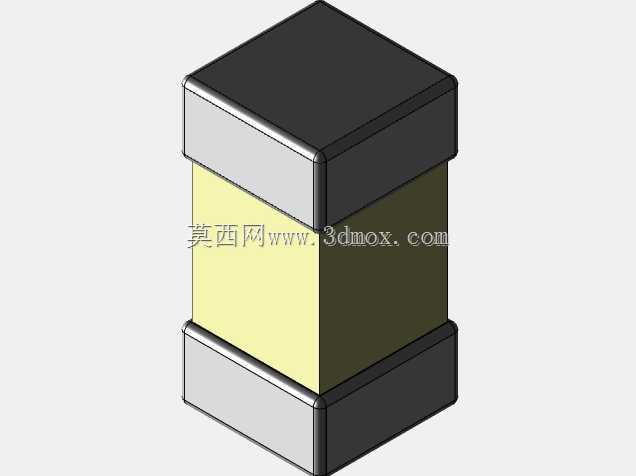

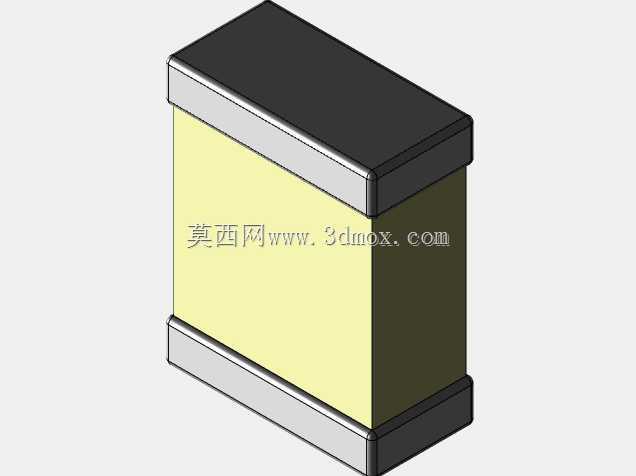

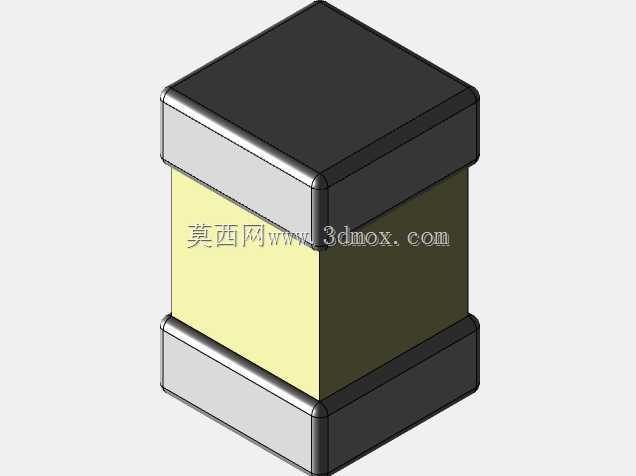

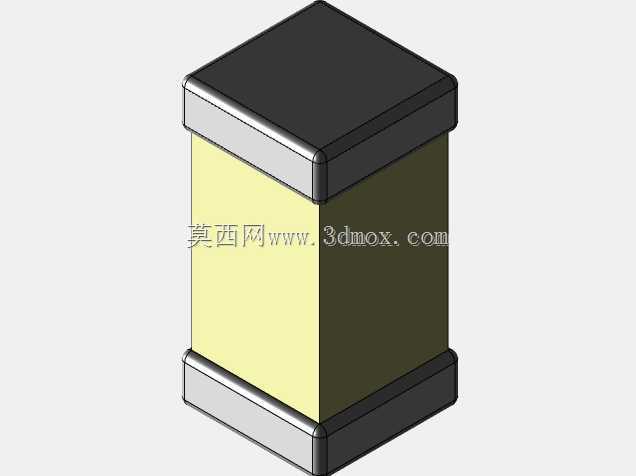

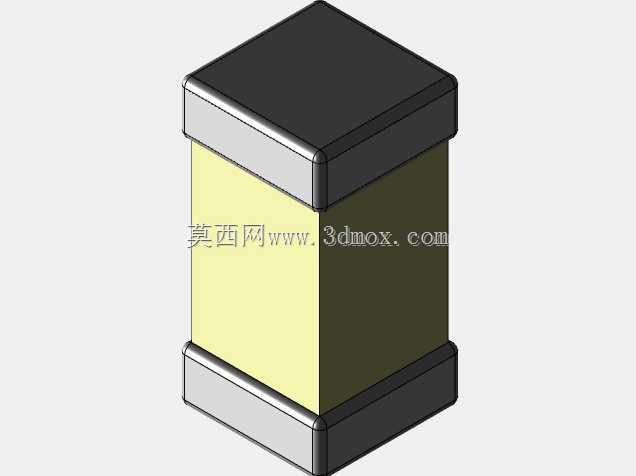

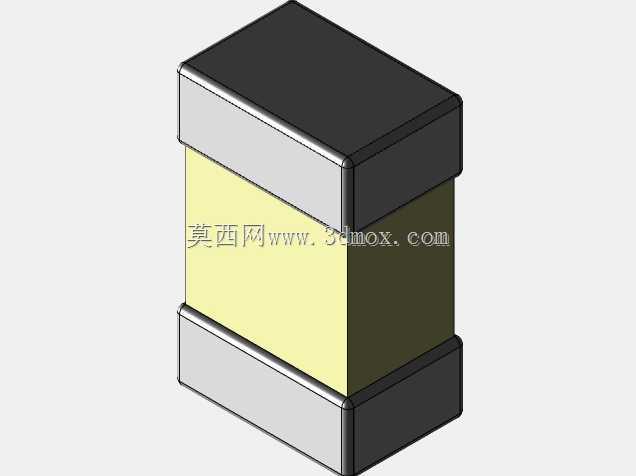

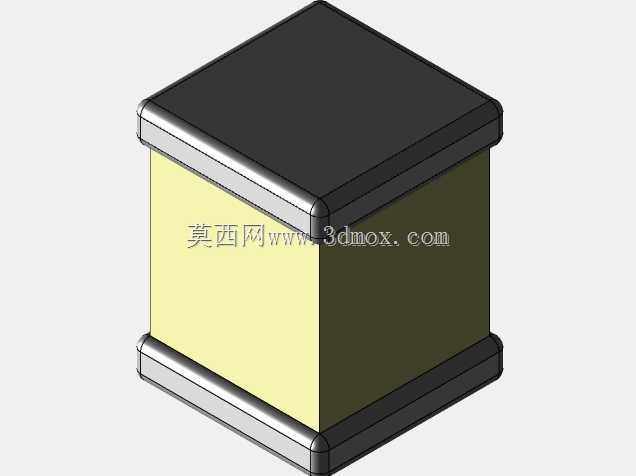

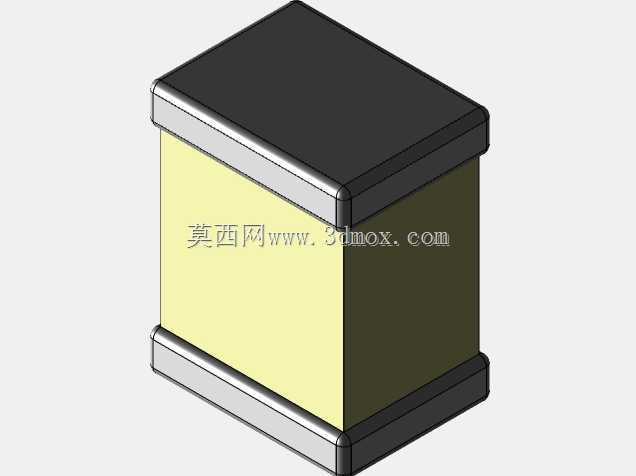

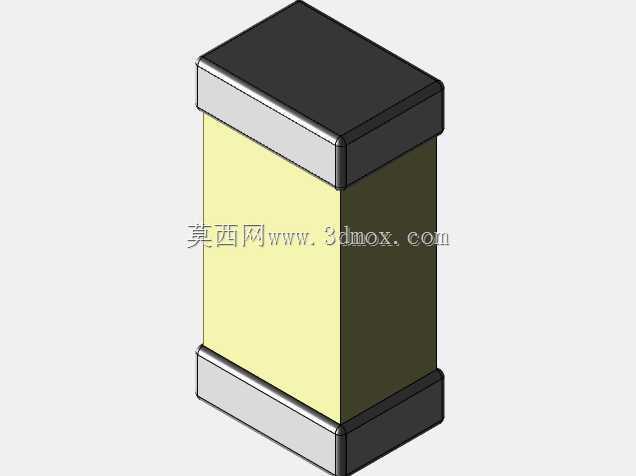

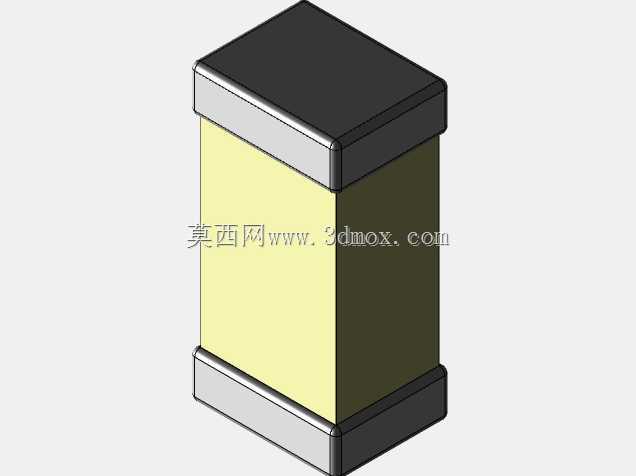

　　这次建模的Yageo系列多层陶瓷电容，覆盖了从0201到1210的全尺寸规格，建模过程中没有采用简化的方块示意做法，而是严格按照元件实际生产的尺寸公差带做了细节还原：端电极部分做了轻微的圆角过渡，还原了实际生产中端电极浸锡后的边缘形态，避免后续做装配仿真时出现尖锐边的错误干涉判定；陶瓷本体部分的尺寸严格按照各封装的标称长宽高做参数化建模，每个尺寸规格都设置了独立的可编辑参数，方便后续选型时直接调用对应规格，不需要重复建模。

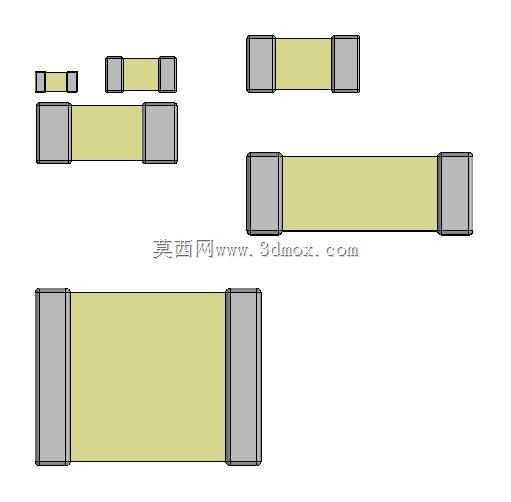

　　从实际应用场景来看，这类贴片电容大量出现在消费电子、工业控制板卡、汽车电子模块的电路设计中，不同容值、不同耐压等级的电容对应不同的封装尺寸：小尺寸的0201、0402封装多用于高密度布线的便携类电子产品，这类产品内部空间极其紧凑，元件之间的间距往往控制在0.1mm以内，对模型的尺寸精度要求最高，哪怕0.05mm的尺寸偏差都可能导致装配时出现元件碰撞；0603、0805封装是通用工业板卡最常用的规格，兼顾了容值范围和焊接良率，在做这类元件的布局时，不仅要考虑元件本身的占位，还要预留出回流焊时的元件偏移公差空间，以及后续返修时的烙铁操作空间；1206、1210这类大尺寸封装多用于高压、大容值的电路场景，这类元件的本体高度更高，端电极的接触面积更大，建模时特意还原了端电极和陶瓷本体结合处的台阶结构，方便后续做焊盘设计时准确计算焊锡的润湿面积，避免出现立碑、虚焊等焊接缺陷。

　　设计思路上，整个系列的电容模型采用了参数化驱动的建模逻辑，将封装长度、封装宽度、本体高度、端电极长度、端电极厚度这些核心尺寸都设置为全局变量，后续如果需要调整某一个封装的尺寸公差，只需要修改对应参数就能自动更新模型，不需要逐个特征重画。同时模型的坐标系严格按照SMT行业的通用规范设置，将元件的第一引脚端对应坐标系原点，焊盘接触面贴合XY基准平面，方便导入到Altium Designer等EDA软件时直接匹配封装坐标，不需要额外调整位置和角度。

　　从安装边界的角度考虑，建模时特意给每个规格的电容模型添加了安装占位区的参考基准，包括元件的最大实体轮廓、焊盘占用范围、焊接后的焊锡溢出区域、以及元件上方的禁布区参考，这些参考基准在做PCB布局时可以直接用来做干涉检查，避免在元件禁布区内放置其他 taller 的元件或者结构件。很多工程师在做结构和电路的协同设计时，经常出现结构件和板上元件干涉的问题，核心原因就是元件三维模型只做了本体的简化示意，没有标注出实际的安装边界和禁布范围，导致结构设计时误判了可用空间。

　　另外，这类多层陶瓷电容的材质特性决定了它在受到外力时容易出现开裂问题，所以在建模时也特意考虑了元件本体和周边结构件的安全间隙，模型中预留的安装间隙参考是按照实际生产中的装配公差要求设置的，比如元件距离塑胶壳体的最小间隙不小于0.2mm，距离金属散热件的最小间隙不小于0.3mm，避免装配时因为结构件的挤压导致电容本体出现隐裂，影响产品的长期可靠性。在做板卡的堆叠设计时，这些间隙参考可以直接作为布局的约束条件，减少后续可靠性测试出问题的概率。

　　不同耐压等级的电容在同封装下的本体厚度会有细微差异，建模时也把这个差异做进了参数配置里，比如同是0805封装的电容，50V耐压的规格和10V耐压的规格在本体高度上有0.1mm左右的差值，模型里可以通过切换配置直接选择对应耐压等级的尺寸，不需要单独建模，这对做BOM选型和布局校验来说效率提升非常明显，不需要每次换物料都重新核对尺寸修改模型。
