诺基亚5110液晶显示模块结构设计

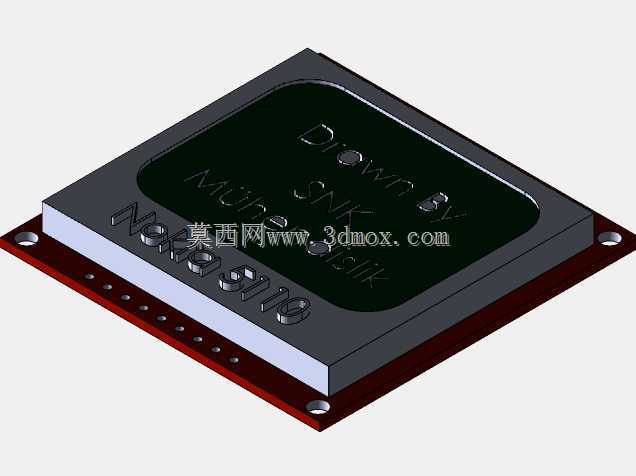

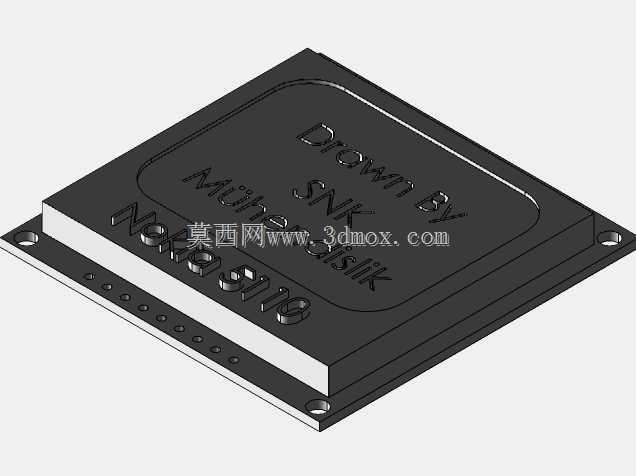

　　在嵌入式开发、小型工控终端、老旧手持设备复刻、教学实验装置的硬件搭建场景里，这类单色液晶显示模块是非常常见的人机交互载体，很多入门级电子制作、低功耗便携设备都会选用同规格的显示组件做信息输出端，不需要复杂的驱动电路，就能实现字符、简单图形的显示功能，适配8位并行接口的通讯逻辑，和常见的51单片机、STM32最小系统板都能直接完成引脚对接，不需要额外增设电平转换电路。从结构层面看，这个显示模块采用分层堆叠的装配逻辑，最上层是保护液晶层的黑色遮光边框，边框做了下沉式的凹槽设计，刚好把液晶玻璃嵌在槽位里，避免装配过程中玻璃边缘受外力磕碰出现碎裂，边框表面蚀刻的标识区域，是用来标注模块型号、引脚定义的位置，

　　生产环节可以通过丝印或者激光雕刻的方式把参数信息打在这个区域，方便后续焊接、调试的时候快速识别引脚方向，不会出现装反的问题。中间层是液晶玻璃与驱动IC的绑定区域，玻璃边缘和PCB基板之间用密封胶做了填充，既可以阻挡外界的灰尘、水汽进入液晶层内部造成显示缺划，也能缓冲设备跌落、震动时产生的冲击力，避免玻璃和驱动IC的绑定金线出现断裂。最下层是红色的FR-4印制电路板基板，基板一侧排布了整排的直插式焊盘引脚，引脚间距采用标准的2.54mm间距设计，刚好适配通用面包板、杜邦线的插接尺寸，不管是做实验验证的时候临时搭线，还是批量生产的时候过波峰焊焊接，都能匹配常规的加工工艺，不需要定制特殊的治具。基板上预留的两个圆形安装孔，是用来做模块的机械固定，孔位做了金属化沉头处理，可以用M2的螺丝直接把模块锁在设备的前面板或者内部支架上，安装孔的位置避开了背面的走线区域，不会因为螺丝锁紧的时候压伤线路造成短路。在做这个模块的三维建模时，首先要确认各层的装配公差，液晶玻璃和边框的配合间隙控制在0.1mm以内，既不会因为间隙过大造成玻璃晃动，也不会因为间隙过小装配时压碎玻璃；引脚的伸出长度要匹配常规焊接的需求，伸出基板底面的长度控制在3mm左右，既能保证焊接的时候焊锡能充分包裹引脚，也不会因为引脚过长和背面的其他元器件产生干涉。模块整体的厚度控制在比较薄的区间，适合安装在内部空间紧凑的手持设备里，比如小型测温仪、简易数据采集终端、

　　复古电子玩具这类对内部空间利用率要求高的产品，不需要预留太大的安装深度。从实际使用的角度看，这类单色液晶屏的功耗极低，在3.3V供电的情况下工作电流只有毫安级，用电池供电的便携设备选用这类显示模块，能大幅延长设备的续航时间，而且单色屏的显示对比度在强光环境下也能保持清晰的可视效果，不像彩色TFT屏在户外阳光直射下会出现看不清内容的问题，很适合用在户外作业的小型检测设备上。建模的时候还要考虑模块和外围结构的干涉问题，比如前面板的开窗尺寸，要比液晶显示区域的单边大0.2mm，避免前面板的塑料边框压住显示区域造成黑影；引脚的位置要和设备主板的插座位置精准对齐，公差控制在0.05mm以内，不然装配的时候会出现引脚插不进插座的问题。另外，

　　模块背面的驱动芯片区域要预留足够的散热空间，虽然这类芯片的发热量很小，但如果紧贴着其他发热元器件，长期高温环境下会加速芯片的老化，所以建模的时候在模块背面和主板之间预留1mm的间隙，既能保证空气流通散热，也能避免焊接时的锡渣掉在引脚之间造成短路。很多做老旧数码产品复刻的开发者，会用这类模块替换原来已经老化漏液的原装显示屏，因为安装尺寸和引脚定义完全兼容，不需要修改原来的外壳模具和电路设计，直接替换就能让老设备恢复显示功能，这也是这类显示模块在复古电子维修、复刻圈子里应用非常广泛的原因。在做结构设计验证的时候，还要模拟模块在不同温度环境下的形变情况，因为FR-4基板和液晶玻璃的热膨胀系数有差异，在高低温循环的环境下，两层材料的形变差可能会造成密封胶开裂，所以在边框和基板的连接位置做了一圈缓压槽，给材料形变预留足够的释放空间，避免温度变化产生的应力直接作用在玻璃上。
