22英寸无支腿窄边液晶显示器结构

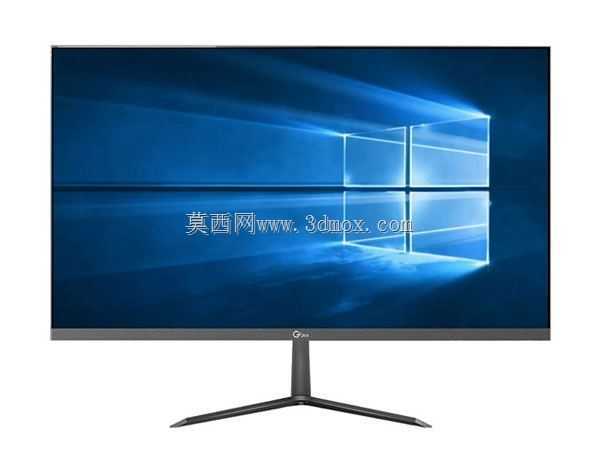

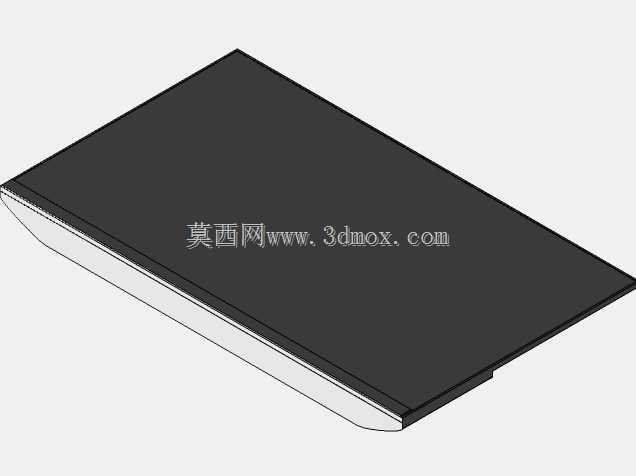

　　这款22英寸无支腿版本的显示器结构，在做三维建模时首先要考虑的是不同场景下的安装适配性，毕竟去掉标配支腿的版本，大多是用于工业设备嵌入式安装、多屏拼接壁挂、操作台内嵌这类场景，而非普通桌面摆放使用。先从安装边界说起，建模时预留的背部安装孔位完全符合常规VESA安装标准，孔距匹配75mm与100mm两种通用规格，安装面做了1.2mm的下沉处理，能让壁挂支架或者嵌入式压条完全贴合，不会出现凸起顶到屏幕驱动板的问题，屏幕模组与后壳之间预留了3mm的走线空间，不管是内置设备的视频线还是供电线，都能在壳体内完成弯折排布，不会因为挤压线材导致外皮破损。

　　从实际用途来看，这类无支腿显示器的应用场景比普通桌面款更广，工业场景里可以嵌入机床操作面板做参数显示，搭配触控层就能直接做交互终端，办公场景里可以搭配多屏支架做拼接屏，实现多窗口并行显示，甚至在自助终端、广告展示柜里也能直接固定安装，不需要额外切割改造外壳。设计思路上优先做了窄边框处理，屏幕显示区域到外框边缘的宽度控制在8mm以内，多屏拼接时相邻屏幕的显示间隙能控制在18mm以内，不会因为边框过宽影响拼接后的视觉连贯性，后壳采用了微弧面过渡，没有尖锐的棱角，嵌入式安装时和安装面板的贴合缝隙能控制在0.5mm以内，兼顾了外观整体性和安装密封性。

　　结构设计上，屏幕驱动板的固定位置做了专门的避让，将高压板与信号处理板分仓固定，中间设置了绝缘隔离筋，既避免了信号干扰，也能让两个发热元件的热量通过后壳的散热格栅分别散出，不会出现局部积温的问题。屏幕的固定采用了四周卡扣加底部两颗螺丝的组合方式，卡扣的卡合量设计为1.5mm，既方便组装时的对位卡入，也不会因为长期使用出现卡扣松脱屏幕掉落的问题，屏幕与前框之间贴有2mm厚的缓冲泡棉，既能缓冲运输过程中的震动，也能避免灰尘从边框缝隙进入屏幕内部。

　　外形尺寸方面，整体长宽尺寸严格按照22英寸16:9屏幕的比例设计，不含支腿的整体厚度控制在35mm，比常规带支腿的桌面款薄了近10mm，更适合嵌入式安装的空间要求，背部的接口区域做了内凹设计，接口端面比后壳安装面低5mm，安装后线材插头不会突出于安装平面，不会出现插头被安装面板挤压变形的情况。建模过程中对所有的配合间隙都做了公差预留，塑料壳体之间的配合间隙控制在0.2mm，金属安装件与塑料壳体的配合间隙控制在0.3mm，完全符合批量生产的装配公差要求，不管是做手板验证还是开模量产，都不需要再做额外的结构调整。

　　另外在细节处理上，前框的屏幕贴合位置做了0.3mm的溢胶槽，粘贴屏幕固定胶时多余的胶水会流入槽内，不会溢出到屏幕显示区域影响外观，后壳的散热格栅开孔宽度控制在2mm，既保证了通风散热的效率，也能避免较大的灰尘或者异物直接进入壳体内部接触电路板，安装孔位的周边做了加厚的凸台，凸台厚度达到3mm，壁挂锁紧螺丝时不会出现柱位断裂的问题，能承受住整台显示器的重量，满足长期悬挂使用的强度要求。
