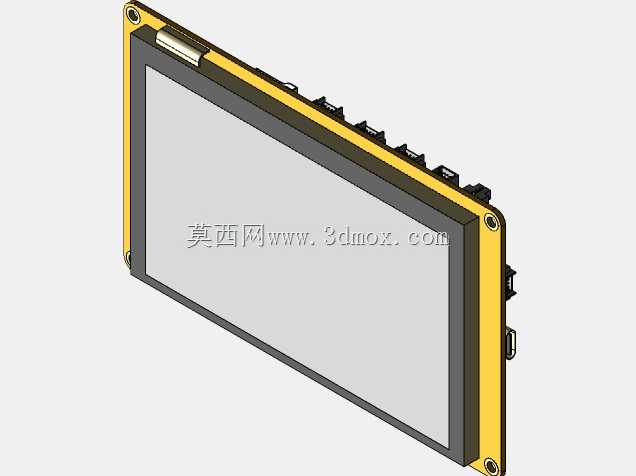

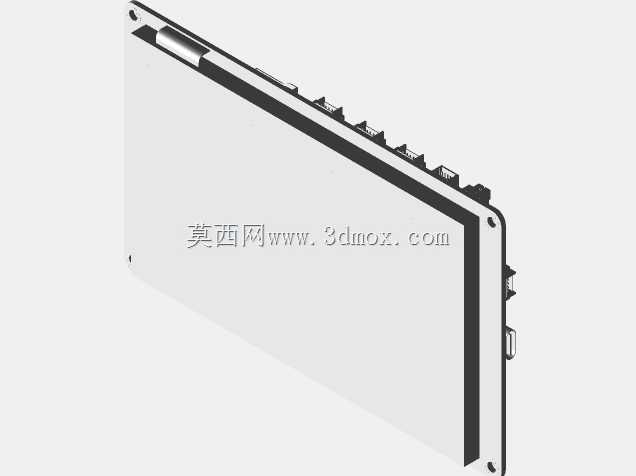

ESP32五英寸电容触摸IPS显示模组结构

项目分类:显示屏 发布时间:2024-01-26 ID:725047
  • ESP32五英寸电容触摸IPS显示模组结构
  • ESP32五英寸电容触摸IPS显示模组结构

  在嵌入式智能设备、小型工业控制终端、DIY开源硬件项目的开发过程中,带主控的集成式触摸显示屏一直是结构设计阶段需要重点适配的核心部件,这类部件的安装匹配度直接决定了终端设备的面板装配精度、后期维护便捷性以及人机交互的实际体验。本次建模的这款集成ESP32主控的5英寸触摸IPS显示模组,就是针对这类场景做的全尺寸结构还原,建模过程中完全参照实物的装配公差做了细节还原,没有做夸张的结构简化,能直接导入各类设备的总装配体做干涉检查。

  从实际应用场景来看,这类集成主控的显示模组不需要额外搭配主控板,本身就集成了WIFI与蓝牙通讯能力,自带8M PSRAM与16M Flash存储,支持LVGL图形界面开发,常被用在小型工业设备的状态显示与参数设置面板、桌面级智能小装置的交互界面、开源3D打印机的操作终端、小型环境监测设备的数据展示界面,甚至是定制化智能家居的中控面板上,相比需要单独排线连接主控与屏幕的分体方案,集成式模组的结构复杂度更低,装配时的接线工作量更少,对设备内部的空间占用也更小,很适合内部空间局促的小型智能设备使用。

  从功能特性的结构适配来看,这款模组采用的是800480分辨率的IPS液晶面板,可视角度接近180度,相比传统的TFT屏幕在侧视场景下不会出现偏色、发灰的问题,适配工业场景下操作人员从不同角度查看设备参数的需求。屏幕表面覆盖的是电容触摸层,支持多点触控,操作逻辑和日常使用的智能手机一致,不需要额外搭配实体按键就能完成所有参数设置操作,面板上可以预留更少的实体按键开孔,进一步提升前面板的防护等级。模组的主控电路全部集成在屏幕背面的PCB板上,板载的接口全部排布在PCB的侧边,包括USB下载接口、扩展IO排针、电源接口,建模时都按照实物的位置做了准确还原,装配时可以直接检查侧边接口和设备外壳的开孔对位情况,避免出现外壳开好孔之后接口被结构件挡住的问题。

  设计思路上,这款模组的外壳采用的是窄边框设计,屏幕的有效显示区域距离模组外边框的距离控制在8mm以内,尽可能压缩非显示区域的尺寸,让相同屏幕尺寸下的整机面板可以做的更紧凑。模组的四个角都做了安装固定孔,孔位的位置距离侧边的距离经过了实际测量,固定孔采用的是M2螺丝的沉孔设计,装配时螺丝从正面拧入,沉孔可以让螺丝头完全埋入边框内部,不会突出面板表面影响外观和操作。模组的侧边做了均匀的散热槽,因为ESP32主控长时间运行尤其是驱动高分辨率屏幕时会产生一定热量,侧边的散热槽可以在不增加模组整体厚度的前提下提升空气流通效率,避免内部积热导致屏幕显示异常或者主控降频。屏幕和边框之间预留了0.2mm的缓冲胶条安装槽,装配时可以粘贴薄款泡棉胶,一方面可以阻挡灰尘从屏幕和边框的缝隙进入模组内部,另一方面可以在设备受到轻微震动时缓冲屏幕受到的冲击力,避免液晶面板因为应力集中出现碎裂的问题。

  外形尺寸与安装边界方面,这款模组的整体外形尺寸经过精准测绘,长度为121mm,宽度为73mm,整体厚度(包含背面PCB板与元件的突出高度)为15mm,安装时需要在设备面板上开出117mm69mm的矩形开孔,开孔的四个角做R2的圆角处理,避免直角开孔导致的面板应力开裂。四个安装孔的中心距离模组侧边的距离均为5mm,孔的内径为2.2mm,沉孔直径为4mm,沉孔深度为1.5mm,适配M2*6的十字沉头螺丝。背面的PCB板上最高的元件是板载的USB接口,突出PCB板面的高度为6.5mm,设计设备内部的支撑结构时,需要在屏幕背面预留至少7mm的元件避让空间,避免支撑筋顶住板载元件造成虚焊或者元件损坏。模组的排线全部采用板对板连接,没有外露的软排线,所以在内部空间规划时不需要额外预留软排线的弯折空间,只需要保证侧边接口的插拔空间即可,其中USB接口的插拔需要预留至少30mm的前方操作空间,方便后期插线下载程序或者调试。另外建模时还还原了模组背面的两个定位柱,位置在PCB板的上下侧边中点处,直径为2mm,突出高度为2mm,装配时可以卡在面板的对应定位孔里,避免拧螺丝的时候模组出现移位,提升装配的效率和对位精度。

  从结构设计的细节来看,这款模组的边框采用的是高强度工程塑料材质,建模时的壁厚设置为2mm,在保证结构强度的前提下尽可能减轻整体重量,边框和背面PCB的固定采用的是卡扣加螺丝的双重固定方式,四个侧边各有两个内扣卡扣,扣合之后再用两颗螺丝从背面锁紧,相比全螺丝固定的方案装配效率更高,也不会因为螺丝过多导致边框出现应力发白的问题。屏幕的背光模块在建模时也做了分层还原,包括导光板、反光膜、背光LED灯条的位置都和实物一致,做热仿真分析时可以直接按照分层结构赋予对应的材料参数,不需要再做额外的结构简化。对于需要做设备结构设计的工程师来说,这个模型的所有安装尺寸都和实物一致,不需要自己再去测绘实物,直接导入装配体就能完成面板开孔、固定柱位置、内部避让空间的设计,能大幅缩短前期的结构设计周期,避免因为尺寸测绘误差导致的后期开模或者打样失败的问题。
