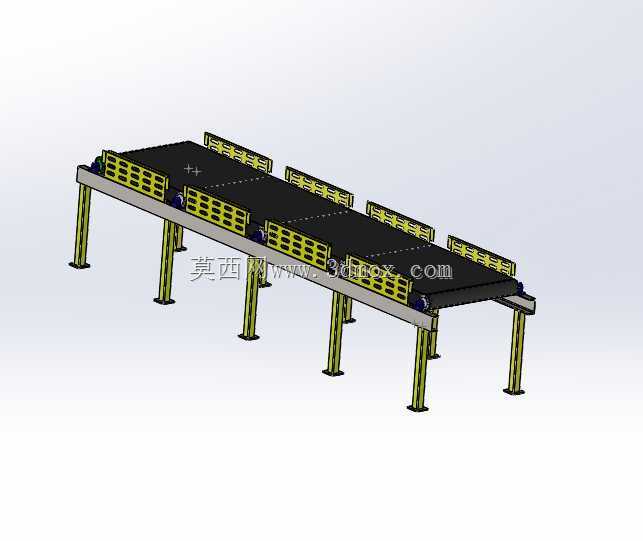

多段拼接式工业皮带输送线结构

　　在离散制造车间的物料转运环节，这类多段拼接的皮带输送结构往往承担着工序间工件流转的核心作用，区别于整段式长距离输送设备，分段式的结构设计更适配车间内不规则的工位排布，能够灵活对接机床上下料位、装配工位、检测台架等不同作业节点，避免长距离单段皮带在长期负载下出现的跑偏、张紧失效问题。从结构组成来看，该输送线采用标准化方管焊接作为支撑腿，每段支撑腿底部预留了安装调节孔位，可根据现场地面平整度调整支脚高度，保证整条线体的皮带工作面处于同一水平基准，支撑腿与侧边梁的连接采用螺栓紧固的可拆卸结构，方便后期根据产线调整需求增减输送段数，无需整体拆解重构。线体的侧边设置了网格状防护挡板，这类挡板一方面能够避免输送过程中工件从皮带侧方滑落，

　　尤其是针对小型机加工零件、盒装装配部件的转运场景，网格结构相比整板式挡板重量更轻，同时不会遮挡运维人员对皮带运行状态的观察，能及时发现皮带表面的杂物卡滞、磨损开裂等问题。驱动单元布置在每段线体的端部位置，采用端部滚筒驱动的形式，相比中间驱动结构，端部驱动的传动效率更高，张紧机构集成在驱动端的安装座上，通过调节螺栓即可调整滚筒的前后位置，实现皮带张紧度的快速校准，无需拆解侧边护板即可完成日常维护操作。从安装边界来看，单段输送单元的长度适配常规机床的工位间距，多段拼接后可覆盖数十米的输送距离，线体整体宽度根据输送工件的最大轮廓尺寸设计，预留了足够的安全余量，皮带工作面的高度匹配常规作业台的操作高度，

　　操作人员无需弯腰或抬手即可完成工件的取放作业，降低长期作业的疲劳强度。在设计思路上，该结构优先考虑了运维便利性与场景适配性，所有连接部位均采用通用标准件，无需定制特殊规格的紧固件，备件替换成本更低；支撑腿的间距经过载荷校核，在满负载输送工件的情况下，侧边梁的挠度控制在允许范围内，不会出现皮带工作面凹陷导致的工件堆积问题。针对机加工车间的应用场景，线体表面可根据输送工件的特性选择不同材质的皮带，输送带切削液的工件时可选用耐油防滑皮带，输送高温工序件时可更换耐高温的特氟龙皮带，无需改动主体机架结构即可完成适配。线体的分段位置设置了过渡导板，能够避免工件在两段线体衔接处出现卡滞，导板的高度略低于皮带工作面，保证工件能够平滑通过衔接位置，

　　不会出现磕碰划伤的问题，对于表面质量要求较高的精加工零件，还可在导板表面粘贴软性耐磨材料，进一步降低工件转运过程中的外观损伤风险。在实际产线布局中，这类输送线既可以直线排布，也可根据车间空间调整拼接角度，配合转角输送单元实现环形产线的搭建，相比定制化的整体输送设备，模块化的拼接结构能够大幅缩短产线搭建周期，后期产线调整时也可重复利用现有单元，减少设备投入成本。日常运维过程中，仅需定期检查皮带张紧度、滚筒转动灵活性以及支撑腿的紧固状态即可，无需复杂的维护流程，适合中小批量生产的机加工车间、装配车间使用，能够有效替代人工转运，提升工序间的物料流转效率，减少工件转运过程中的磕碰损伤与人力投入。
