工业辊筒式罗勒输送设备结构设计

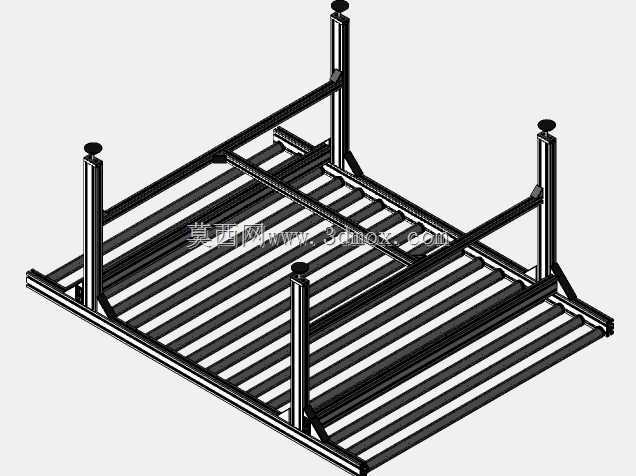

　　这款辊道式输送结构的设计，最初是针对车间内规整托盘类物料的平面转运需求展开，区别于皮带输送易被尖锐工件刮损、链板输送自重过大的问题，采用平行排布的辊子作为承载面，单根辊子的承载冗余按照单工位最大120kg的动载荷核算，相邻辊子的中心距控制在100mm，避免常规尺寸的塑料周转箱、金属料盘在输送过程中出现卡滞、下陷的情况。四根立式可调支腿是整个结构的安装基准，支腿底部配置的可调脚杯调节行程为80mm，可适配车间地面±30mm的平整度误差，安装时不需要额外做预埋基础，只需要将四组支腿的水平度调整到0.5mm/m以内，就可以保证辊面的输送平面度，避免物料在输送过程中出现偏载滑移。机架主体采用矩形钢管焊接成型，焊接后做整体去应力处理，

　　避免长期承载后出现框架变形，两侧的侧挡结构高度设置为120mm，刚好可以挡住常规高度的周转箱侧边，防止物料在启停惯性作用下从侧面滑落，同时侧挡上预留的安装孔位，可以根据后续产线升级需求，加装光电检测支架、阻挡气缸、扫码枪安装座等附属配件，不需要对主框架做二次焊接改造。从应用场景来看，这类输送结构既可以单独作为工序间的短距离转运载体，也可以多段拼接组成长距离的输送线，单段标准段的长度设置为2000mm，宽度为1200mm，拼接时只需要通过端部的连接法兰用螺栓锁紧，就可以保证相邻段的辊面齐平，拼接后的直线度误差可控制在1mm/3m以内，满足大部分机加工车间、装配车间、包装工段的物料输送需求。

　　设计过程中特意将支腿与主框架的连接位置做了内收处理，内收距离为150mm，保证设备安装后，外侧预留的操作空间足够人员通行，也不会与车间内的AGV路径、其他设备的安全护栏产生干涉，设备整体的最高点距离地面为950mm，刚好匹配人工操作的舒适取放高度，不需要额外增加操作踏台。辊子的转动结构采用内置精密轴承的无动力辊筒，初始状态下可以作为无动力输送线使用，依靠人工推送完成物料转移，后续如果需要升级为动力输送，只需要在机架下方预留的电机安装位加装减速电机，通过多楔带带动辊子转动即可完成改造，不需要更换主框架结构，大幅降低产线升级的改造成本。框架表面采用喷塑处理，涂层厚度控制在60-80μm，可耐受车间内常规的切削液、润滑油飞溅，

　　不会出现短时间内锈蚀掉漆的问题，日常维护只需要定期清理辊子缝隙间的切屑、杂物，定期给辊子轴承加注润滑脂即可，整体维护成本远低于同载荷等级的皮带输送设备。在安装边界的核算上，设备的最小安装空间需要预留长2200mm、宽1400mm的矩形区域，上方预留200mm的净空高度，避免与车间内的吊装管线、消防设施产生干涉，支腿的固定方式可以采用膨胀螺栓直接固定在水泥地面，也可以搭配脚杯放置在环氧地坪上，两种安装方式都能满足满载工况下的稳定性要求，满载运行时的框架整体挠度不超过0.8mm，不会出现辊面塌陷导致的物料卡滞问题。
