多接口集成式粉色阀体结构设计练习

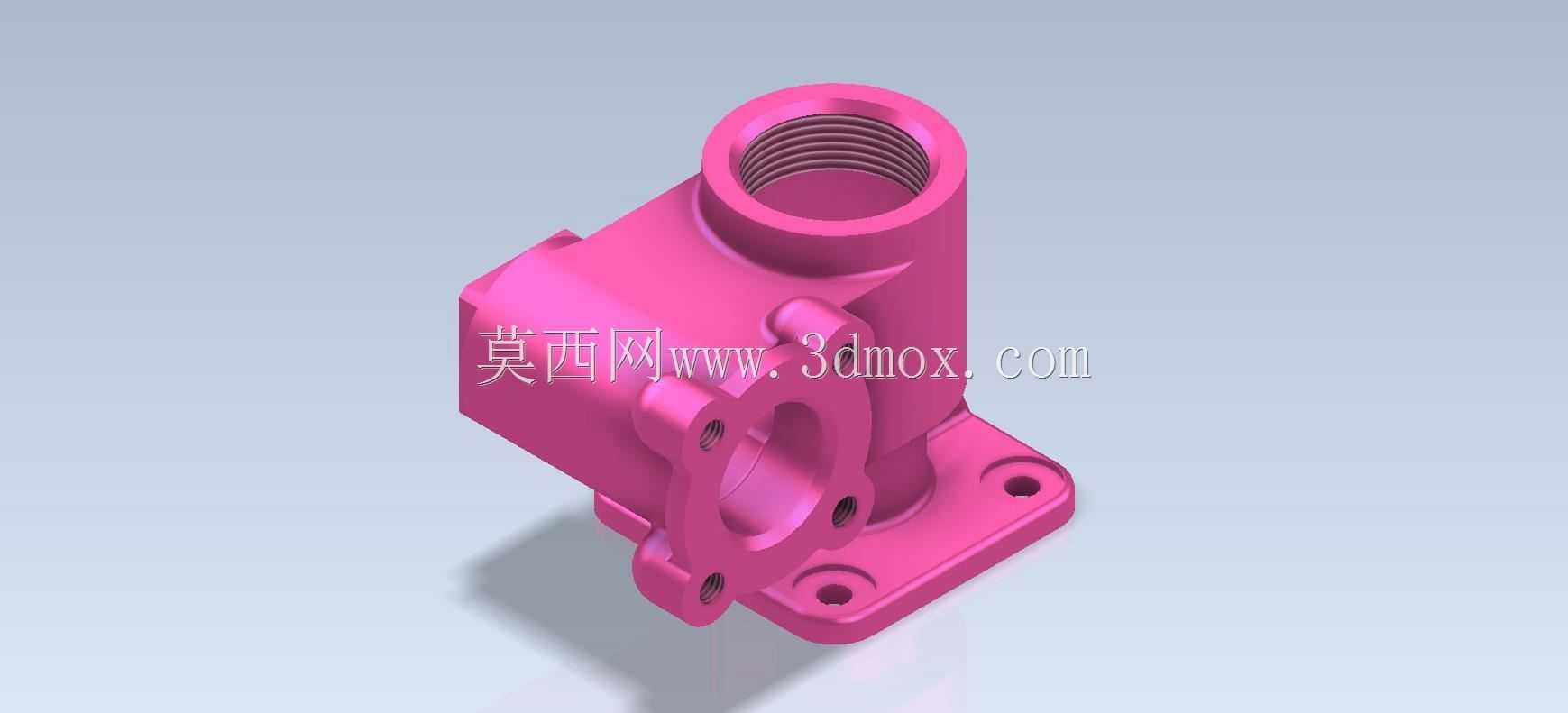

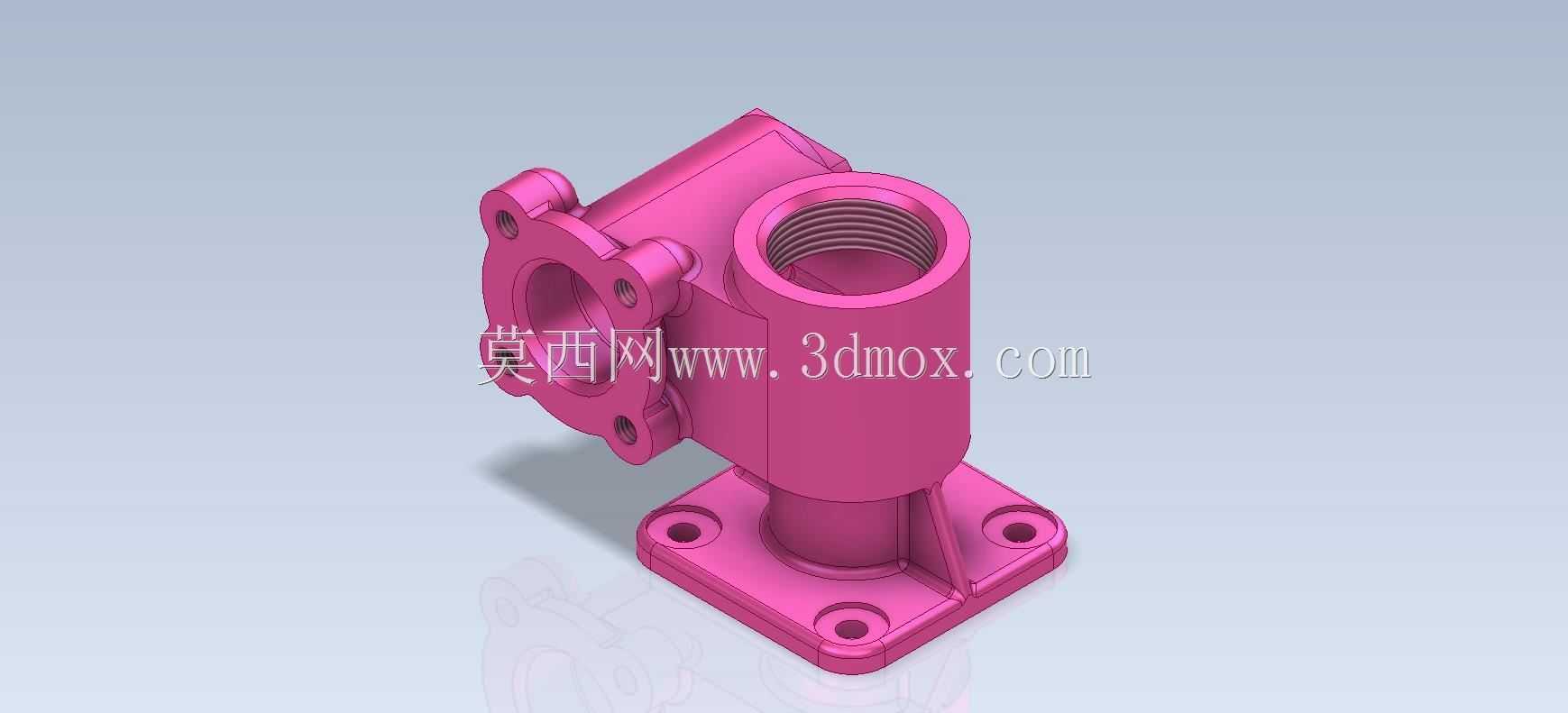

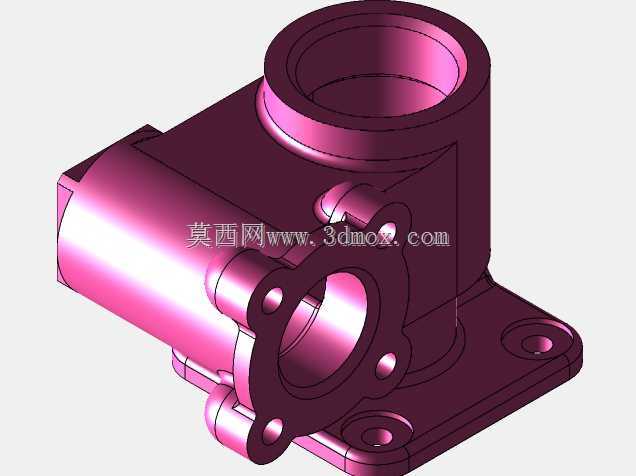

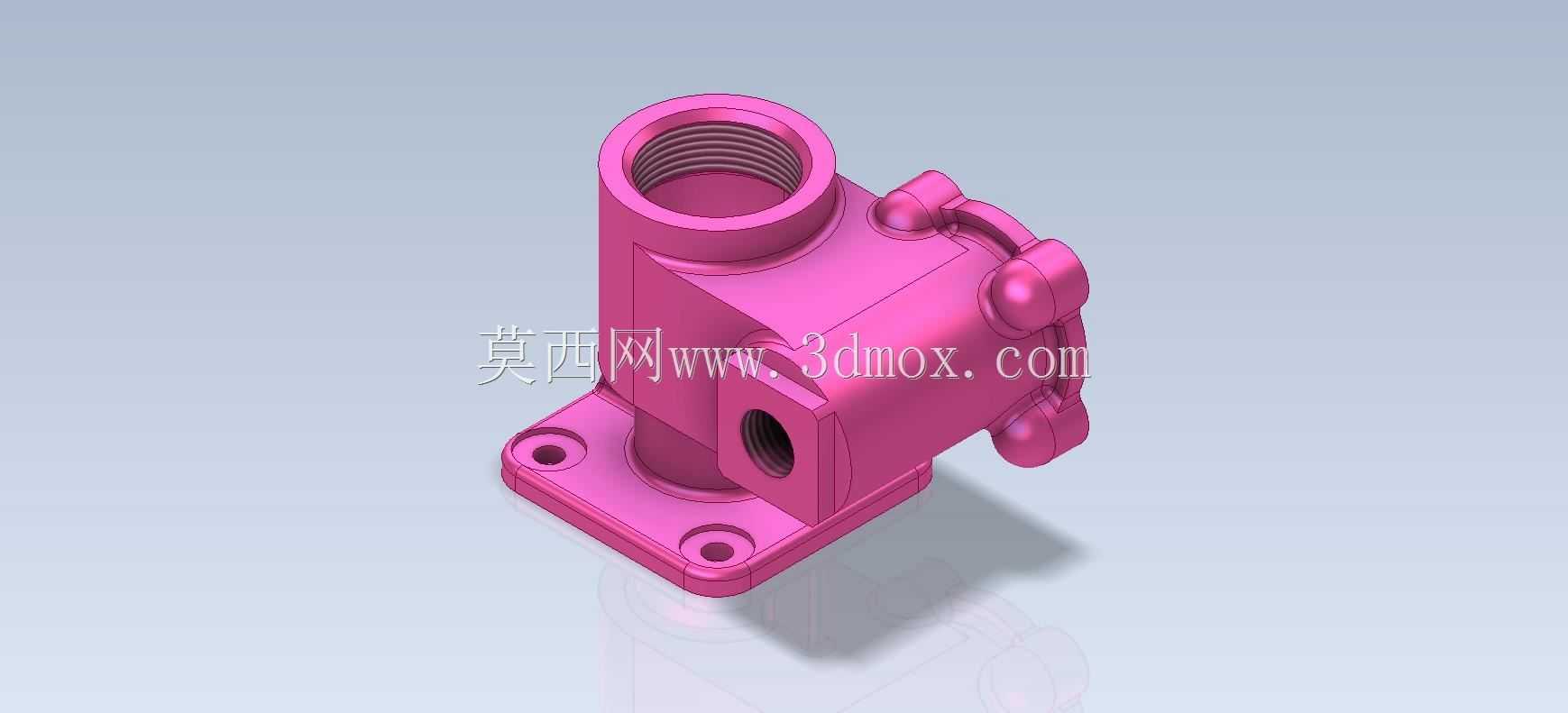

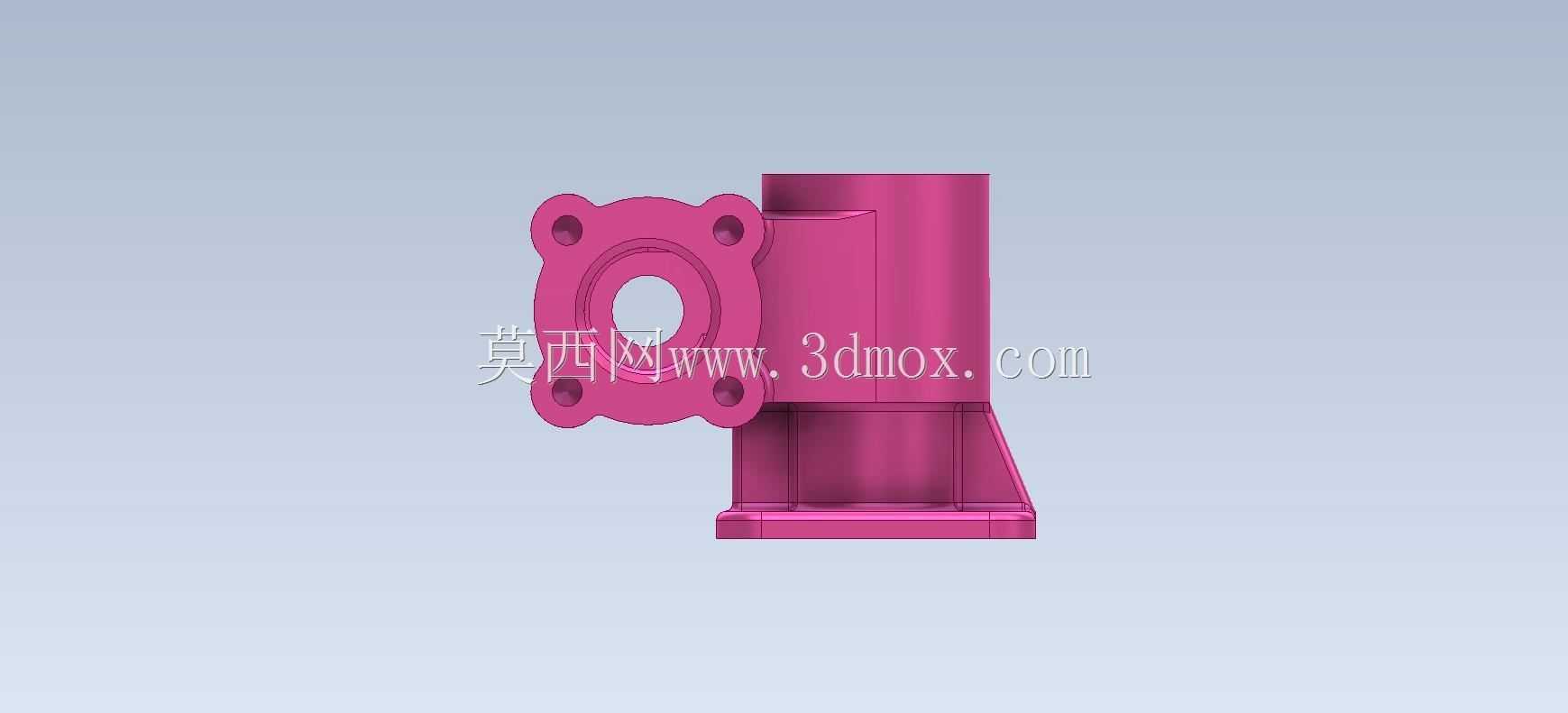

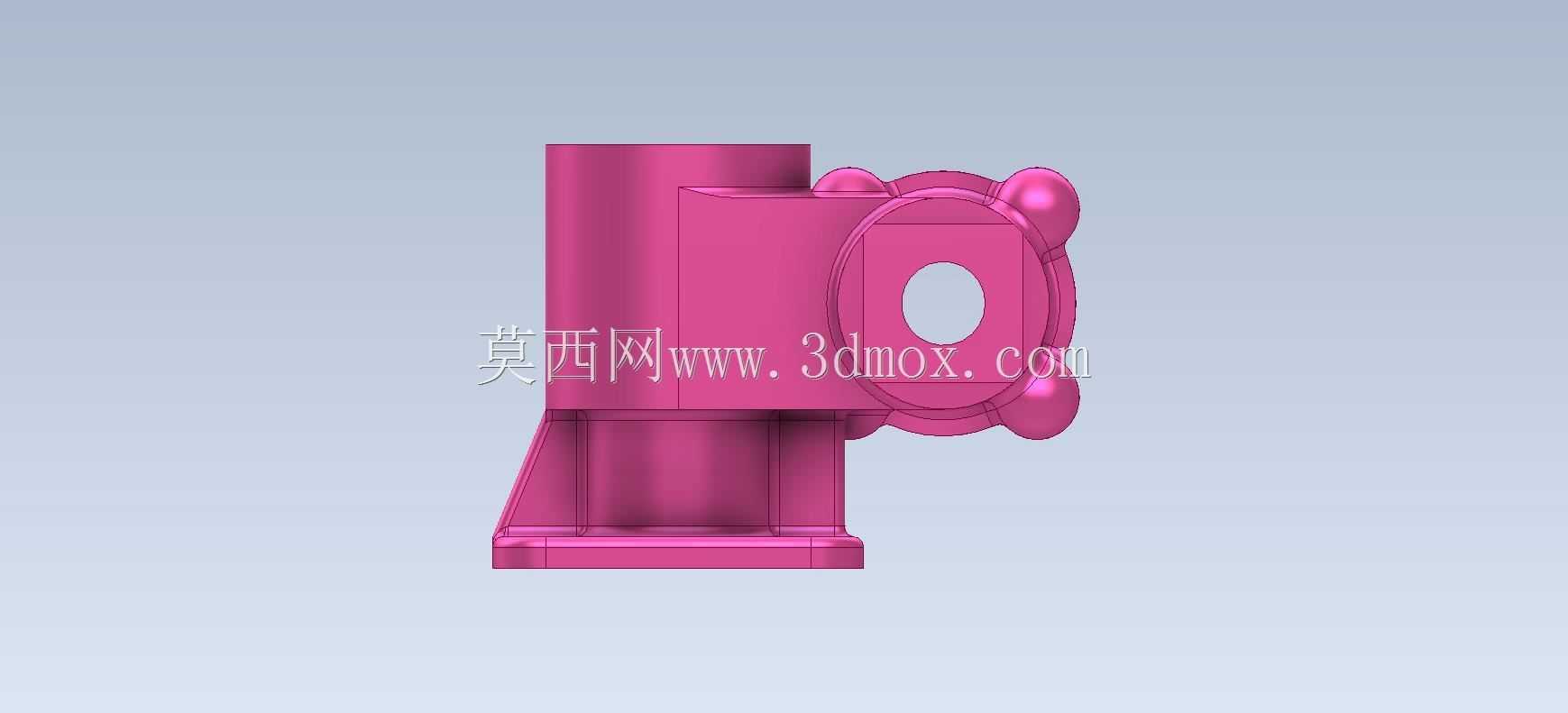

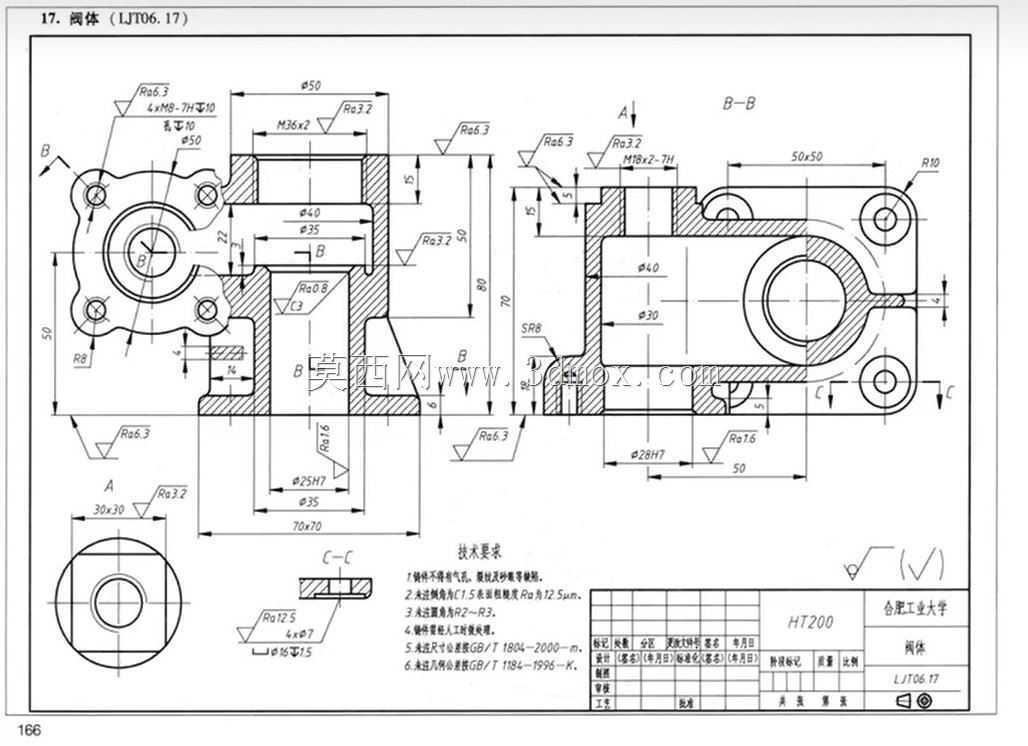

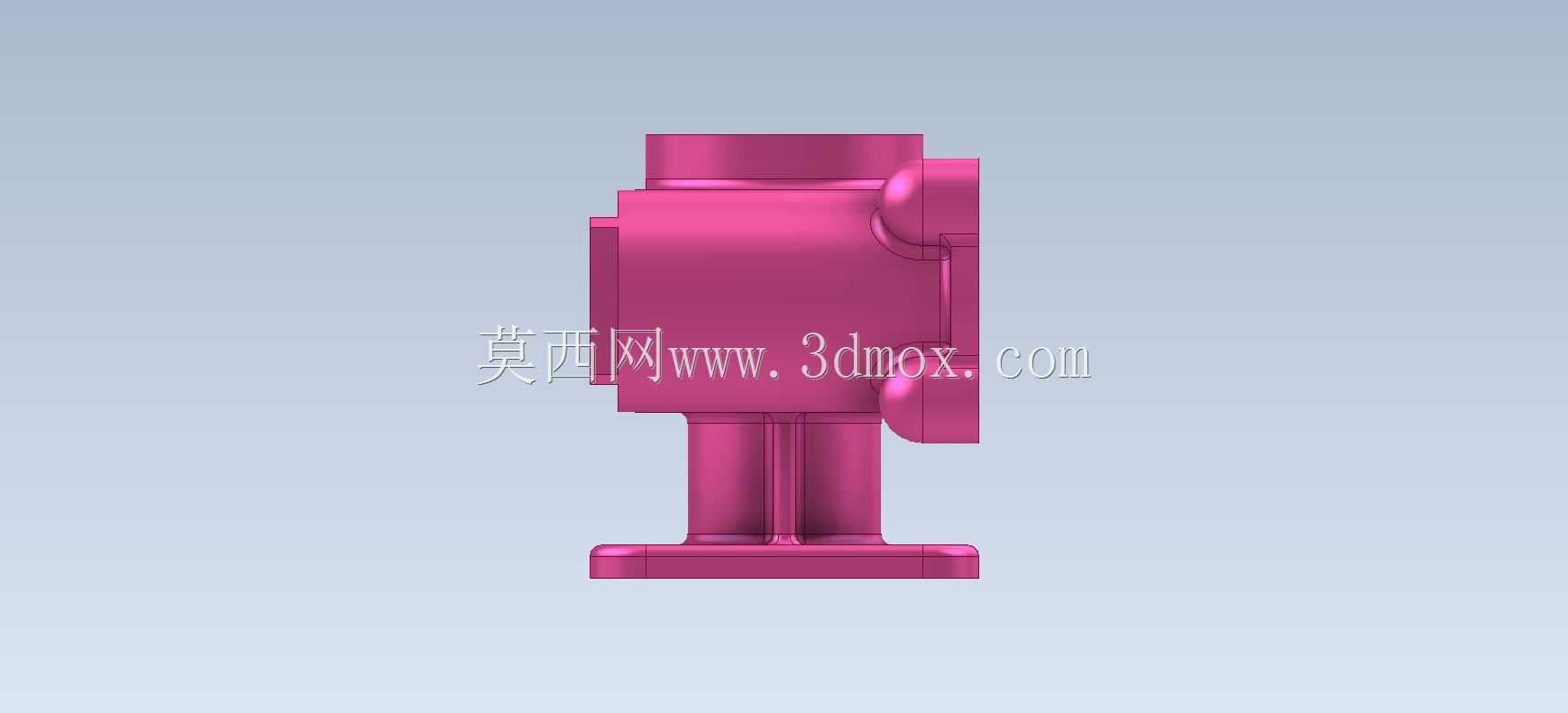

　　在流体管路系统的布局设计中，阀体作为核心的承压与导流载体，其结构合理性直接决定整条管路的运行稳定性与密封可靠性，这类多接口集成式阀体常见于小型液压控制回路、低压气动传输系统以及实验台流体切换单元中，承担介质流向切换、通断控制、支路分流的核心作用，区别于常规直通式阀体，该结构采用垂直正交的多通路布局，能够在有限安装空间内完成三个方向的管路对接，大幅减少管路转接接头的使用量，降低系统泄漏点数量。从结构设计逻辑来看，该阀体采用一体化铸造成型的主体结构，上部接口设计有标准内螺纹，用于对接垂直方向的管路或控制元件，侧部设置带安装孔的法兰对接面，可直接与执行器、阀盖或者相邻管路模块通过螺栓紧固连接，底部带两个安装孔的方形法兰底座，

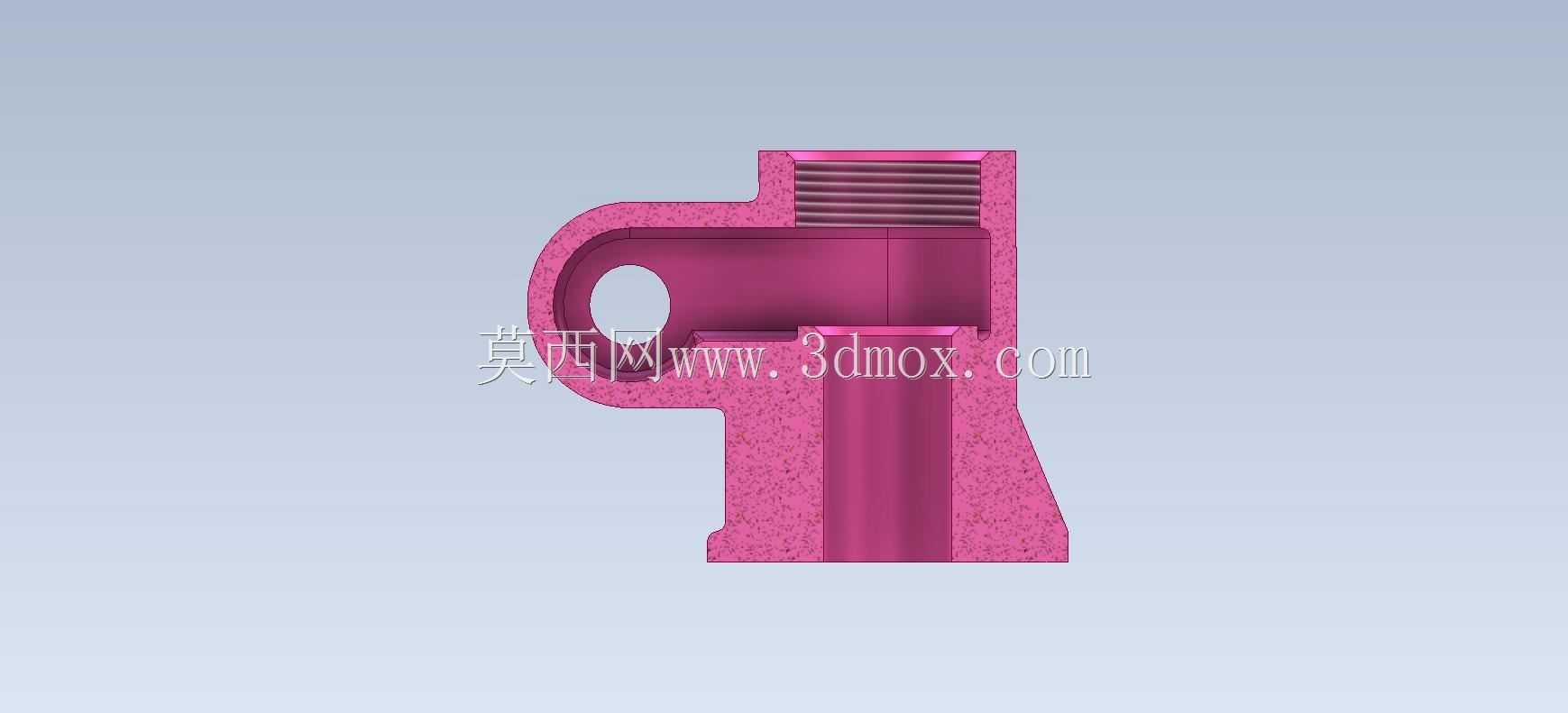

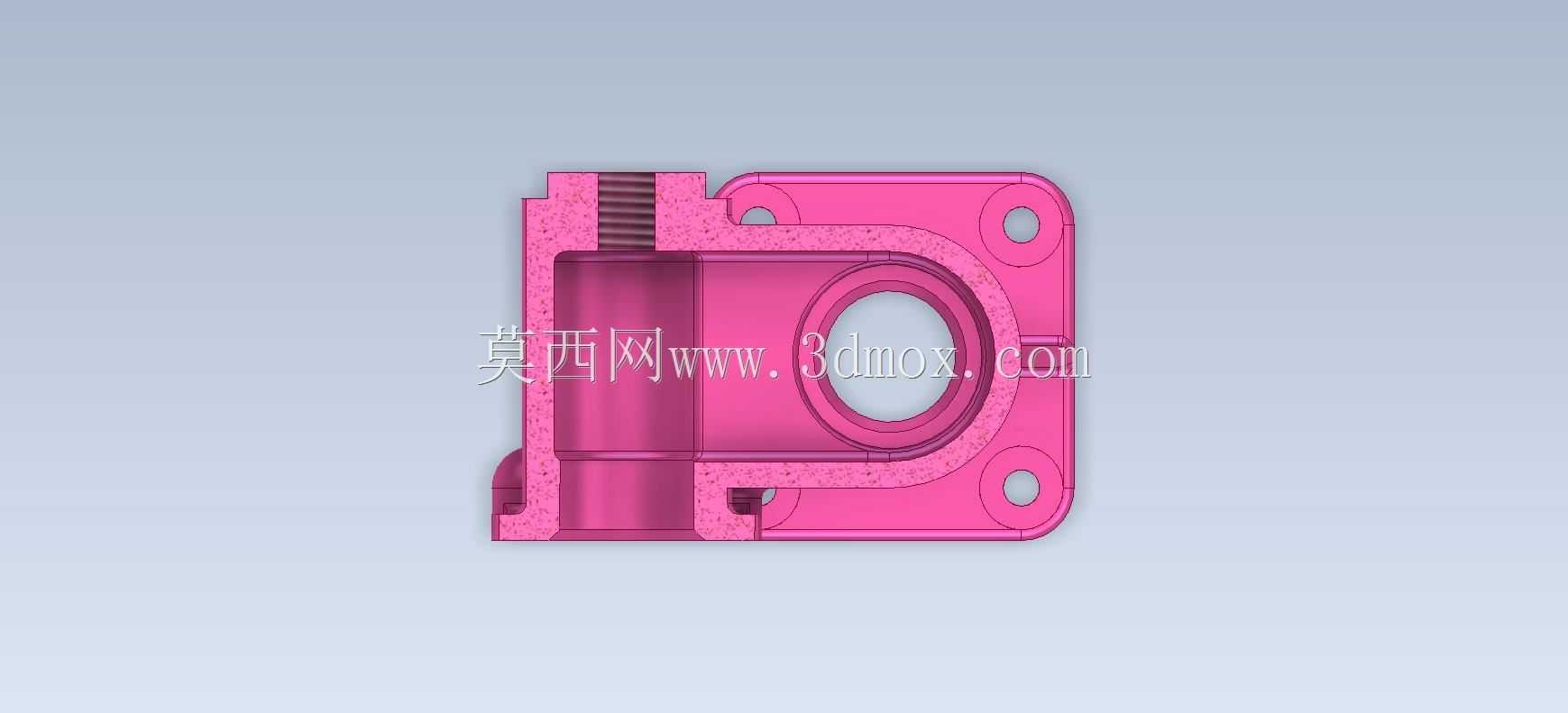

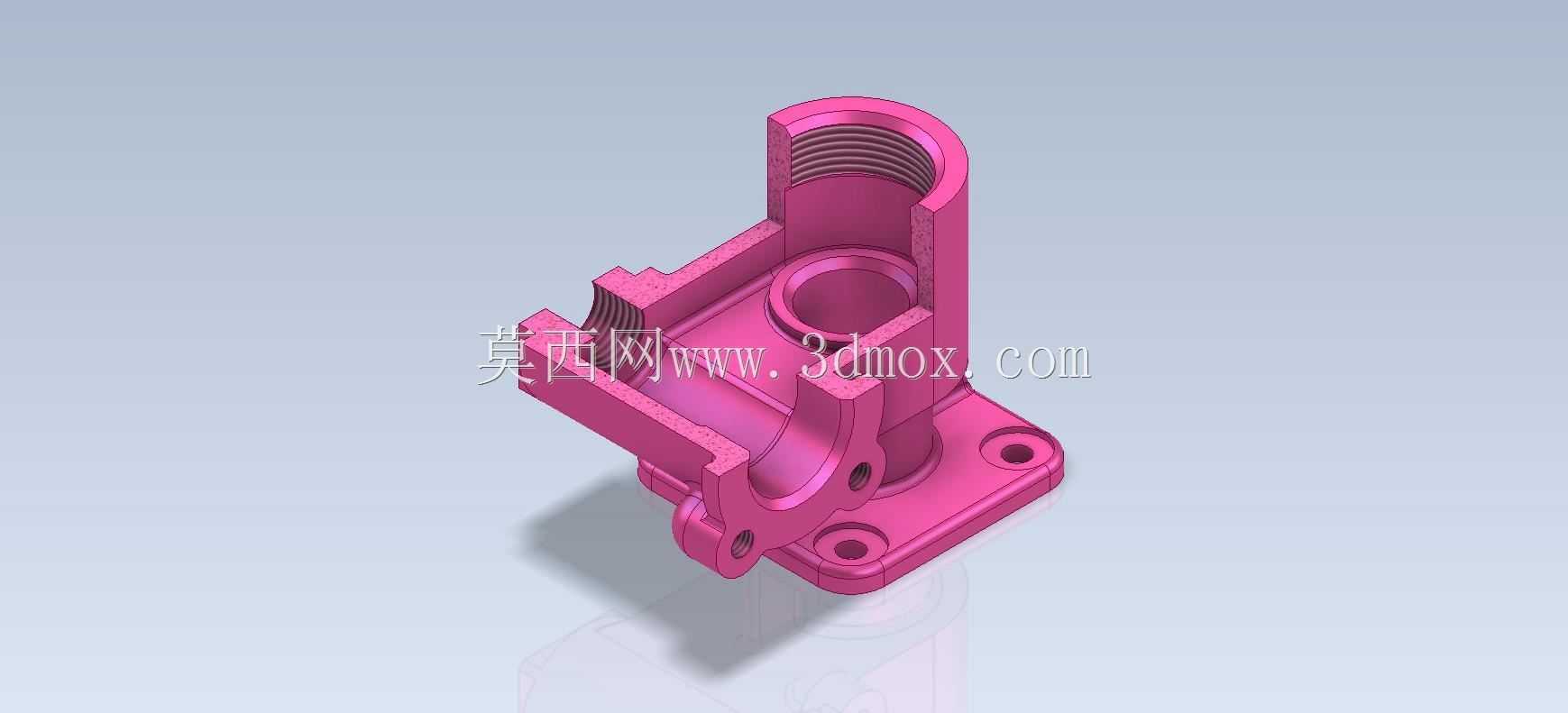

　　用于将整个阀体固定在安装基板或者设备机架上，安装时需要保证底座贴合面的平面度公差在0.1mm以内，避免紧固后阀体产生形变导致内部流道错位或者密封面失效。设计过程中首先需要确定各通路口径的匹配关系，上部螺纹接口的公称通径与侧部法兰接口的通径保持一致，保证介质流经时不会出现通径突变引发的压损激增，内部流道交汇处做圆弧过渡处理，减少介质流动时的湍流与冲蚀，延长阀体的使用寿命。壁厚设计按照公称压力1.6MPa的低压工况取值，主体壁厚均匀控制在5mm左右，在螺纹接口、法兰连接等应力集中区域做局部加厚处理，避免紧固螺栓时或者承压运行时出现应力开裂。侧部法兰面的螺栓孔位置度公差需要控制在0.05mm以内，保证与对接元件的同轴度，密封面预留0.

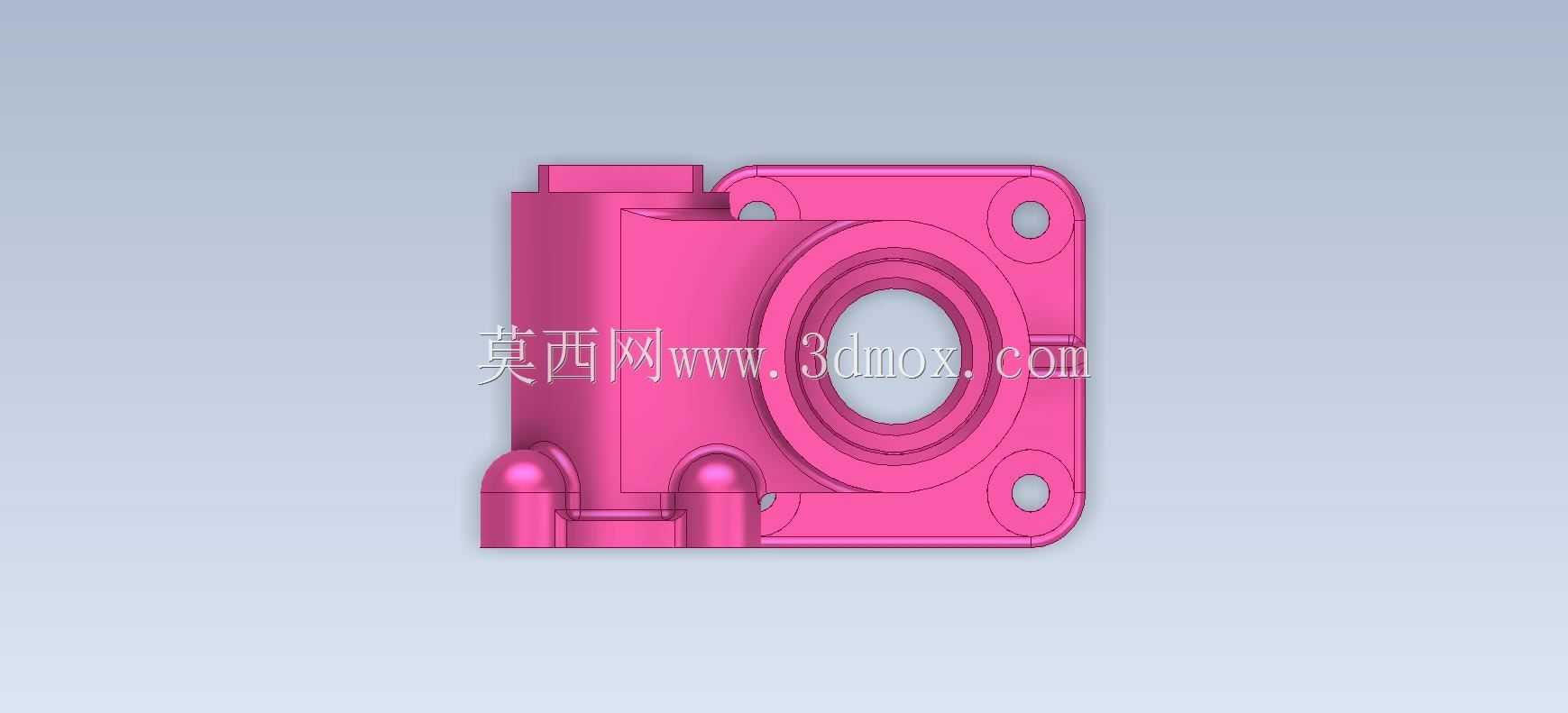

　　8mm的密封槽安装位，可适配O型圈或者平垫片实现静密封。底部安装法兰的两个安装孔中心距按照常用安装基板的孔位标准设计，安装孔采用沉孔结构，紧固螺栓头部可完全沉入沉孔内，不会突出底座平面影响安装贴合度。外形结构上，主体与各接口的衔接处均做圆角过渡，既可以消除铸造应力集中，也能避免锐角结构在装配过程中划伤操作人员。建模过程中需要重点关注各特征的拔模角度设置，主体外表面按照1:100的拔模斜度设计，满足砂型铸造或者3D打印快速成型的工艺要求，内部流道的特征需要保证抽芯方向的一致性，减少模具加工的复杂度。在实际工程应用中，这类集成式阀体相比多个接头拼接的管路结构，整体刚性更好，抗振动性能更强，适合安装在有一定振动的设备旁，

　　比如机床的冷却润滑管路、小型空压站的支路控制单元，安装时需要先将底座固定牢固，再依次对接各方向的管路，紧固螺栓时采用对角分次拧紧的方式，避免单边受力过大导致法兰面变形。日常运维中，只需定期检查各接口的密封状态，无需对阀体主体进行额外维护，一体化的结构也大幅降低了运维的工作量。对于三维建模练习而言，该模型涵盖了螺纹创建、法兰孔阵列、多实体布尔运算、圆角过渡、拔模处理等多个常用机械建模操作，能够帮助初学者快速掌握复杂壳体类零件的建模思路，理解机械零件从功能需求到结构落地的设计逻辑，避免建模过程中出现工艺不可实现、安装干涉等常见问题。
