法兰连接手动截止阀结构设计

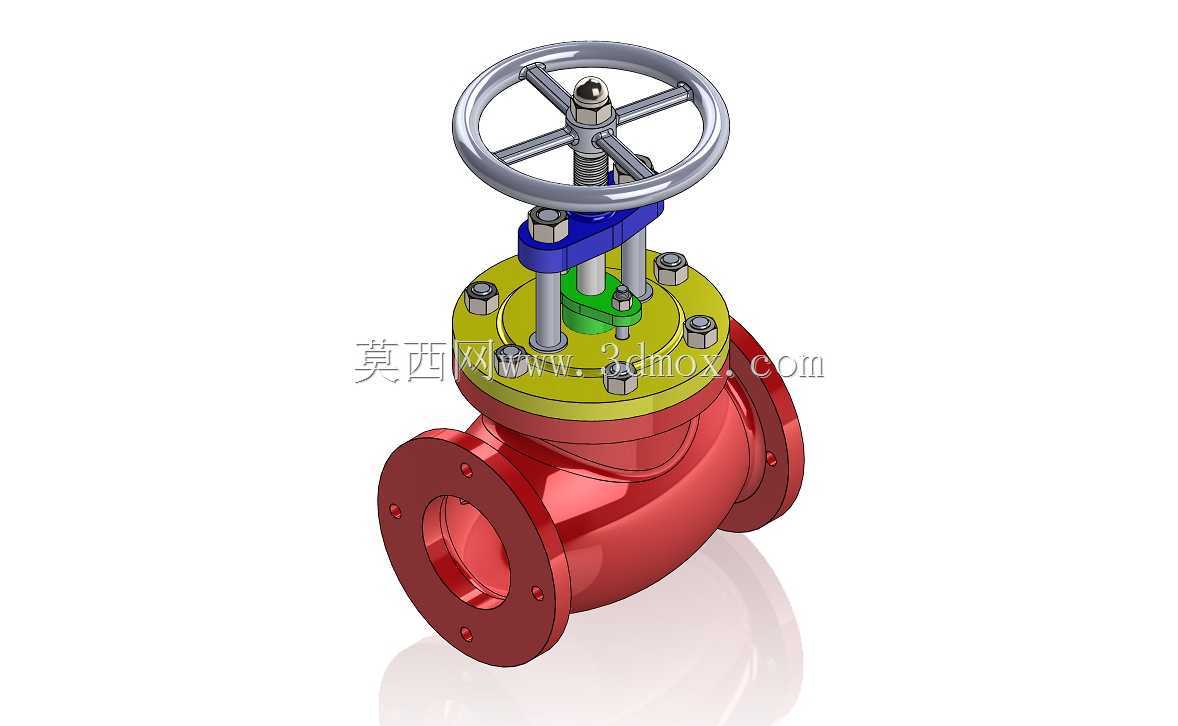

　　这款手动法兰截止阀的三维结构，完整还原了工业管路系统中常用截断类阀门的全部装配细节，可直接用于管路系统的选型校核、装配干涉验证以及教学演示场景。在化工、市政供水、热力输送、常规工业流体管路中，这类截止阀主要承担管路介质的通断截断功能，相比闸阀它具备更可靠的密封性能，调节精度也更适配小开度工况下的流量微调需求，不过流阻相对更高，因此更适合用在不需要频繁全开全关、对截断密封性要求较高的管段位置。

　　从结构设计逻辑来看，整个阀门采用下进上出的介质流向设计，阀体为铸造成型的流线型流道，尽可能降低介质流经时的局部阻力损失，两端的法兰连接结构严格匹配对应公称压力下的管路法兰尺寸标准，法兰盘上的螺栓孔均匀分布，安装时可直接与同规格管路法兰对接，密封面采用凸面结构，适配非金属垫片或金属缠绕垫片实现端面密封，安装时需注意介质流向与阀体标识一致，避免反向安装导致阀瓣受力异常、密封失效。

　　上部的操作机构采用手轮驱动，手轮为轮辐式结构，直径匹配操作力矩需求，无需额外加力杆即可实现额定压力下的启闭操作，手轮与阀杆通过螺母锁紧固定，阀杆采用梯形螺纹传动，具备良好的自锁性能，可在任意开度位置保持稳定，不会因为介质压力波动出现阀位自行变动的情况。阀杆与阀盖之间设置填料密封结构，通过填料压盖的压紧力实现阀杆活动部位的动密封，避免介质从阀杆间隙泄漏，日常维护时可在不停机的状态下适当拧紧填料压盖螺栓补偿填料磨损，延长密封件使用寿命。

　　阀瓣与阀杆采用活动连接结构，启闭过程中阀瓣可自适应对准阀座密封面，补偿加工与安装带来的微小同轴度误差，保证密封面均匀贴合，避免局部偏磨导致的密封失效。阀盖与阀体采用法兰螺栓连接，中间设置密封垫片，将阀体内部的承压腔完全封闭，连接螺栓的数量与规格匹配阀门的公称压力等级，保证承压状态下的连接强度足够。整个阀门的外形轮廓在建模时充分考虑了安装操作空间需求，手轮的最外沿到阀体中心的距离、手轮操作高度、法兰端面的突出长度都预留了足够的安装与操作余量，在管路排布时可直接参考模型尺寸预留安装空间，避免出现安装后操作空间不足、与周边管路或设备干涉的问题。

　　建模过程中所有配合部位都按照实际装配公差设置了合理的间隙，比如阀杆与填料函的配合间隙、阀瓣导向部位的滑动间隙、螺纹传动的啮合间隙都符合机械设计手册的相关要求，可直接用于生成工程图纸指导生产加工，也可导入管路装配模型中完成整体管路的虚拟装配，验证整个管路系统的布局合理性。对于刚接触阀门设计的从业者来说，这个模型可以清晰展示截止阀从外部操作件到内部密封件、承压件的完整装配关系，理解各个零件在阀门工作过程中承担的功能，避免设计时出现结构逻辑错误，比如阀瓣导向长度不足导致启闭卡涩、填料函深度不够导致密封性能不足、法兰螺栓孔位置偏差导致无法安装等常见设计问题。在实际选型应用中，这类截止阀可适配水、蒸汽、油品等多种常规介质，不同的密封面材质可适配不同的介质温度与压力工况，建模时的结构尺寸可根据实际公称通径、公称压力需求做参数化调整，快速衍生出不同规格的同系列阀门结构，大幅提升系列化产品的设计效率。
