自动旋入式螺纹锁紧工装结构设计

　　该结构主要面向小规格螺纹副的自动化装配场景，常见于小五金件批量组装、小型机电产品螺纹连接工位，替代传统人工手动拧入螺母的作业方式，解决小扭矩螺纹装配时人工操作效率低、旋入圈数控制不稳定、预紧力一致性差的问题，尤其适配M3到M8区间的公制细牙螺纹连接工序，在消费电子五金组装、小型低压阀件装配、文具五金件生产等场景中可直接集成到直线式装配工位上，无需额外搭配大扭矩输出组件。

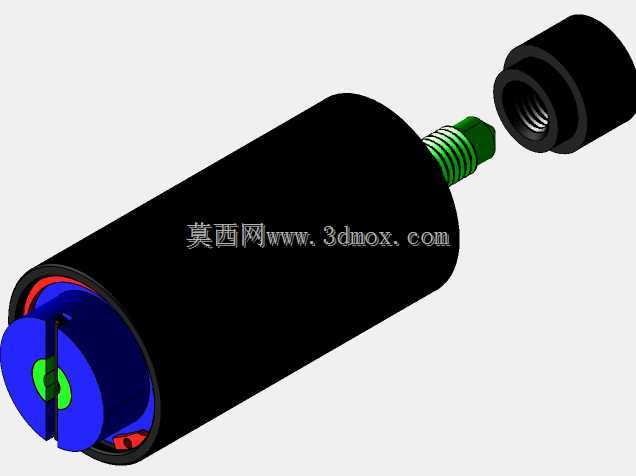

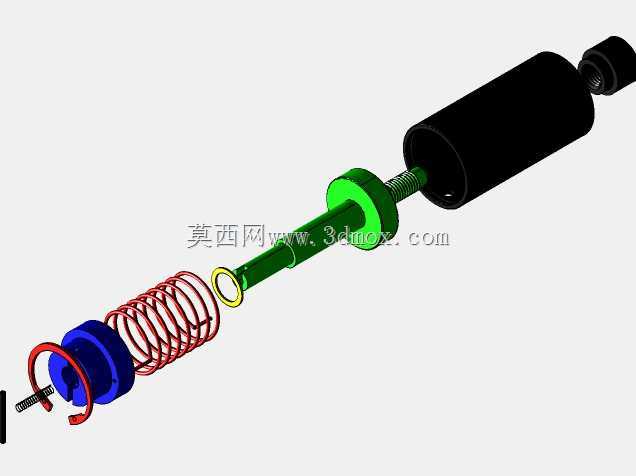

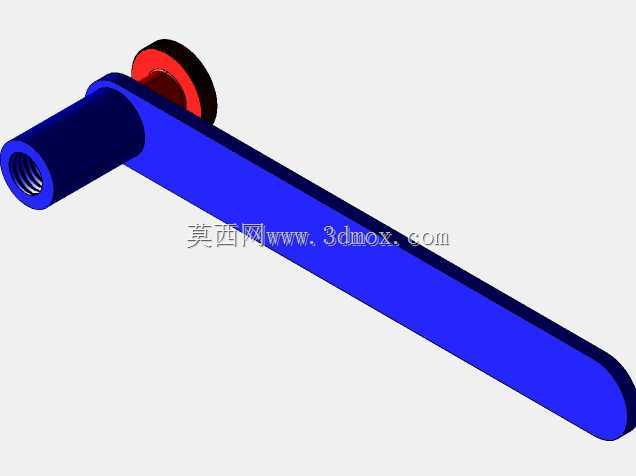

　　结构核心功能是依靠内置弹簧的蓄能释放，实现螺母与螺杆的自动旋合锁紧，作业时无需持续施加外部旋转驱动力，仅需完成初始对位与轴向按压即可触发整个旋入过程。整套结构分为三个核心功能段：前端的螺纹导向段、中部的弹簧蓄能段、尾部的限位锁紧段。前端导向段做了15度的导入倒角，倒角长度覆盖1.5个螺距，可抵消螺杆与螺母初始对位时±0.8mm的径向偏差，避免螺纹错牙导致的滑牙问题；导向段内壁开有深度0.1mm的储油槽，可预涂少量锂基润滑脂，降低螺纹旋合过程中的摩擦阻力，减少铝制、铜制软质螺纹件的表面划伤概率。

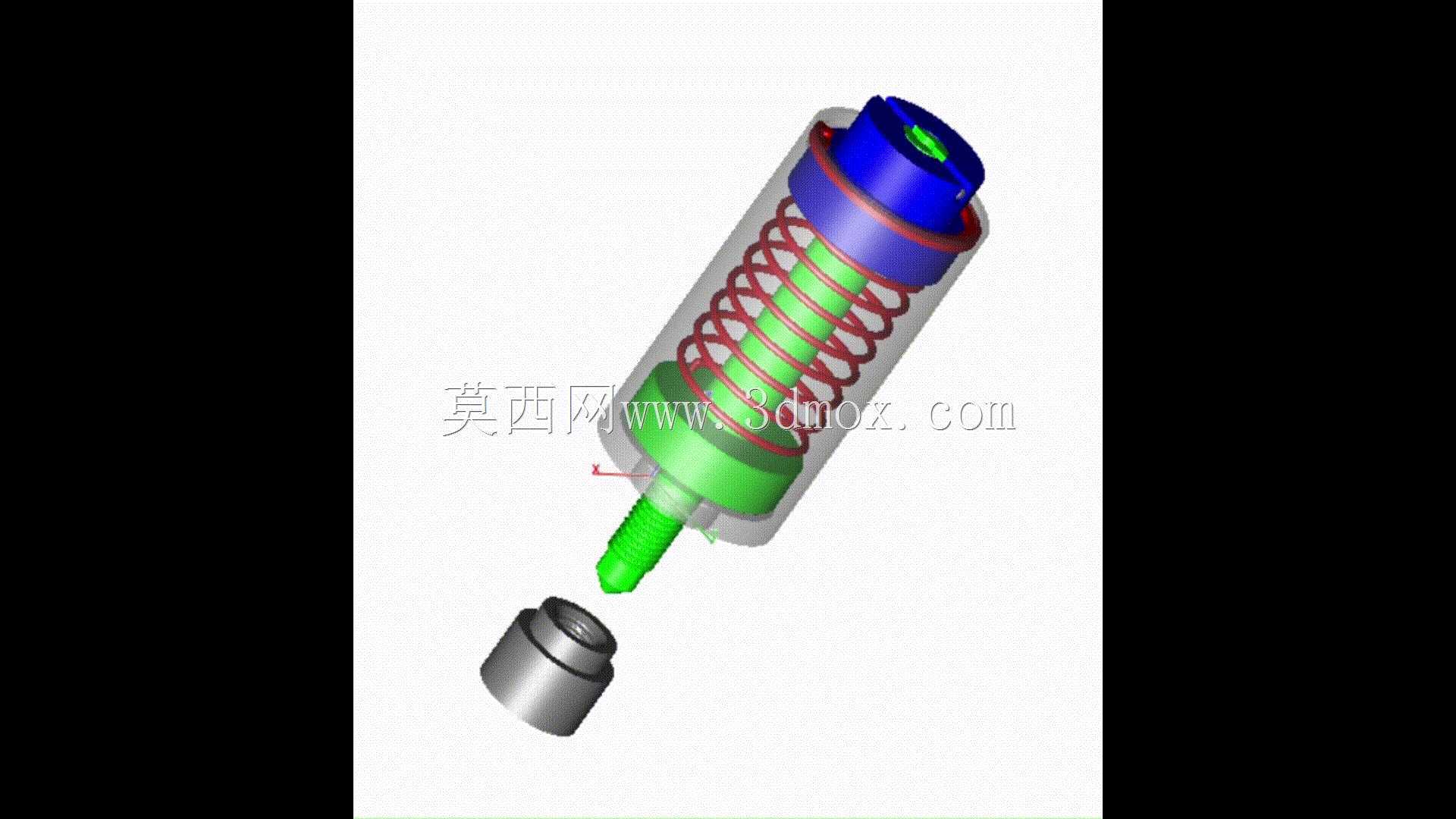

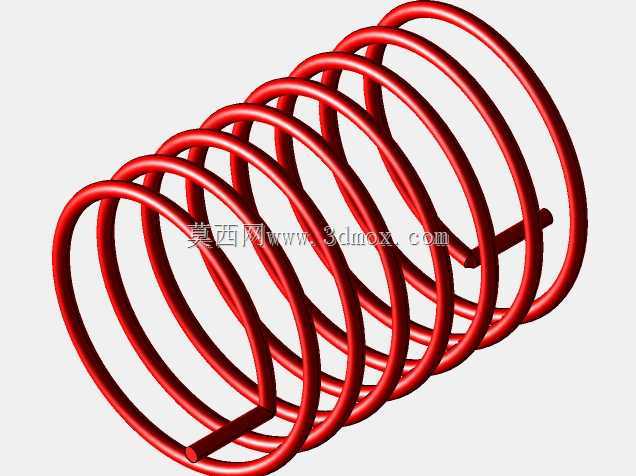

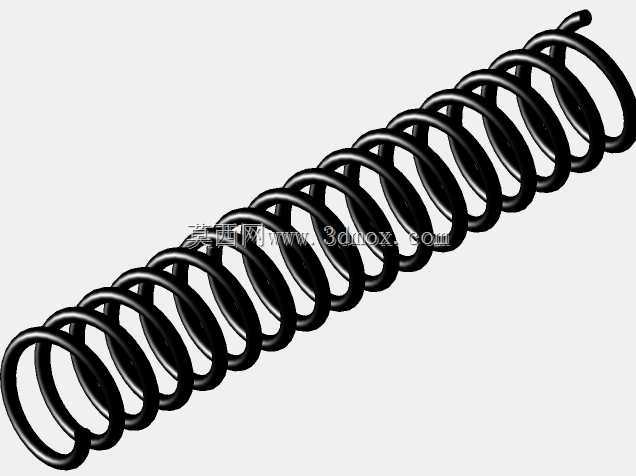

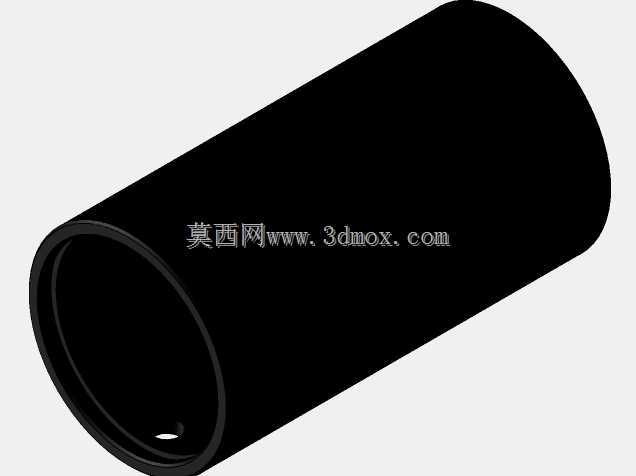

　　中部弹簧蓄能段采用等节距圆柱螺旋压缩弹簧，弹簧线径根据适配螺纹规格调整，以M6螺纹适配版本为例，弹簧线径0.8mm，中径12mm，自由长度42mm，预压量8mm，最大工作压缩量20mm，可提供12N到28N的轴向输出力，匹配M6螺纹8.8级强度下的推荐预紧力区间，不会出现预紧力过大导致的螺纹牙变形，也不会因预紧力不足导致连接松脱。弹簧外侧的套筒采用45号钢表面发黑处理，内壁粗糙度控制在Ra1.6，减少弹簧伸缩过程中的卡滞风险；套筒侧壁开有宽度2mm的导向槽，与内部推杆的导向销配合，限制推杆的周向转动自由度，保证推杆仅能做轴向直线运动，避免弹簧扭转蓄能时出现周向攒动。

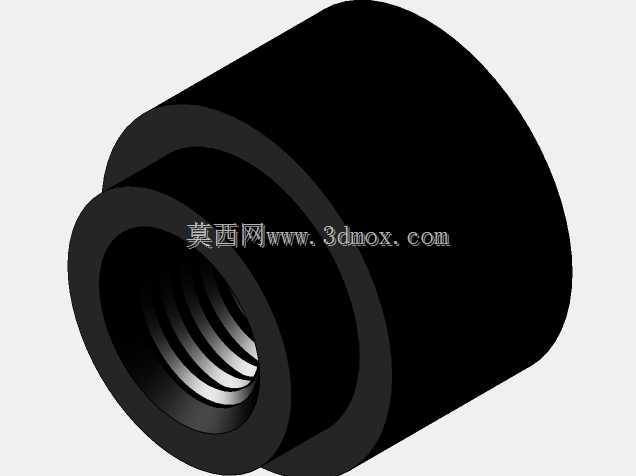

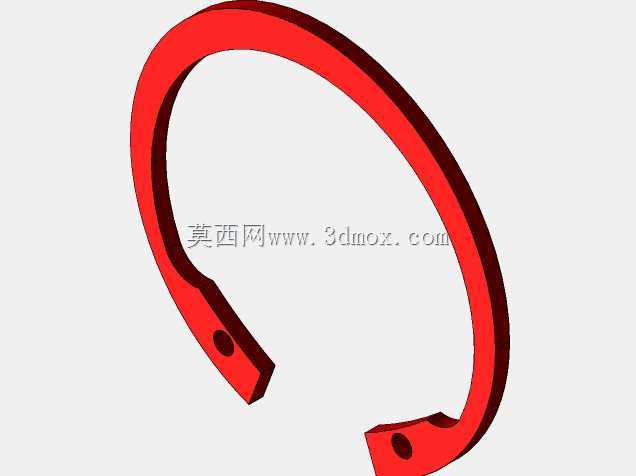

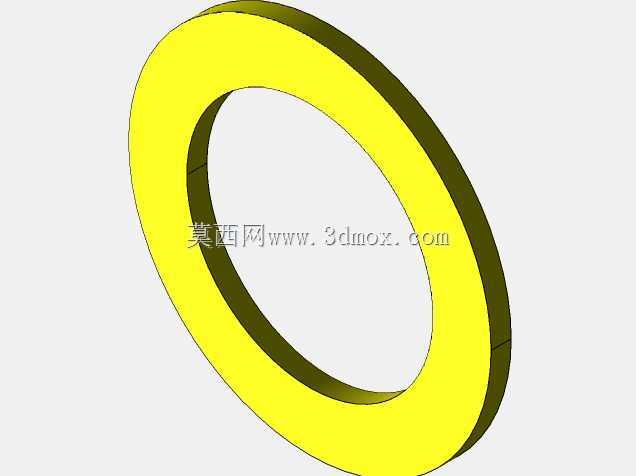

　　尾部的限位锁紧段与外部安装支架配合，安装边界上，整套结构的最大外径为22mm，总长度在自由状态下为68mm，最大压缩状态下长度为48mm，安装时可通过尾部的外螺纹段（M14×1.5）固定在装配工位的固定板上，安装孔位预留直径15mm的通孔即可，轴向安装空间预留不小于75mm即可满足全行程动作需求，径向预留空间不小于30mm即可避开周边工装的干涉。

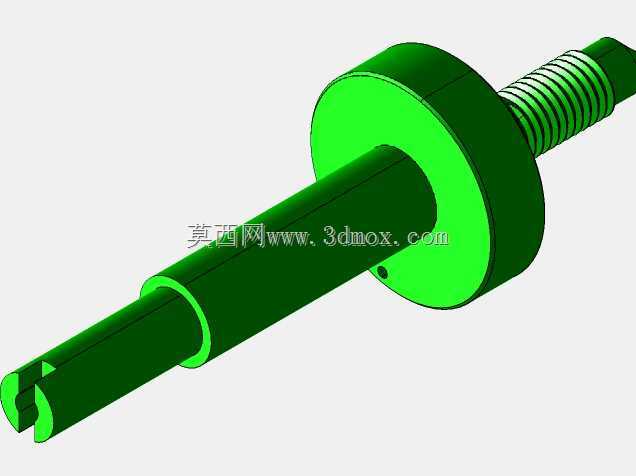

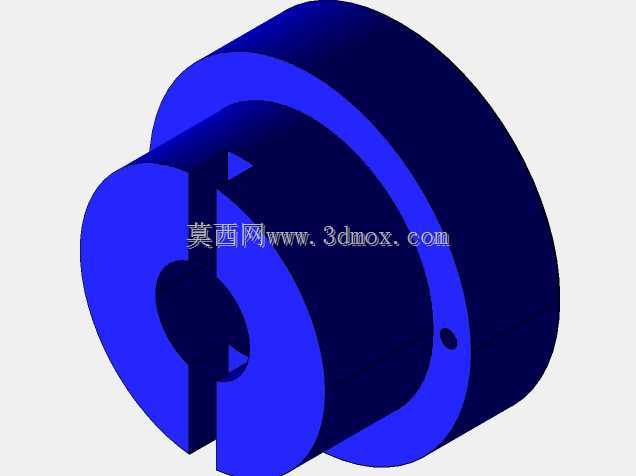

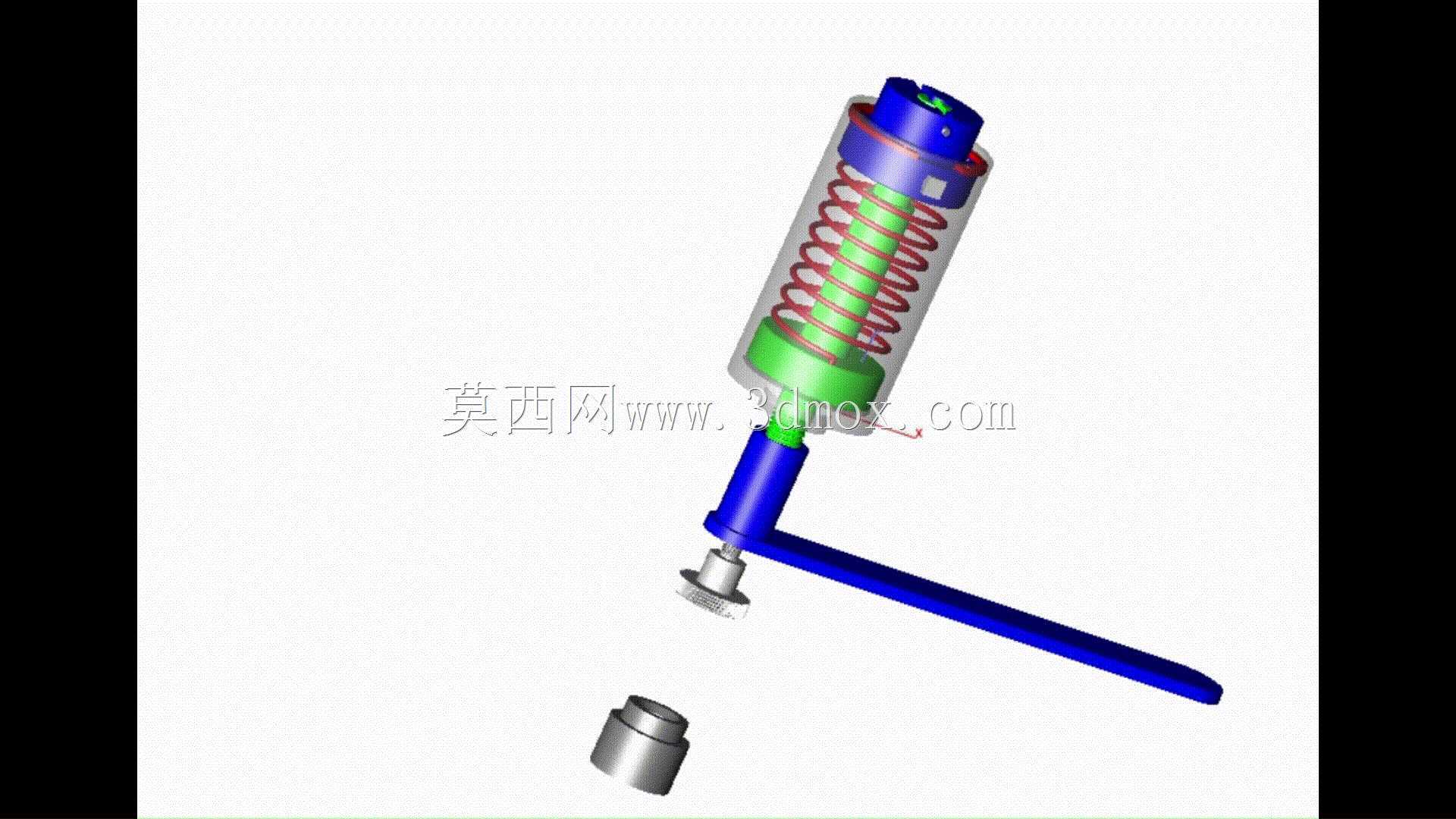

　　设计过程中重点优化了螺纹旋合的触发逻辑：当轴向按压套筒使弹簧压缩到设定行程时，前端的锁止钢球会从推杆的锁止槽中脱出，此时弹簧释放的轴向力会通过内部的螺旋导向槽转化为旋转力矩，带动螺母沿着螺杆的螺纹轨迹自动旋入，旋入过程中会根据螺纹导程自动匹配旋转速度，无需额外设置旋转驱动参数；当螺母旋入到设定深度后，前端的限位台阶会与被连接件表面接触，此时弹簧剩余的预紧力会刚好达到螺纹连接的推荐预紧值，自动停止旋入动作，不会出现过拧滑牙的问题。针对不同螺距的螺纹适配，仅需更换前端的螺母夹持套与内部的螺旋导向套即可，无需更换整套主体结构，夹持套采用开口弹性结构，可适配对边尺寸公差在±0.2mm内的六角螺母，更换时间不超过30秒，适配多品种小批量的装配生产需求。

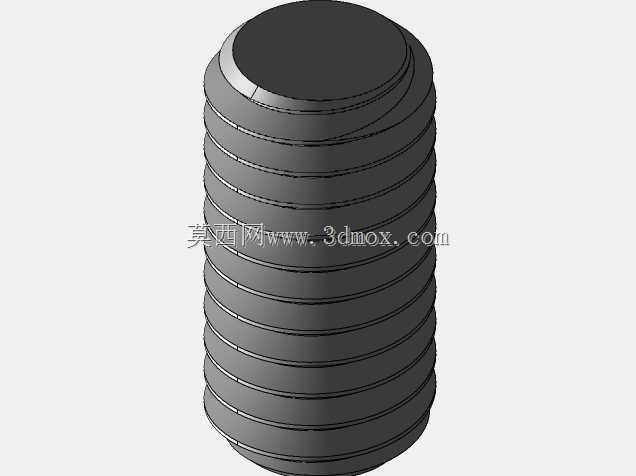

　　实际应用中需要注意，该结构适配的螺杆端面需要做不小于1×45度的导入倒角，若螺杆端面为平切无倒角结构，会增大初始对位的卡滞概率；同时弹簧的预压量需要根据实际螺纹的摩擦系数做微调，针对不锈钢螺纹件，由于摩擦系数较大，可将预压量增大2mm，提升初始旋入的力矩输出；针对表面做了镀锌钝化处理的螺纹件，摩擦系数较小，可适当减小预压量，避免旋入速度过快导致的螺纹磕碰。结构内部没有易损的电子元件，所有运动部件均为金属件，日常维护仅需定期清理螺纹部位的金属碎屑，每10万次作业后补充一次润滑脂即可，维护成本远低于电动螺丝刀类的主动拧紧设备，在小扭矩、高节拍的螺纹装配场景下，作业稳定性比传统电动拧紧方案高40%以上，不会出现电动螺丝刀扭矩漂移导致的装配不良问题。
