固体弹丸侵彻复合材料板数值模拟分析模型

　　在防护结构研发、航空航天抗冲击设计、装甲材料性能验证等工程场景中，弹丸对靶板的侵彻过程分析是材料选型、结构优化环节的核心验证内容，这类高速冲击过程无法通过常规静态力学试验完整捕捉瞬态应力传播、材料失效演化的全过程，依托显式动力学仿真完成的数值模拟，能够复现从弹丸接触靶板初始时刻到侵彻完成、应力波完全耗散的全周期物理过程，为防护结构的参数迭代提供量化的数据支撑。该模型围绕固体弹丸垂直侵彻纤维增强复合材料板的典型工况搭建，建模阶段首先完成弹丸与靶板的几何构型简化，弹丸采用常规卵形头部实心结构，忽略表面加工纹理、微小倒角等对冲击结果影响可忽略的细节，保证弹体质量、头部曲率半径、弹身直径等核心参数与试验用标准弹完全一致；

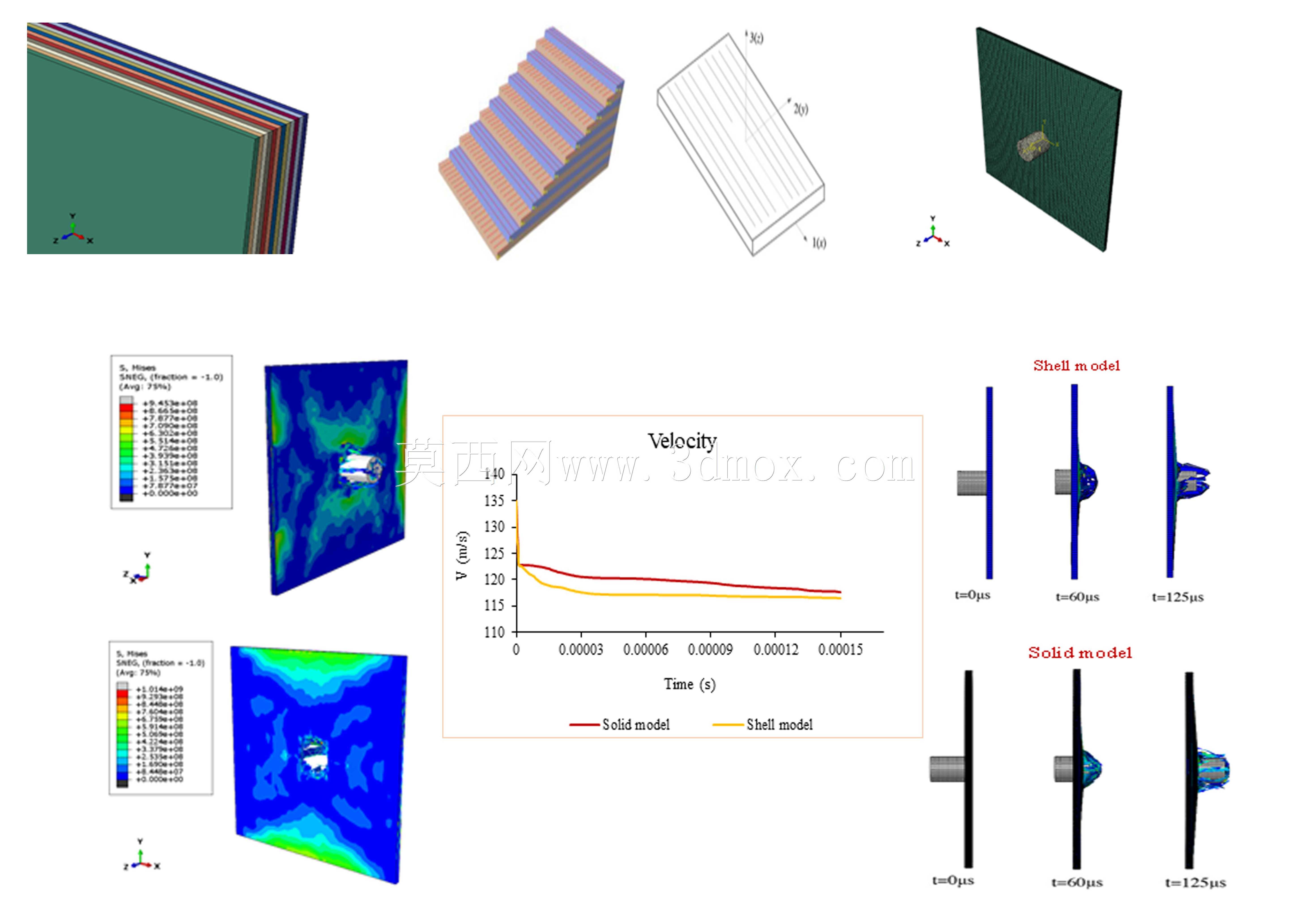

　　靶板采用层合板结构建模，按照实际铺层方向、单层厚度完成几何分层，建模时预留弹着点周边足够的计算域范围，避免边界反射的应力波对核心侵彻区域的计算结果产生干扰，靶板边缘设置与实际夹持工况匹配的固支约束，还原试验环节靶板的安装固定状态。材料本构选择阶段，弹丸采用金属弹体常用的Johnson-Cook本构模型，输入对应金属材料的密度、弹性模量、泊松比以及应变率相关的失效参数，保证高应变率下弹体的变形、侵蚀行为与实际工况吻合；复合材料层合板采用适配层间失效、纤维断裂、基体开裂多种失效模式的连续损伤本构，分别输入纤维方向、垂直纤维方向的强度参数，以及层间界面的内聚力模型参数，能够同时捕捉侵彻过程中纤维断裂、基体压溃、

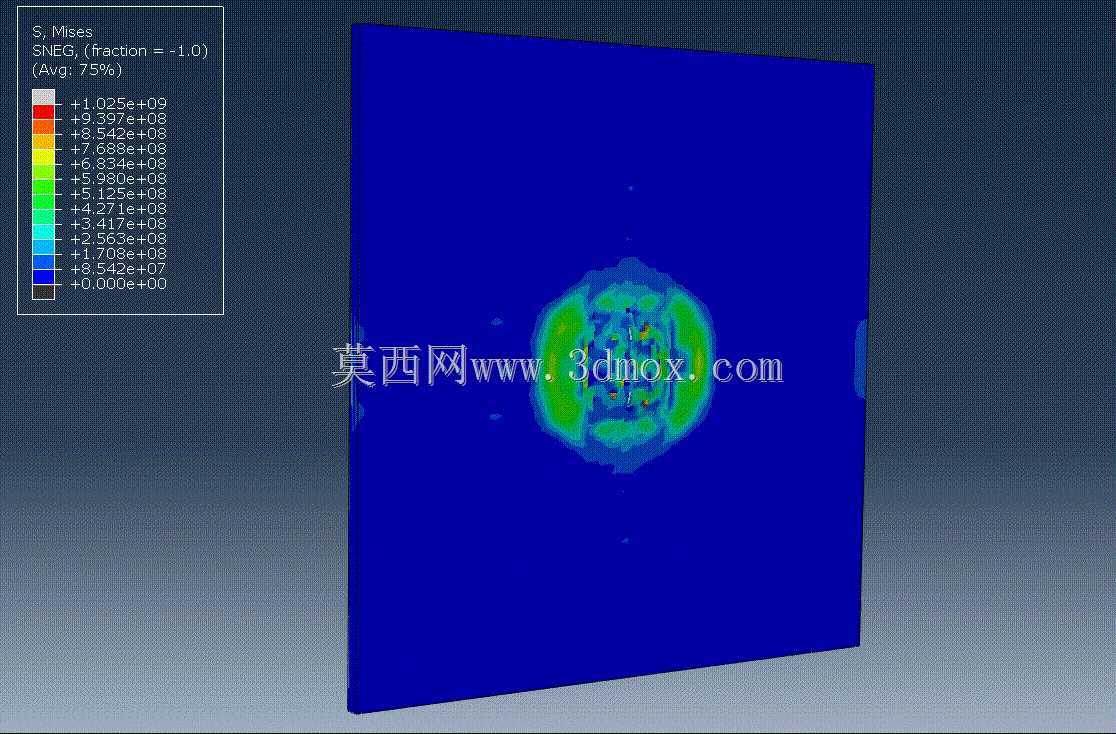

　　层间分层三类典型的复合材料失效行为。网格划分环节采用分区网格策略，弹着点周边三倍弹径范围内的核心区域采用加密结构化网格，网格尺寸控制在弹身直径的二十分之一以内，保证应力波传播、材料失效的计算精度，远离弹着点的外围区域采用渐变粗网格，在不影响核心区域计算精度的前提下控制整体计算规模，弹丸与靶板之间设置侵蚀接触算法，当单元达到失效阈值后自动从计算域中删除，避免单元大畸变导致的计算终止，同时设置全局通用接触，捕捉层间分层后不同铺层之间、失效单元与剩余结构之间的二次接触行为。从计算输出的结果来看，该模型能够完整呈现弹丸接触靶板初始时刻的压缩应力波传播过程，弹着点位置首先出现局部高压压溃区，随着弹丸持续侵彻，纤维在弹体挤压下发生拉伸断裂，

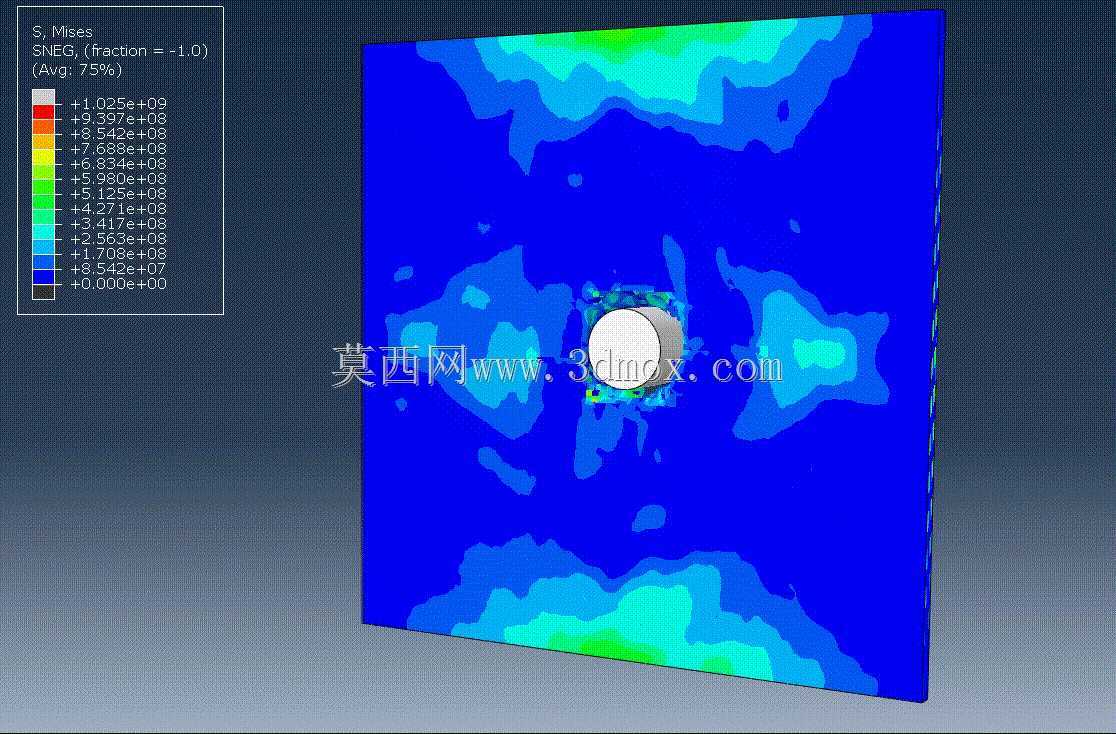

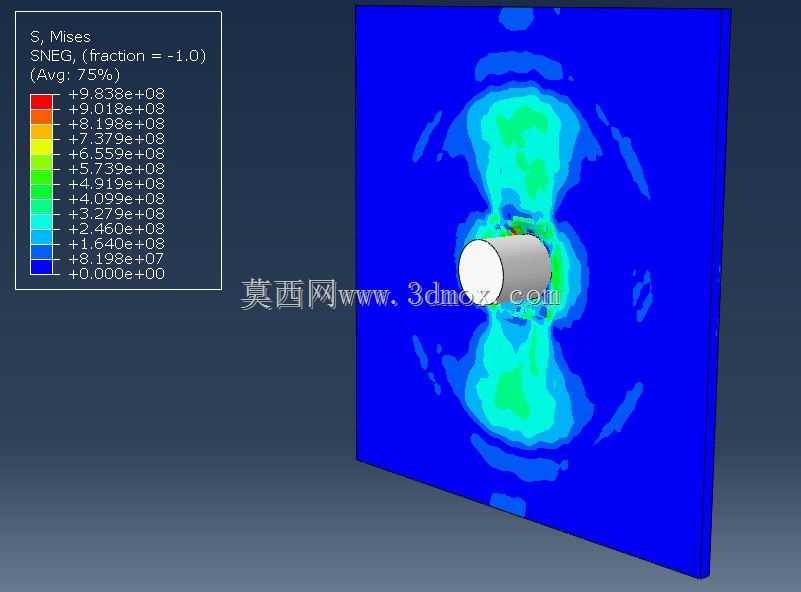

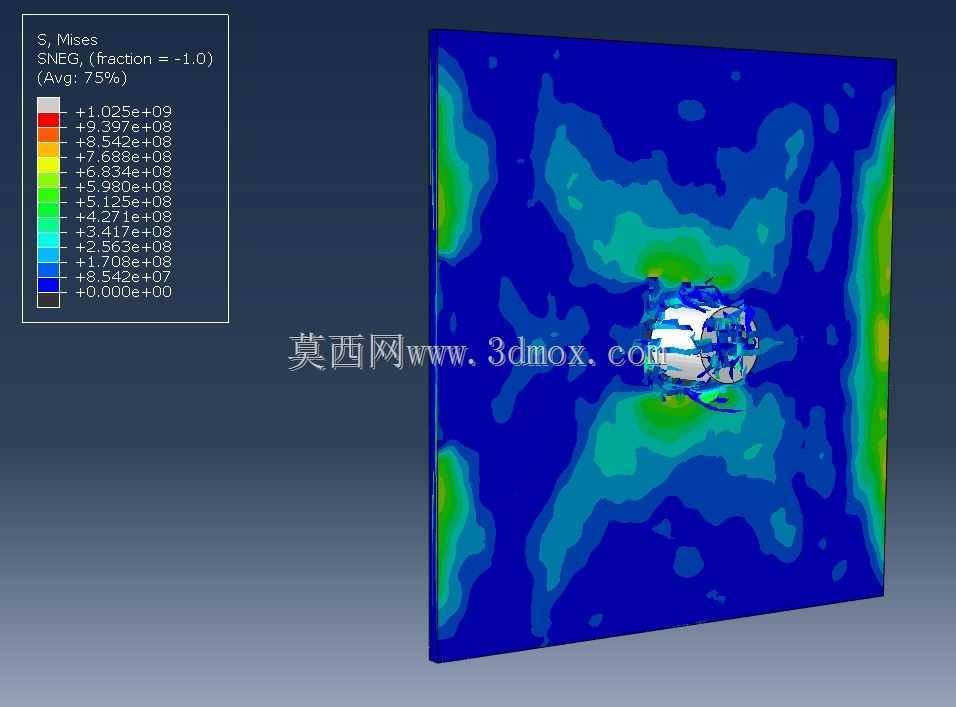

　　层间界面在剪切应力作用下出现分层扩展，靶板背面在弹丸贯穿前会出现典型的鼓包变形，最终形成与弹径匹配的穿孔，穿孔周边的分层区域范围、剩余结构的应力分布都能通过云图直观呈现，与同工况下的实弹打靶试验结果吻合度较高。这类仿真模型在工程应用中，能够替代部分成本高昂的实弹打靶试验，快速完成不同弹丸入射速度、不同靶板铺层角度、不同靶板厚度下的抗侵彻性能对比，在单兵防护装备研发、飞行器结构抗鸟撞/破片冲击设计、重要设施防护结构优化等场景中，能够大幅缩短研发周期，降低试验成本，建模过程中对接触算法、网格尺寸、材料本构参数的校准逻辑，也能为同类型高速冲击仿真项目提供可复用的建模参考，帮助结构设计人员快速搭建符合工程精度要求的冲击仿真模型，获取可靠的结构抗冲击性能数据。
