在普通车床、六角车床等常规机加工工序中,轴类、盘类及异形坯件的装夹定位精度直接决定了后续切削、镗铣工序的形位公差达标率,这套可调式夹持机构正是针对CA6140类通用机床的工装适配需求设计,可直接安装在机床工作台面或中拖板预设的T型槽位上,替代原有手动压板、简易角铁等零散装夹配件,解决小批量多规格工件装夹找正耗时久、重复定位精度差的问题。

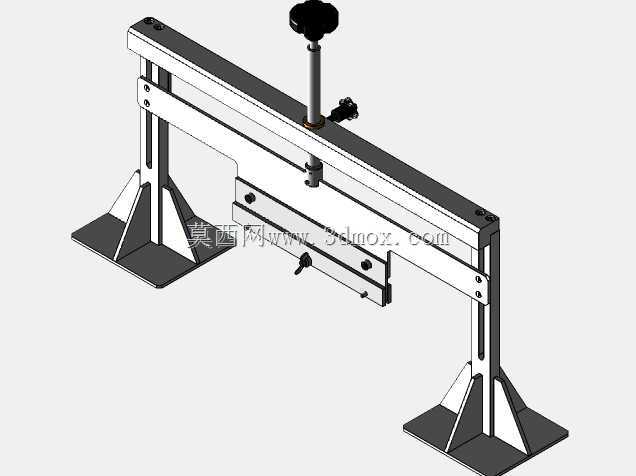

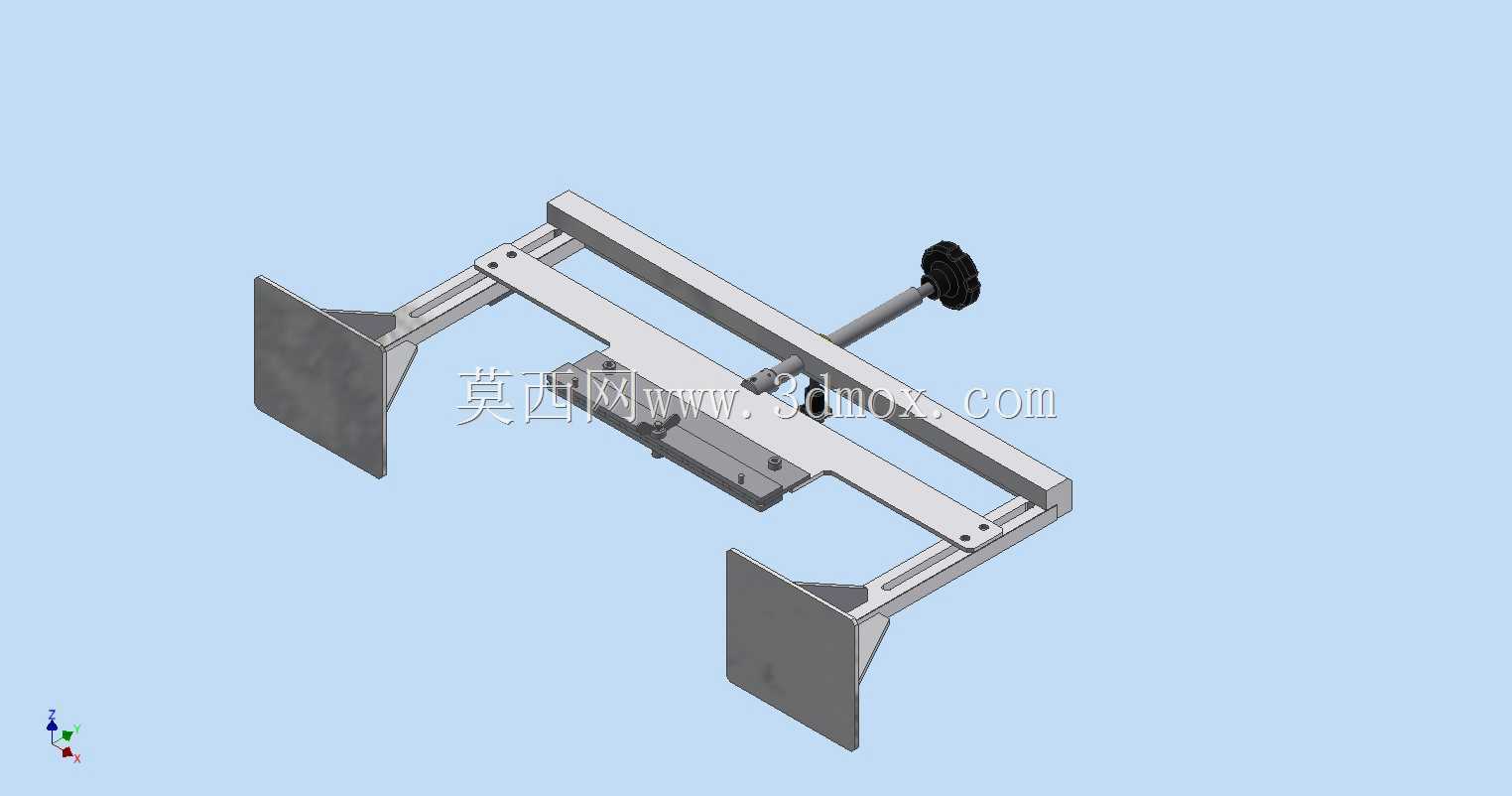

整套机构采用对称式双夹臂布局,主体承载框架为两根平行布置的矩形截面型钢构件,通过两端的连接座形成刚性龙门式结构,框架中部设置有带梯形螺纹的调节丝杆,丝杆顶端配置手轮,转动手轮即可驱动中部的滑动压块沿框架导轨方向做直线往复运动,实现夹持行程的无级调节。两侧夹臂的工作端设置有可拆卸的L型定位挡板,挡板与夹臂主体之间通过腰型孔连接,可根据工件的外形尺寸调整挡板的伸出长度与夹持高度,适配不同截面尺寸的坯件装夹需求,挡板工作面加工有网状防滑纹,避免切削过程中工件受切削力作用发生位移窜动。
从安装边界来看,整套机构的底部安装孔位间距匹配CA6140车床中拖板的标准T型槽间距,无需额外加工转接板即可直接固定,整体安装后在机床上的占用空间控制在横向420mm、纵向280mm范围内,不会干涉机床原有刀架的进给行程,也不会影响尾座顶尖的正常使用。夹持行程的调节范围覆盖0至260mm,可满足直径30mm至250mm范围内的轴类、盘类工件装夹,也可通过更换不同形状的定位挡板,适配方形、异形铸件的装夹定位需求。
设计过程中重点考虑了机加工场景的受力特性,所有承载构件均采用45号钢调质处理,关键受力的丝杆部位采用梯形螺纹设计,相比普通三角螺纹具备更好的自锁性能与承载能力,即使在大切深、断续切削的冲击载荷下,也不会出现夹持松动、机构移位的问题。中部滑动压块与框架导轨之间设置有耐磨铜衬套,长期使用磨损后可单独更换衬套,无需更换整体框架,降低工装的维护成本。两侧夹臂与框架主体之间采用螺栓紧固的可拆连接方式,可根据特殊加工需求更换加长夹臂,拓展机构的夹持范围。
实际生产应用中,这套机构可用于车床加工时的工件轴向定位、异形件的辅助夹持,也可安装在钻床、铣床工作台面上作为通用平口钳的补充工装,针对批量较小、外形特殊无法使用标准卡盘装夹的工件,可快速调整夹持位置完成装夹,相比传统的压板螺丝装夹方式,单次装夹找正时间可缩短60%以上,重复定位精度可控制在0.05mm以内,有效提升小批量机加工工序的生产效率,降低操作工人的装夹劳动强度。机构的所有调节部位均设置有锁紧装置,调整到位后可通过锁紧螺母固定丝杆位置,避免加工过程中受振动影响导致夹持间隙变化,保障加工过程的稳定性。
