车间物料周转用带集水盘笼式推车

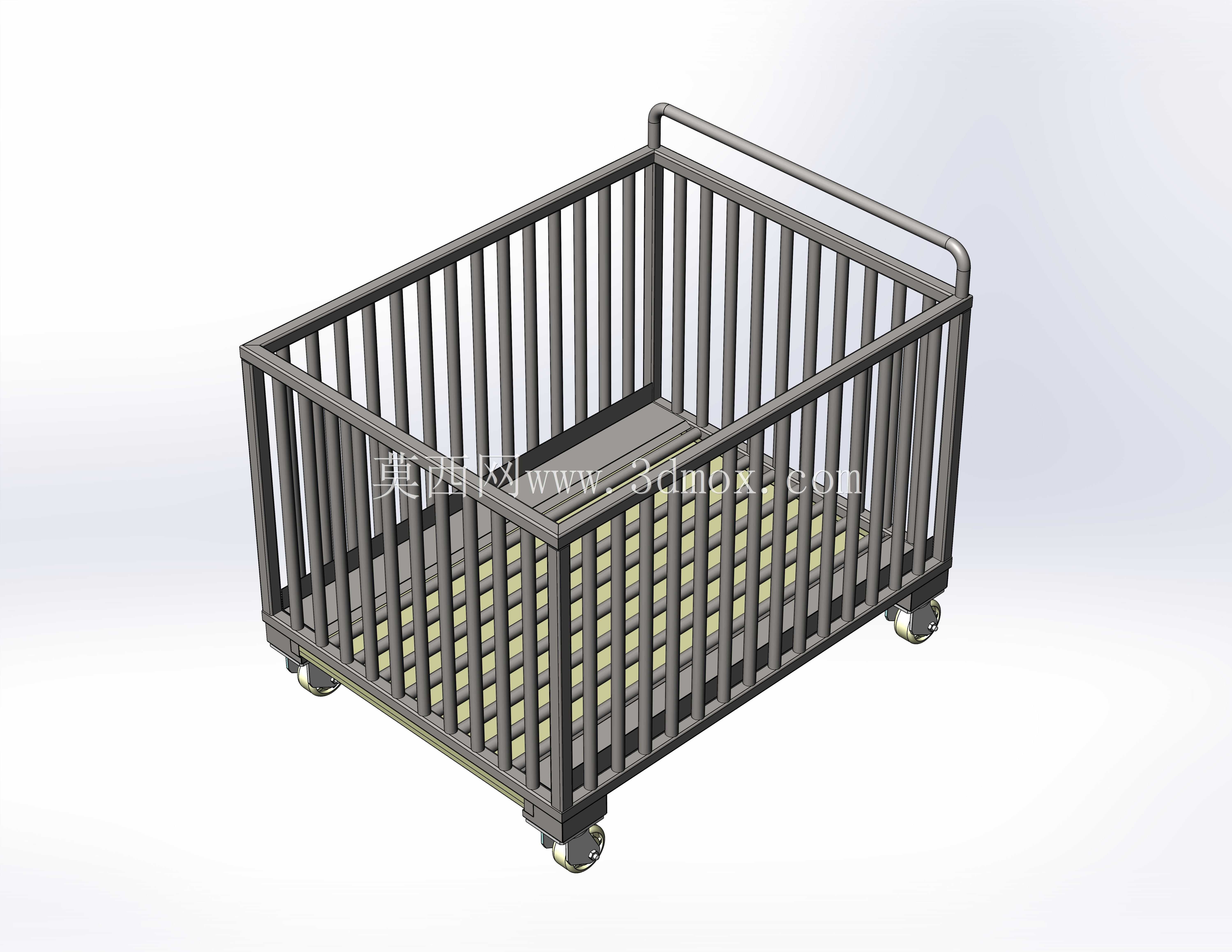

　　在机械加工车间的工序间物料转运、零部件清洗后暂存周转、潮湿工件短距离搬运场景中，普通网格周转车往往存在残液滴漏污染地面、工件带液转运过程中积液残留导致工件锈蚀、转运过程中细小工件从栏栅缝隙掉落的痛点，这款带集水盘的笼式推车正是针对这类现场实际需求完成的结构设计。从结构功能层面看，整车采用栏栅式围边设计，竖向栏杆采用等间距排布，间距控制在20mm以内，既能够保证围边的整体结构强度，避免装载较重金属工件时围边出现外扩变形，又能最大限度降低整车自重，减少操作人员推行过程中的发力负担，同时栏栅的通透结构也方便操作人员从任意角度观察车内物料的装载状态，及时发现物料偏载、小件卡滞等异常情况。底部集成的集水盘是这款推车的核心功能结构，

　　集水盘采用整体折边焊接结构，边缘设置15mm高的挡水边，能够完全承接工件表面滴落的切削液、清洗水、防锈油等液体，避免液体滴落到车间地面造成地面湿滑引发安全隐患，同时集水盘采用坡度设计，在靠近推车一侧设置排液塞，日常使用中积攒的废液可以通过打开排液塞统一导流到废液收集桶内，不需要操作人员额外抬升整车倾倒废液，降低清洁维护的工作量。行走机构采用四个带刹车的万向脚轮，脚轮的安装座采用加厚钢板焊接结构，与车架底部的承托方管采用满焊连接，能够承受单轮150kg以上的载荷，整车额定装载质量可以达到500kg，满足绝大多数机加工车间中小型零部件的单次转运需求；其中两个脚轮带侧向刹车结构，踩下刹车后可以同时锁定滚轮转动与轮组转向，在上下料工位、

　　清洗工位临时停靠时不会出现溜车移位的问题，适配车间地面存在轻微坡度的使用场景。车架的推行扶手采用一体化弯管结构，扶手高度设置在距离地面900mm的位置，符合成年人站立推行的人机工程学高度，扶手表面做圆弧打磨处理，没有尖锐焊疤与棱角，避免操作人员推行过程中剐蹭划伤，扶手与车架主体采用斜撑加固，在重载推行时扶手不会出现晃动摇摆的问题。从设计思路层面，这款推车在建模阶段就充分考虑了车间现场的实际使用边界：整车外部长宽高尺寸控制在1200mm800mm1000mm，能够顺利通过车间内绝大多数宽度1000mm的人行通道，也能够适配标准货运电梯的轿厢尺寸，满足跨楼层物料转运的通行需求；围边的高度设置为700mm，

　　既能够保证堆叠装载的工件不会在转运过程中从侧边滑落，又不会因为围边过高导致操作人员取放底层工件时需要过度探身，降低取料的劳动强度。车架主体的所有焊接位置都做了去焊渣打磨处理，表面采用喷塑防锈工艺，能够适应车间内存在切削液飞溅、空气湿度较高的使用环境，避免长期使用后出现锈蚀掉漆的问题；底部的集水盘与车架主体采用可拆卸式螺栓连接，当集水盘出现磕碰变形或者锈蚀损坏时，可以单独拆卸更换，不需要整体报废车架，降低设备的长期使用成本。在实际应用中，这款推车除了用于机加工车间的带液工件转运，也可以用于食品加工车间的物料周转、仓储环节的零散货品搬运、生产现场的工装工具集中转运，集水盘的结构也可以承接货品表面的冷凝水、清洁残留水渍，拓展了设备的适用场景。建模过程中对所有的管材连接位置、脚轮安装位置、集水盘密封位置都做了干涉检查，确保实际生产加工时各个零部件能够顺利装配，不存在结构冲突；栏栅的排布也做了等距阵列约束，保证加工时下料尺寸统一，降低生产加工的下料难度，适合批量加工制作。
