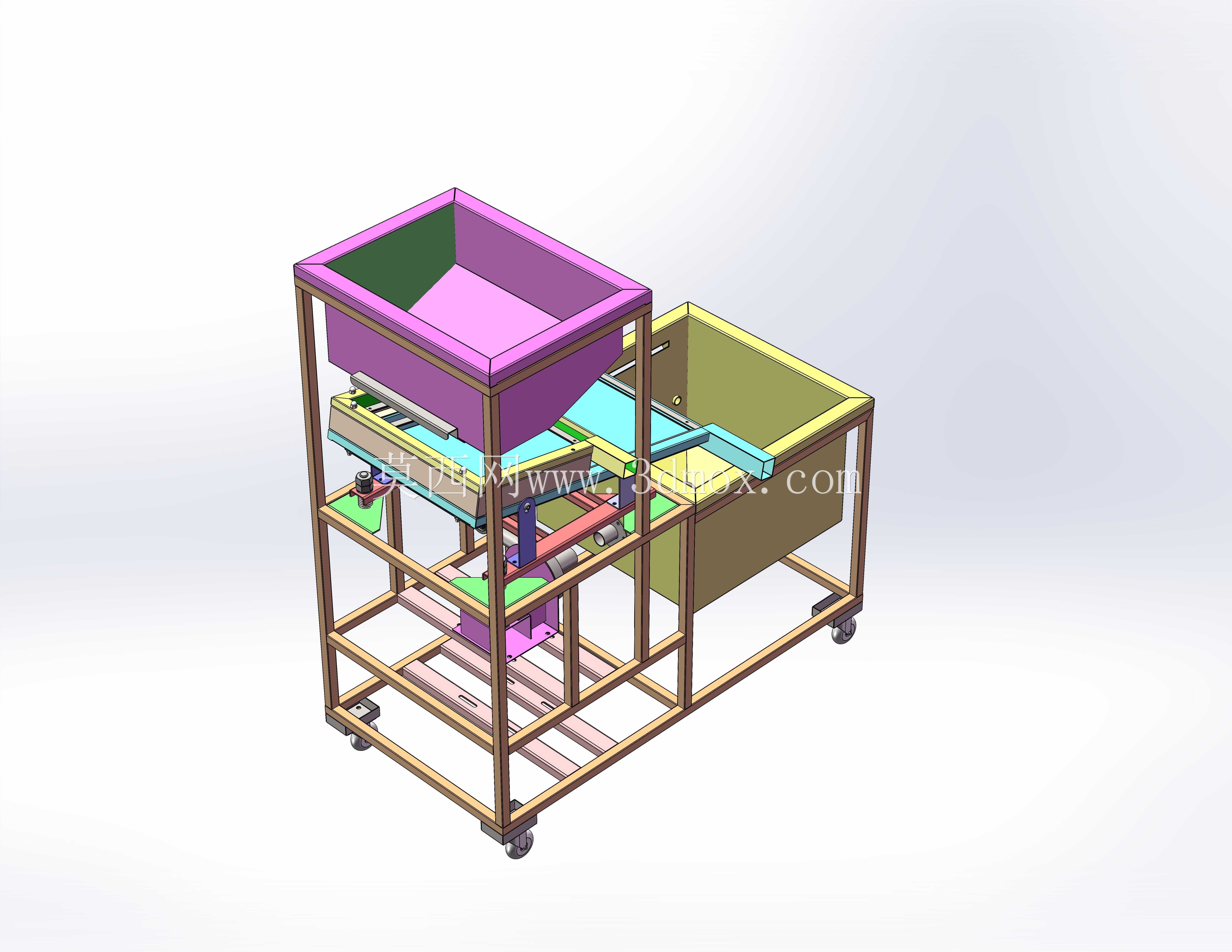

带移动脚轮的双层物料分级振动筛结构

　　在散料处理的生产场景里，不管是粮食初加工、塑料粒子分级、小型五金件分选还是农副干货除杂，这类带移动脚轮的双层振动筛都是车间里灵活补位的实用设备，不用做固定地基安装，推到对应工位接电就能用，适配多品种小批量的柔性生产需求，不用为单一筛分工序单独布设固定生产线，能大幅降低中小加工车间的设备投入成本。

　　从实际使用逻辑来看，设备上层设置的大料斗做了上宽下窄的锥斗设计，斗体出口位置预留了调节挡板的安装位，作业时可以根据待筛分物料的粒径、堆积密度调整出料开度，直接控制物料落到筛面的下落速度，避免短时间大量物料堆积在筛网进料端造成筛孔堵塞、筛分效率下降的问题。双层筛网的布局可以一次性完成三种粒径规格的物料分级，上层筛网截留大尺寸杂质或者大粒径成品，中层筛网完成中等粒径物料的筛分，最下层收集细粒径料或者粉料，三个出料溜槽分别对应不同的筛分层，朝设备侧方伸出，能直接对接周转箱或者小型接料输送带，不用额外增设导流结构。

　　做结构设计的时候，整个筛体的支撑框架采用标准工业型材拼接成型，型材连接处采用角件加螺栓紧固的连接方式，不用做复杂的焊接加工，后期如果需要调整筛体倾角、更换不同规格的筛网，只需要松开对应位置的紧固件就能调整，维护便利性很高。筛体和支撑框架之间设置了弹性减振元件，能把振动组件产生的激振力大部分隔离在筛体部分，避免振动直接传递到机架造成整机移位、紧固件松动的问题，底部安装的四个万向脚轮其中两个带刹车锁定结构，移动到作业位置后踩下刹车就能固定设备位置，作业过程中不会因为振动出现滑移。驱动部分采用偏心块激振结构，安装在筛体的侧下方位置，配重块的角度可以根据筛分物料的特性调整，改变激振力的大小和方向，针对流动性差的物料可以加大激振力，让物料在筛面上保持均匀的跳跃前进状态，避免堵网；针对易碎的物料可以适当降低激振力，减少物料在筛分过程中的破损率。

　　从安装边界的尺寸来看，整机长度控制在1.4米以内，宽度控制在0.8米以内，整机高度不超过1.3米，不管是推到车间的流水线旁作为在线筛分单元，还是放在原料仓库旁做原料初筛，都不会占用过多的通道空间，常规宽度0.9米的车间通道就能顺利通行，不用专门拓宽作业通道。设备的接电位置设置在机架侧方的走线槽内，线缆做了防磨防护，移动设备的时候不会出现线缆拖拽刮破的问题，料斗和筛体的连接位置做了快拆结构，需要清理筛网或者更换不同目数的筛网时，不需要复杂的工具就能把上层料斗拆下，快速完成筛网的更换或者残留物料的清理，换产作业的时间能压缩到十分钟以内，适配多品种物料频繁换产的加工场景。

　　在细节结构处理上，所有和物料接触的板面都做了折边加强处理，避免长期受物料冲击出现板面变形，出料溜槽的倾斜角度设置为45度，能保证筛分后的物料靠自重顺利滑出，不会在溜槽内积料。机架底部的型材上预留了接料盘的安装位，如果筛分过程中有粉料撒漏，可以直接落到接料盘里，定期清理就能保持作业区域的整洁，不会让撒漏的物料落到地面造成车间扬尘或者滑倒风险。筛体的侧边设置了观察开口，不用拆开筛体就能直接观察到筛面上的物料流动状态，作业过程中如果发现物料走偏、筛网堵塞的问题，可以及时调整激振力或者进料速度，保证筛分精度稳定。
