可移动多层工业物料晾晒挂架结构

　　这款可移动多层晾晒挂架，主要面向表面处理、小件喷涂、食品加工、电子元器件烘干等需要临时摊晾、悬挂沥水或静置固化的生产场景，区别于传统固定置物架，它的核心设计逻辑是适配车间内工序间的物料周转需求，解决固定晾晒位占用空间、物料转运二次搬运的痛点。

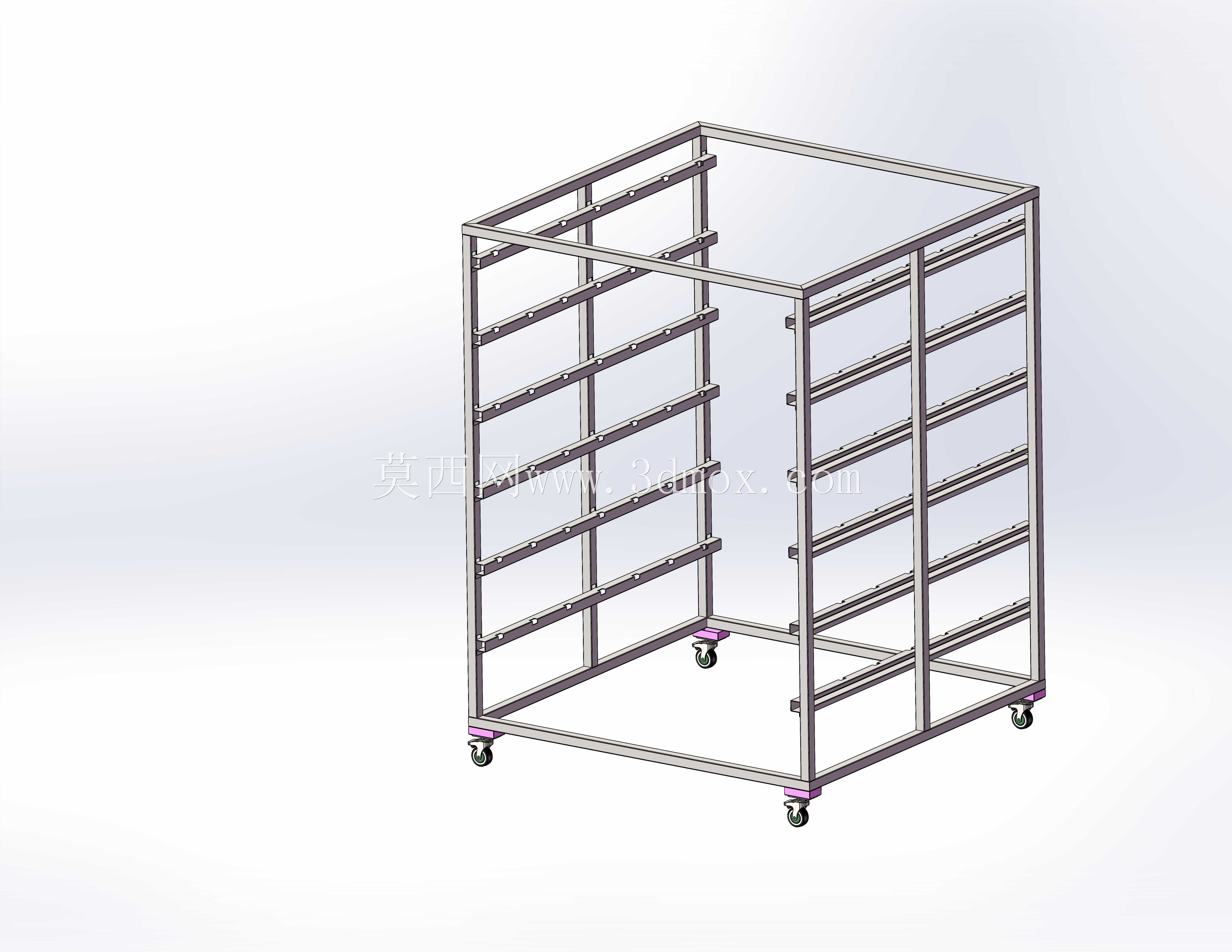

　　从结构设计来看，整体采用方管焊接框架结构，主体框架选用标准规格的薄壁矩形钢管，在保证整体结构刚性的前提下尽可能降低自重，避免满载推移时出现框架变形。框架整体为立方体开放式结构，三个立面设置多层横向挂杆，预留一个完整开放面作为物料取放操作面，操作人员无需绕架即可完成所有层位的物料挂取，适配单人操作的作业动线。挂杆采用等间距排布，间距根据常规待晾晒工件的悬挂高度预留，避免上下层物料出现触碰、剐蹭，每层挂杆与主框架采用满焊连接，挂杆表面做钝化处理，减少长期接触潮湿物料带来的锈蚀问题，同时避免焊渣凸起刮伤待加工工件表面。

　　底部配置四个带刹车的万向脚轮，脚轮安装位采用三角加强筋焊接加固，避免满载推移时脚轮安装座出现开焊变形；两个对角脚轮带刹车锁定结构，推移到指定晾晒位置后踩下刹车即可固定架体位置，避免车间地面轻微坡度或外力碰撞导致架体滑移。脚轮选用聚氨酯包胶材质，推移时噪音低，不会划伤环氧地坪车间地面，单轮额定载荷满足整架满载物料的承重需求，安全系数预留1.5倍以上。

　　从安装边界与尺寸适配来看，整体外形宽度控制在常规车间通道通行宽度范围内，可顺利通过1.2米宽的车间人行通道与标准防火门，无需额外拆解即可完成跨车间转运；整体高度适配成年人站立操作的舒适取放高度，最高层挂杆高度不超过1.8米，操作人员无需借助登高梯即可完成最上层物料的取放，降低登高作业的安全风险；底部框架距离地面预留100mm左右的间隙，适配常规液压叉车的叉齿高度，需要长距离转运时可直接用叉车托起整架转运，无需逐件卸载物料。

　　功能设计上，开放式的框架结构保证了各个方向的空气流通，挂置物料时各个面都能接触到流通空气，缩短晾晒、沥水、固化的等待时间，相比封闭置物柜的静置效率提升40%以上。框架没有多余的遮挡结构，日常清洁维护时可直接冲洗架体，污水不会在架体内积存，减少卫生死角，适配食品、医药类生产车间的清洁要求。挂杆的排布密度可根据实际使用需求调整，在建模阶段已预留挂杆位置的参数化接口，若需要适配更大尺寸的工件，可快速调整挂杆间距重新出图加工，无需重构整体框架模型。

　　在实际生产应用中，这类挂架可直接对接上下工序：前道工序完成喷涂、清洗、浸漆的工件，可直接挂在挂架上，推移到晾晒区静置，待工序完成后直接推移到下道工序工位，减少工件的二次搬运次数，降低搬运过程中工件磕碰损伤的概率。相比传统的固定晾晒架，这种可移动结构不需要在车间地面做固定安装，可根据生产任务的变化灵活调整摆放位置，在生产淡季时可推移到车间边角位置堆叠存放，减少生产空间的无效占用。框架的所有焊接位置都做了打磨圆角处理，没有尖锐的焊疤棱角，避免操作人员上下料时被划伤，符合车间安全生产的设计要求。
