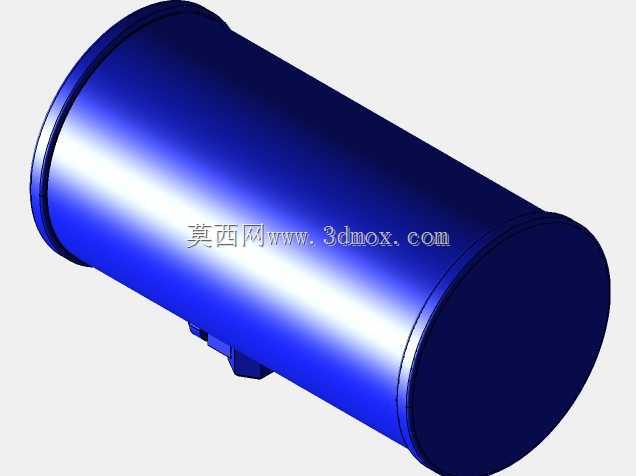

卧式圆筒型液体接收储液罐体结构

　　在工业流体输送、制冷循环、化工介质中转这类涉及液态介质管控的场景里，这类卧式圆筒结构的液体接收装置是管路系统里很常见的承压储液部件，核心作用是在介质流动路径中提供缓冲空间，分离管路里裹挟的气态杂质，存储一定容量的液态介质，避免后端泵体或者执行部件出现气蚀、供液不足的问题。从结构设计逻辑来看，采用圆筒形主体是承压容器的经典选型，同等壁厚下圆筒结构的环向应力分布最均匀，能在满足承压要求的前提下尽可能降低壳体壁厚，控制整体重量，同时圆筒的曲面结构不会出现应力集中的直角拐点，长期承受交变压力时的疲劳寿命更有保障。主体两端采用标准椭圆封头结构收口，相比平盖封头，椭圆封头的受力过渡更顺滑，和筒体连接的环缝位置焊接应力更小，

　　不需要额外做太厚的加强结构就能匹配筒体的承压等级，封头边缘的翻边结构也能给焊接装配提供足够的操作空间，保证环焊缝的熔透质量。筒体下方设置的凸台接口是核心的介质进出通道，设计时特意将接口位置布置在筒体轴线的正下方，一方面能保证停机或者检修时筒体内的残留液体可以完全排空，不会出现积液残留导致的介质变质、冻裂或者腐蚀问题，另一方面下置接口的管路走向更贴近安装基面，能减少管路弯折的数量，降低管路沿程阻力。筒体两端的外延法兰边是安装定位的核心结构，法兰端面加工有密封槽，可以适配O型圈或者金属缠绕垫片，和上下游设备对接时通过螺栓锁紧就能实现可靠密封，法兰的螺栓孔位置采用跨中布置，避免和筒体下方的支撑结构、管路接口出现位置干涉，

　　安装时不需要额外调整管路角度就能完成对位。做三维建模的时候，这类部件的核心尺寸边界需要重点把控：首先是筒体的总长和外径，这两个参数决定了设备的整体安装占位，在做系统布局时要预留出两端法兰的螺栓操作空间，尤其是筒体侧面不能和其他管线、结构件出现碰撞，下方要给接口连接的管路、阀门留出足够的安装操作距离；其次是筒体的安装中心高，也就是筒体轴线到安装基面的距离，这个尺寸要匹配下方支撑座的高度，保证接口对接时不会出现管路强行对位产生的装配应力，长期运行时不会因为应力拉扯导致焊缝开裂。从功能特性上来说，这类液体接收装置的内部没有复杂的运动部件，可靠性很高，日常维护只需要定期检查密封面的泄漏情况、底部排污口的通畅性即可，

　　内部的储液容积可以根据系统的循环流量做匹配，容积太小会导致缓冲不足，介质压力波动大，容积太大则会增加不必要的材料成本和安装空间占用。设计时还要考虑筒体的支撑方式，这类卧式罐体通常采用两个鞍式支座支撑，支座的位置要避开筒体的环焊缝，同时距离封头的距离控制在筒体直径的四分之一左右，这个位置的筒体局部应力最小，不需要额外做加强圈就能承受罐体满液时的重量，避免长期运行出现筒体变形。在流体系统的实际运行中，这类接收装置还能起到稳流的作用，上游管路过来的带压液体进入筒体后，流通截面突然变大，流速快速降低，介质里裹挟的气泡会向上浮动聚集在筒体顶部，可以通过顶部预留的排气阀定期排出，避免气体进入下游泵体造成气蚀损伤，也能避免管路里出现气堵导致的介质断流。建模过程中要注意细节结构的处理，比如筒体和封头的焊接坡口、法兰端面的粗糙度要求、接口位置的螺纹或者法兰密封面尺寸，这些细节直接决定了后续出工程图时的加工可行性，不能只做外观曲面而忽略装配和加工需要的工艺结构。另外，筒体的壁厚选择要匹配系统的最高工作压力，还要考虑介质的腐蚀裕量，如果是用于制冷系统的冷媒接收，还要考虑低温工况下的材料低温冲击性能，选用适配的钢材牌号，避免低温脆断。安装边界上还要考虑设备的检修空间，尤其是筒体两端的法兰位置，要预留出螺栓拆装的扳手操作空间，下方的接口位置要预留出阀门拆装的距离，不能紧贴基面或者其他结构件，导致后期维护无法操作。
