机床用后支撑支架结构设计

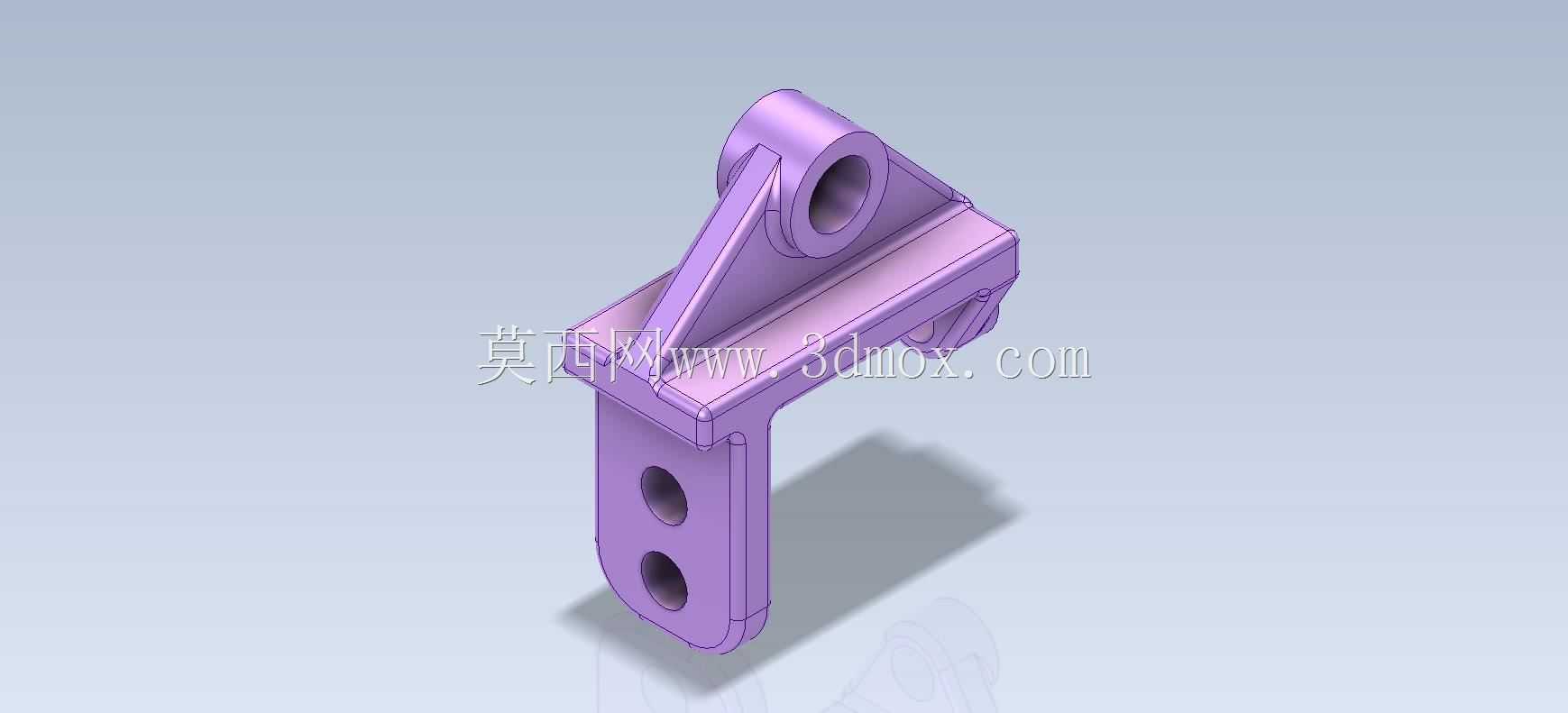

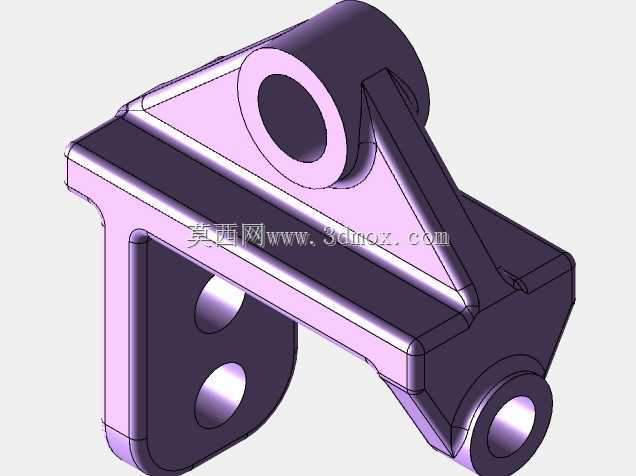

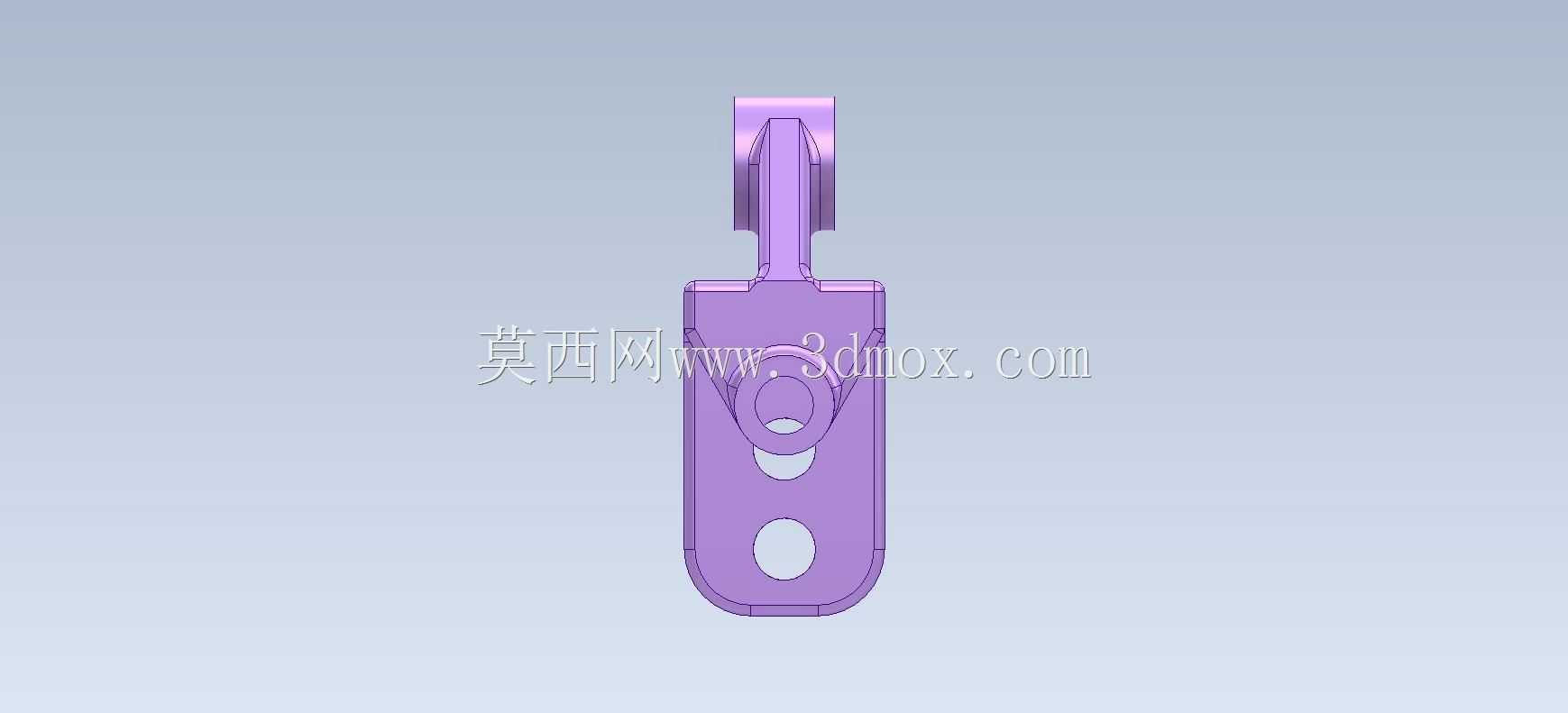

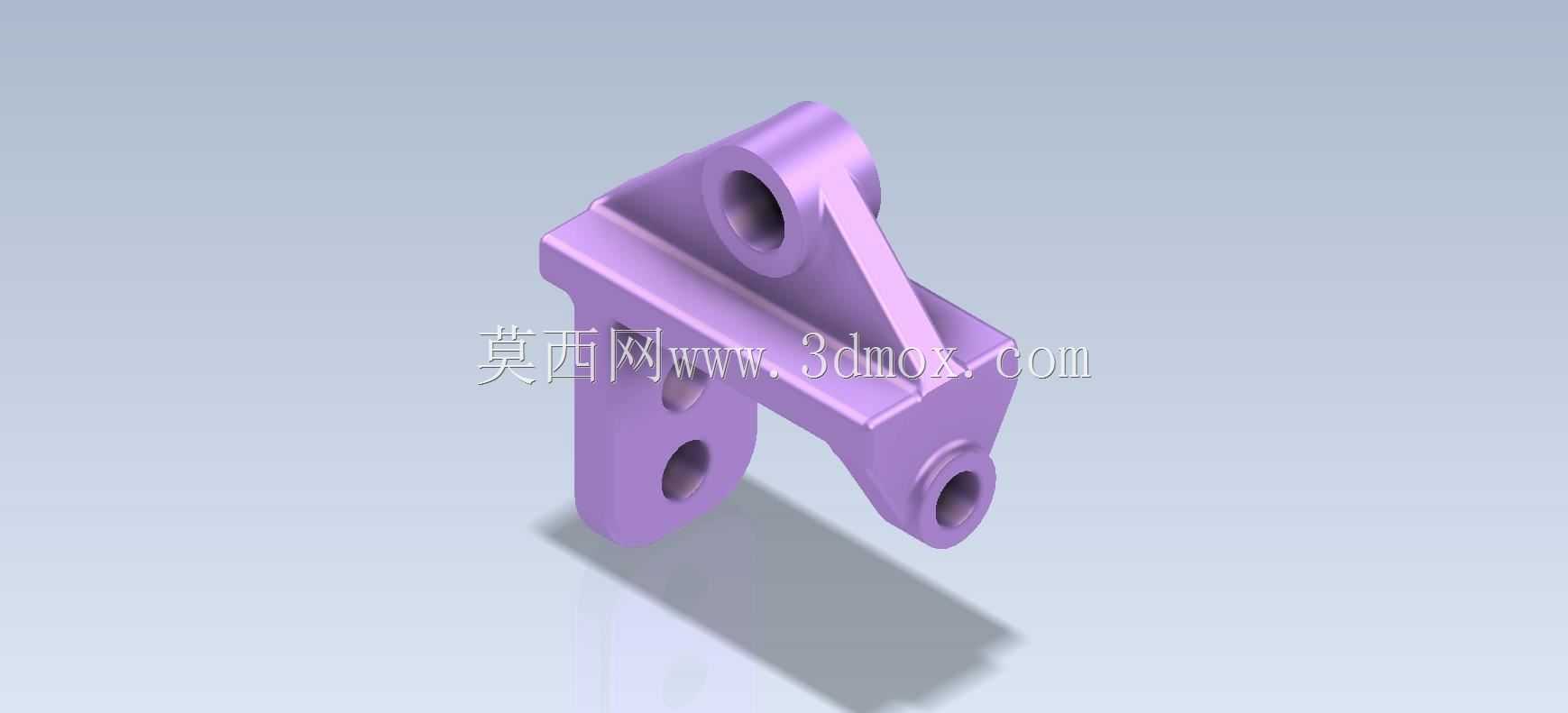

　　这类后支架属于机床辅助支撑类零部件，主要应用在CA6140系列普通车床的进给机构侧部安装位，承担轴类组件的侧向支撑载荷，同时为相邻的传动杆件提供定位基准，避免长悬臂传动结构在高速进给工况下出现挠曲变形，影响加工件的形位公差精度。从结构功能来看，该零件集成了三个同轴度要求不同的安装孔位，上部斜向加强筋连接的通孔用于穿装铰接销轴，实现支架与床身预装座的铰接固定，允许装配时微调安装角度抵消床身铸造面的平面度误差；下部两个平行排布的通孔为螺栓过孔，用于最终锁紧固定，孔位周边做了局部沉台设计，既可以容纳螺栓头部避免突出干涉，又能增加接触面积降低螺栓预紧力对零件局部的压应力。零件侧面的竖向立板是主要承力结构，厚度根据支撑载荷计算取8mm，

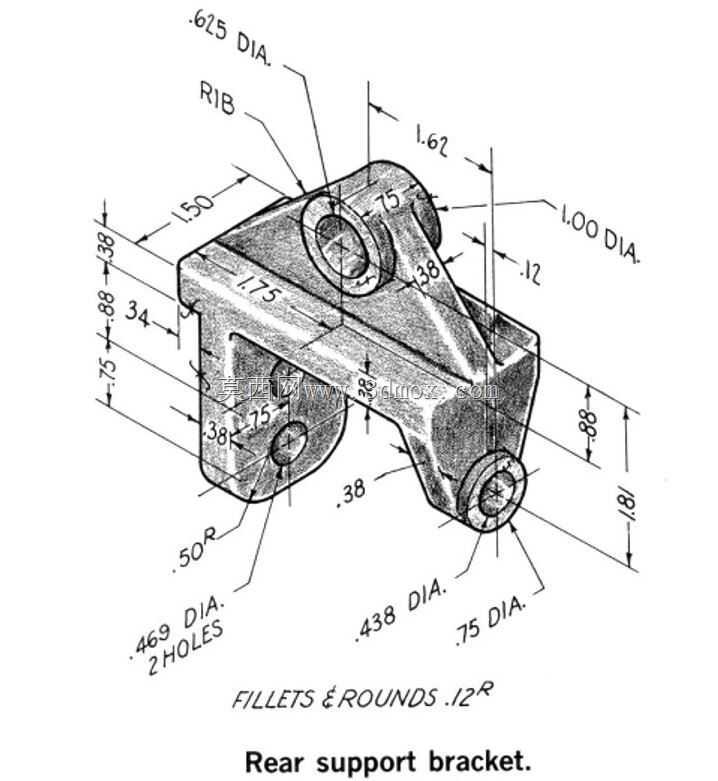

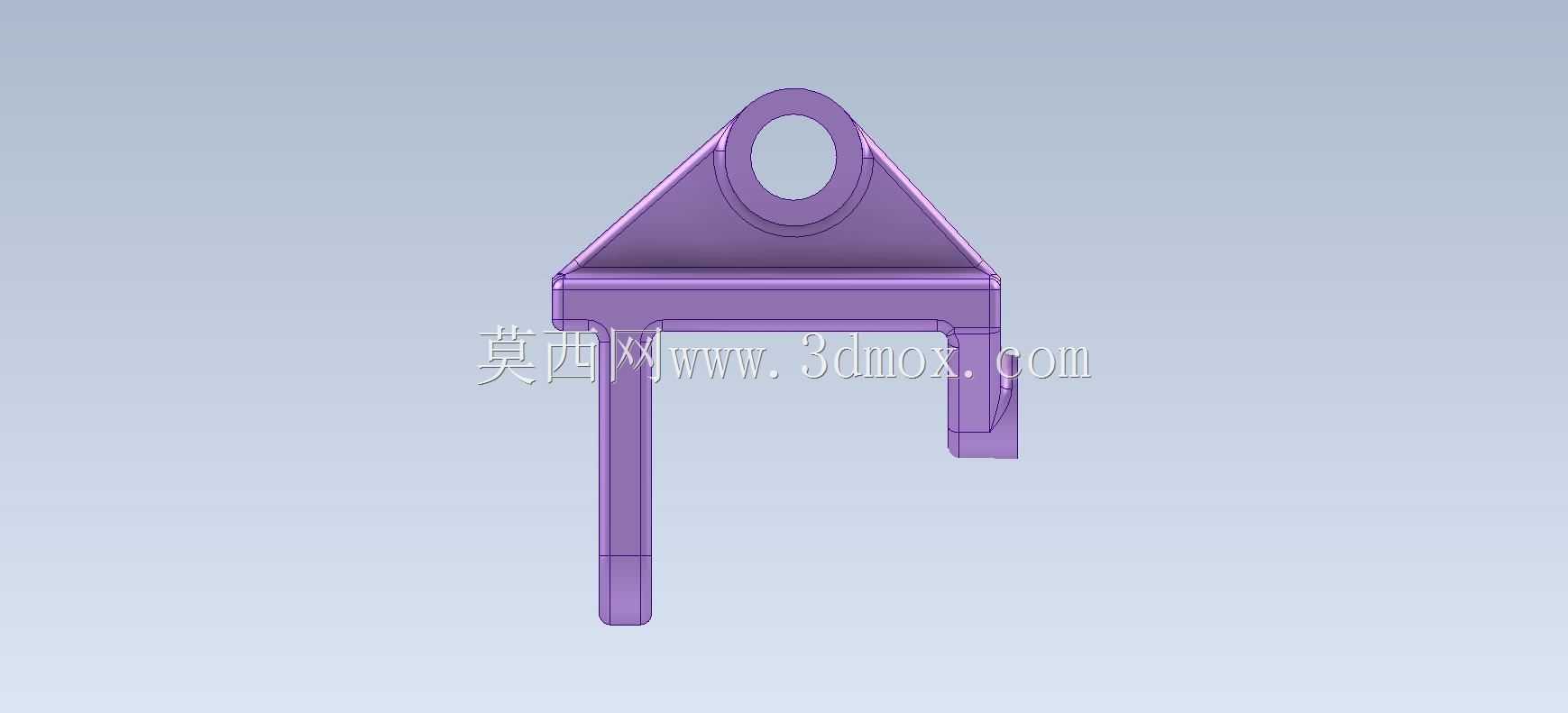

　　立板与安装耳座之间的三角形加强筋采用变圆角过渡，避免铣削加工时出现应力集中，同时减少零件在交变载荷下的疲劳开裂风险，这类加强筋的布局没有采用对称设计，是因为支架安装后单侧靠近车床的溜板箱导轨，需要预留足够的运动间隙，避免溜板快速移动时与支架发生刮碰。从设计思路上看，这类基础练习件的建模逻辑完全贴合实际机加工工艺顺序，首先绘制底部安装面的草图轮廓，拉伸得到主体基座，之后依次拉伸上部的铰接耳座和侧部立板，再添加加强筋结构，最后对所有锐边做C1倒角处理，所有孔位的拔模斜度控制在1°以内，既满足铸件脱模要求，又不会影响后续孔位的精加工余量。安装边界方面，零件总高度控制在120mm以内，横向最大宽度75mm，

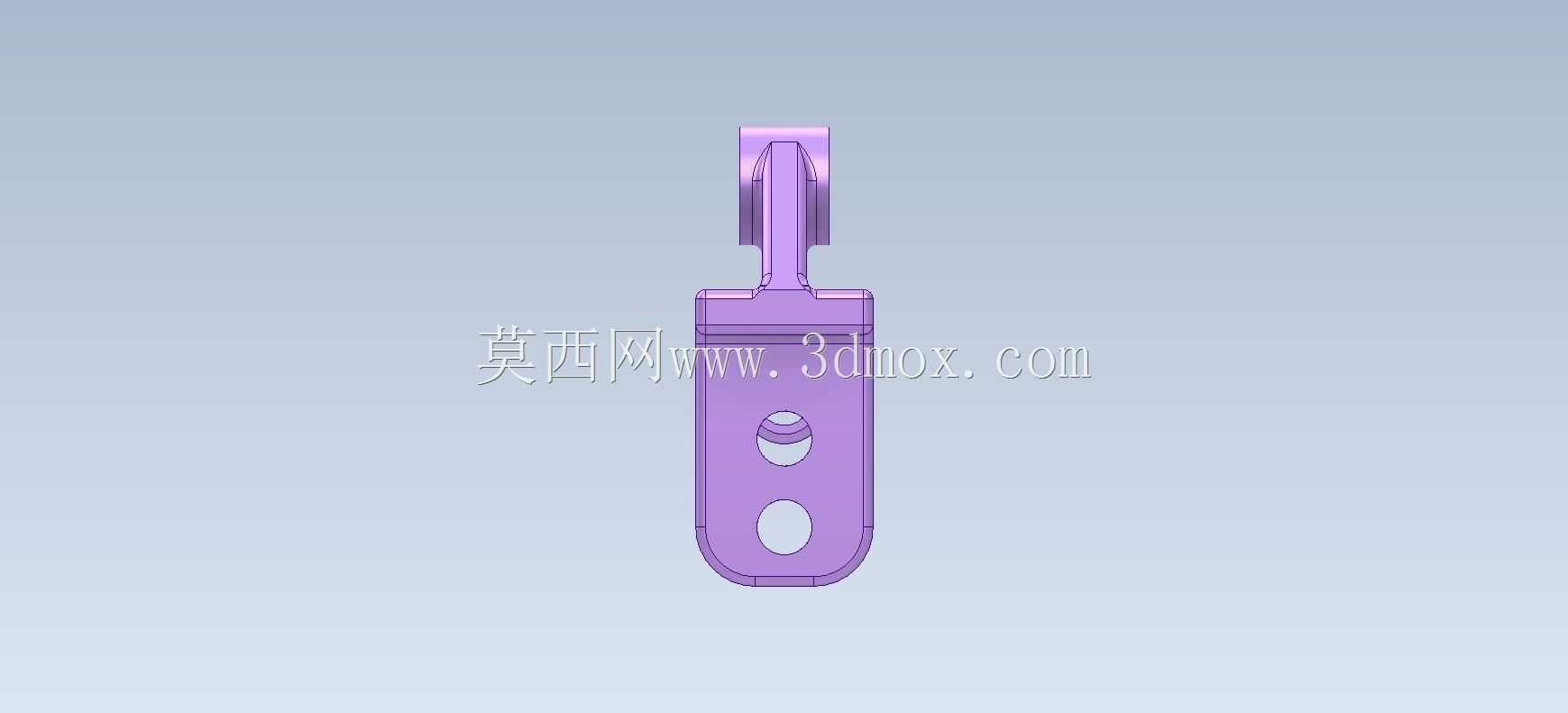

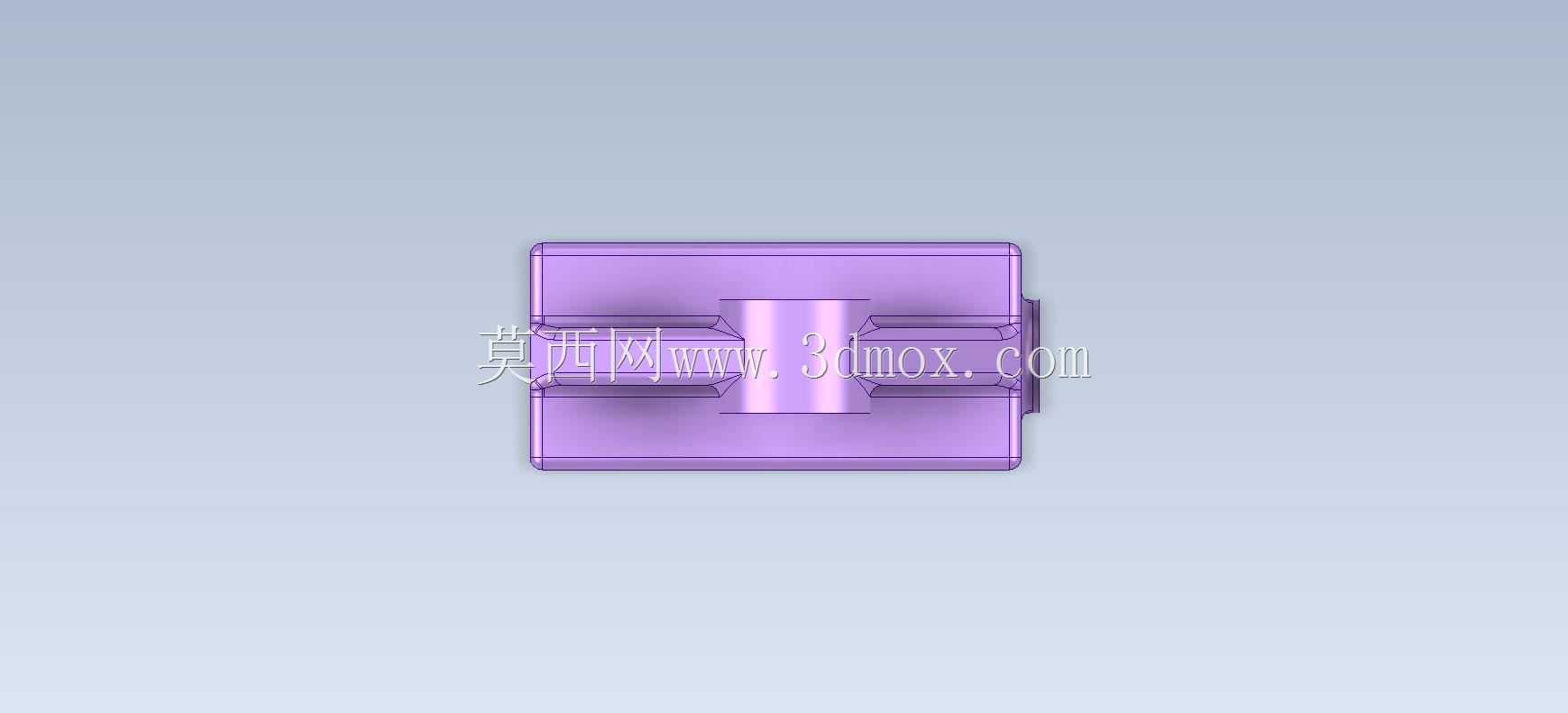

　　安装孔的中心距严格匹配CA6140车床床身预装座的孔位尺寸，下部两个安装孔的中心距为45mm，上部铰接孔中心与下部安装面的垂直距离为92mm，所有安装面的平面度要求控制在0.02mm以内，保证装配后支架不会出现偏斜。实际应用中，这类支架除了在普通车床上使用，经过尺寸微调后也可以适配其他型号的卧式机床进给机构，作为辅助支撑件分担传动杆的径向载荷，尤其是在车床进行大进给量重切削工况时，支架的支撑作用可以有效降低传动杆的振动幅度，提升刀具切削的稳定性，减少加工表面的振纹。建模过程中需要特别注意各孔位的同轴度公差要求，上部铰接孔与下部两个安装孔的平行度公差需要控制在0.03mm以内，否则装配后会出现销轴卡滞、螺栓无法穿装的问题，

　　零件的所有非加工面保留铸造毛坯面，加工面的粗糙度要求为Ra3.2，满足普通机床零部件的装配精度要求。结构上没有设置多余的减重孔，是因为该零件本身尺寸较小，减重对整体重量影响不大，反而会增加铸造和机加工的工序成本，整体结构紧凑，安装后不会占用过多的床身空间，也不会影响周边其他零部件的拆装维护。
