CA6140车床用直角法兰连接弯管结构

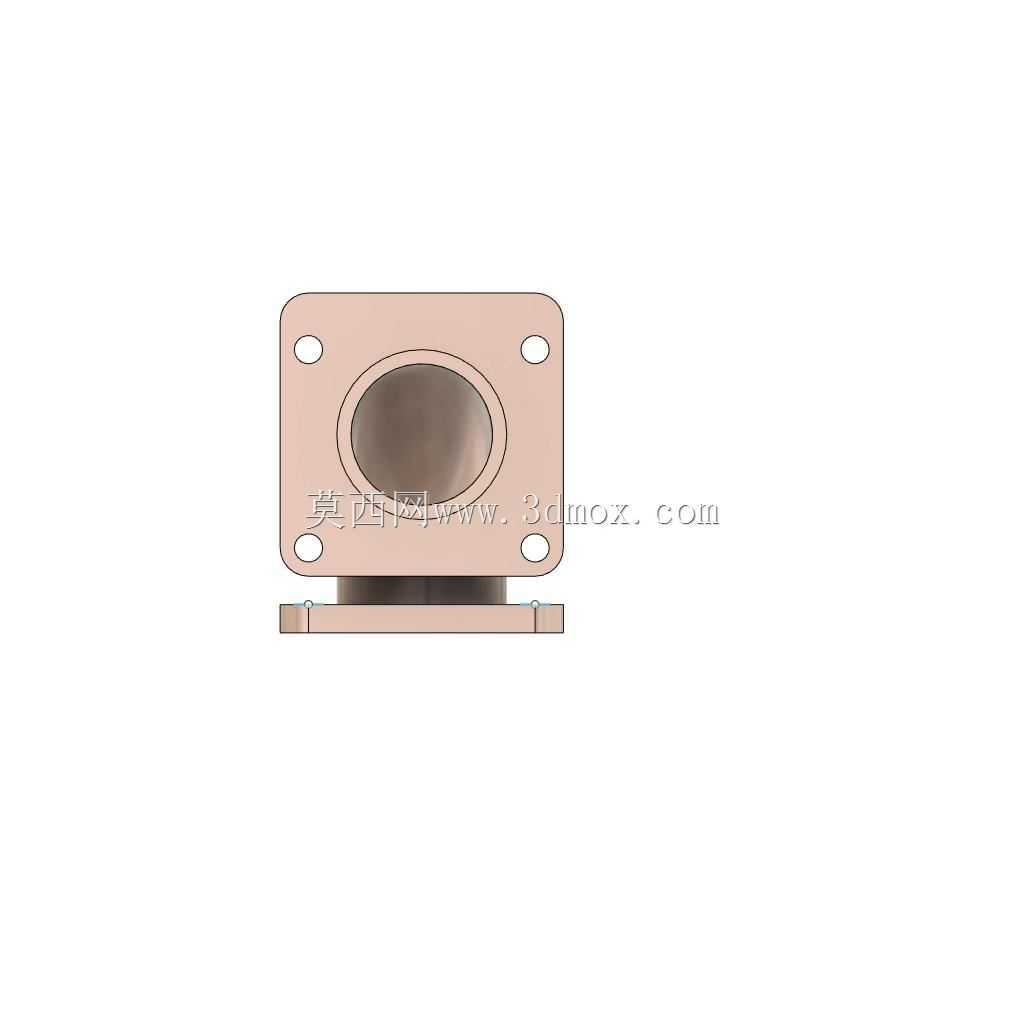

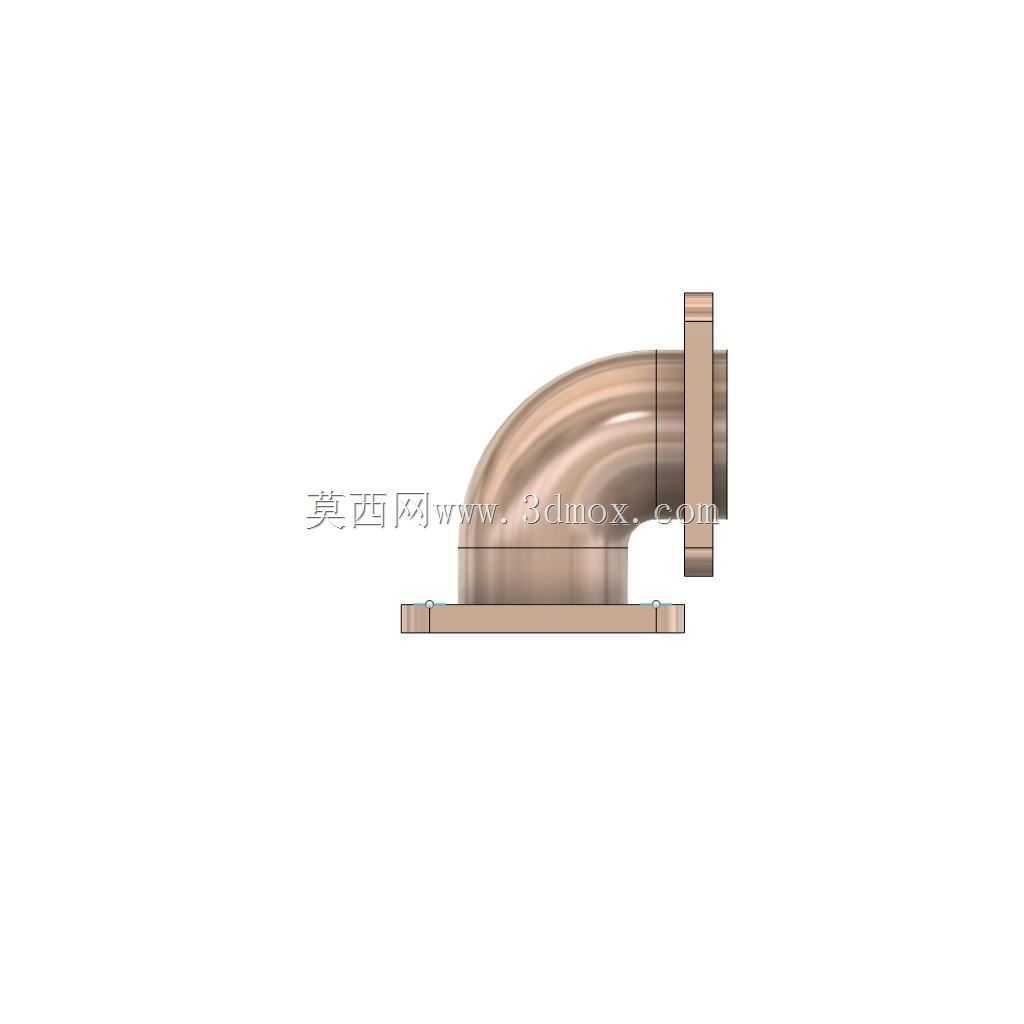

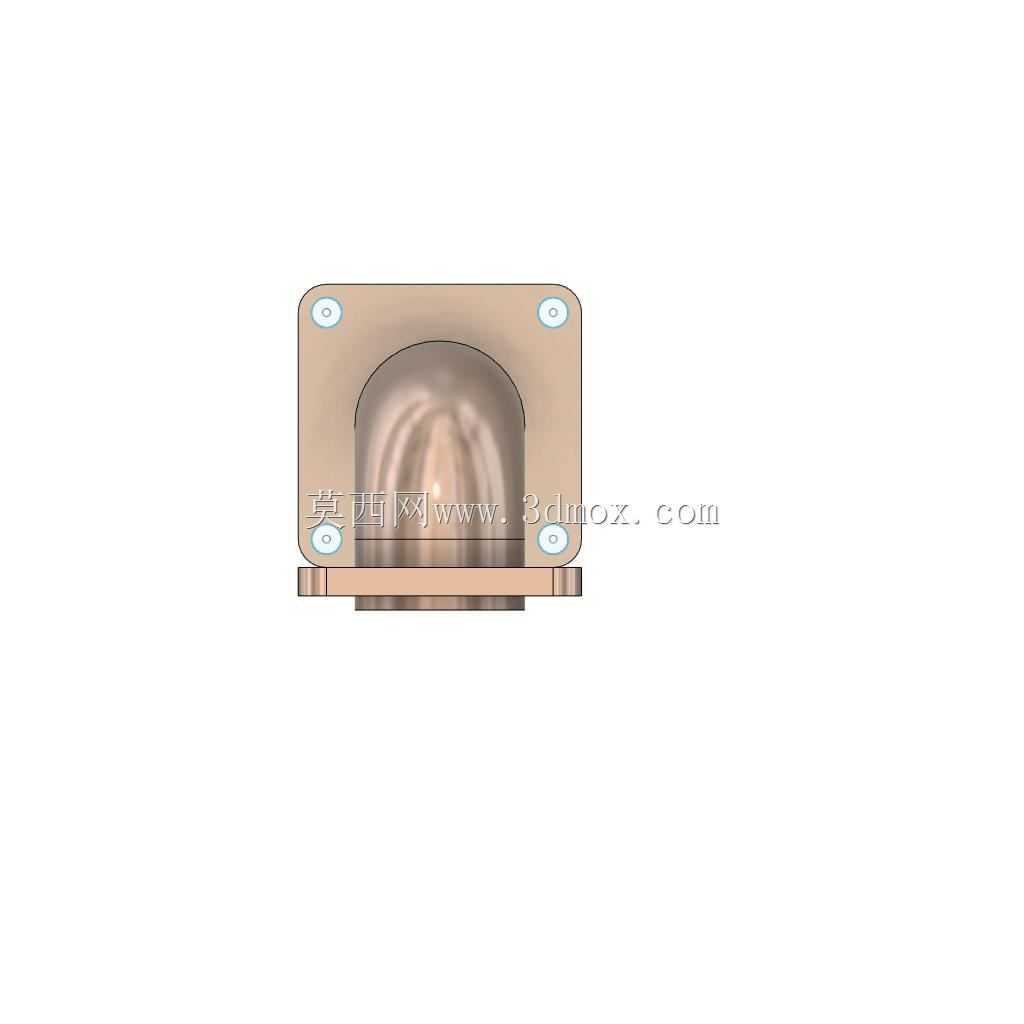

　　这款弯管结构是CA6140普通车床配套的管路连接件，主要用于车床冷却系统、润滑系统的管路转向布设场景，在车床床身内部、主轴箱与溜板箱的管路衔接位置承担介质转向输送的作用，可实现90度方向的管路变向，避免管路直线布设时与床身筋板、运动部件产生干涉。从结构设计来看，该弯管采用两端法兰连接形式，两端法兰面均加工有均匀分布的安装孔，可通过螺栓与对应管路端的法兰盘紧固连接，法兰密封面预留了密封件安装槽位，安装时搭配耐油橡胶密封垫即可实现管路静密封，防止冷却润滑液渗漏。弯管主体采用圆弧过渡的流道设计，转弯处的曲率半径经过流体阻力校核，相比直角焊接弯头，介质流经时的局部阻力损失可降低30%以上，能够减少润滑泵、冷却泵的输出压力损耗，

　　保证车床各润滑点的供油压力稳定，冷却喷嘴的出水流量充足。在安装边界方面，两端法兰的安装端面保持严格的垂直公差，法兰端面与弯管轴线的垂直度公差控制在0.05mm以内，安装后可保证对接管路的同轴度，避免管路安装后产生附加装配应力，防止长期运行过程中管路焊缝或连接位置出现疲劳开裂。弯管的整体外形尺寸适配CA6140车床床身内部的管路安装空间，弯管外侧与床身内壁预留了不小于15mm的安全间隙，不会与床身内的传动轴、齿轮等运动部件发生刮碰，同时弯管的安装位置避开了车床日常维护时的操作空间，后期更换密封件、检修管路时无需拆解周边大型部件，可直接拆卸法兰螺栓完成维护作业。从建模细节来看，模型还原了法兰安装孔的倒角、弯管外壁的拔模斜度、

　　法兰与弯管衔接位置的过渡圆角等工艺结构，所有尺寸均按照CA6140车床原厂管路配件的实测尺寸绘制，可直接用于车床维修配件的加工出图，也可作为车床整机三维装配时的管路布路子组件使用。在实际使用场景中，该弯管除了应用在CA6140车床的润滑冷却管路外，同结构尺寸的弯管也可适配其他同规格普通车床的管路改造，在机床液压管路、气动控制管路的90度转向位置也可通用，只要对接法兰的孔位参数、通径尺寸匹配即可替换使用。设计过程中充分考虑了加工工艺性，弯管主体可采用铸铜成型后再进行法兰面、安装孔的机加工，相比焊接式弯管，铸造成型的弯管管壁厚度均匀，承压能力更强，能够承受车床润滑系统1.2MPa的工作压力，长期使用不会出现管壁变形、渗漏的问题。

　　法兰面的安装孔采用通孔设计，螺栓可从任意一侧穿入，适配现场不同的安装空间条件，安装时无需刻意调整螺栓穿入方向，可提升现场装配的效率。弯管的内壁粗糙度要求控制在Ra3.2以内，减少介质流动时的阻力，同时避免内壁粗糙面积存润滑液中的杂质，防止杂质随介质进入轴承、导轨等精密配合面，造成配合面异常磨损。
