CA6140机床配套搁板支撑构件

　　在普通卧式车床的日常操作场景中，操作工位旁的工具、量具、待加工小型工件的就近放置一直是一线操作人员的实际需求，CA6140作为普及率极高的普通车床型号，其原厂配置往往未覆盖工位侧方的置物支撑结构，不少车间会自行焊接简易搁板，但存在安装适配差、承重不足、与机床本体干涉等问题，这款搁板支撑构件正是针对该场景做的适配化结构设计。从实际使用逻辑出发，该构件的核心功能是为车床侧方加装的置物搁板提供稳定的承载支撑，避免搁板在放置工具、工件时出现下挠、晃动甚至脱落的情况，同时要保证安装后不会与车床的溜板移动、手柄操作、排屑路径产生干涉，这也是结构设计时首先要划定的安装边界。整个构件采用长条形主体承载结构，主体截面为封闭矩形构型，

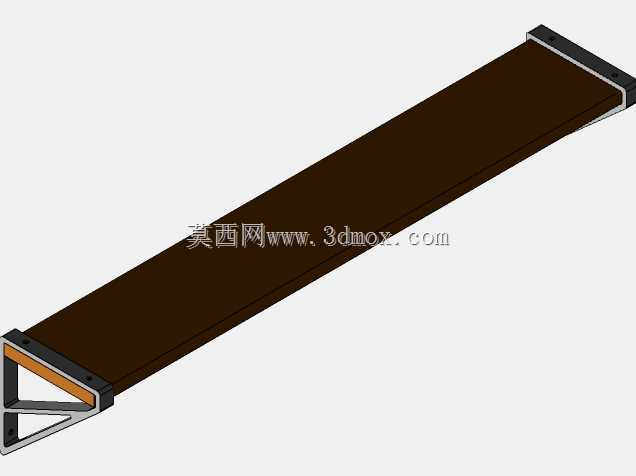

　　相比开口型材具备更好的抗扭与抗弯性能，长度方向完全匹配CA6140车床侧方安装面的可用跨度，两端设置的安装法兰直接贴合机床床身的预留安装平面，法兰上的安装孔位完全对齐床身原有工艺螺孔，安装时不需要额外在床身上打孔攻丝，避免破坏机床本体的结构强度与防护涂层。在靠近操作侧的一端，设计了三角形加强筋结构，这个位置是搁板承重时弯矩最大的受力点，三角筋的两个直角边分别与主体承载梁、端部安装法兰焊接为一体，能有效分散承载时的集中应力，避免长期承重后连接位置出现焊缝开裂、结构变形的问题，三角筋上开设的减重孔并非单纯为了减少材料用量，更重要的是避免结构形成封闭积屑空间，车床加工产生的切屑、切削液溅到支架上时，可以直接从孔位滑落，

　　不会在支架角落堆积造成清理困难。从安装边界来看，构件整体向床身外侧的伸出长度经过反复校核，既保证搁板有足够的放置宽度，又不会超出车床操作位的安全范围，操作人员站在工位上伸手即可拿到搁板上的工具，走动时也不会被支架突出部分磕碰；支架的下沿高度高于车床溜板的最大上沿行程，即使溜板移动到最靠近主轴箱的位置，也不会与支架发生碰撞，完全不影响车床的原有行程范围。结构细节上，所有外露的棱边都做了倒钝处理，没有尖锐的毛刺与边角，避免操作人员取放物品时被划伤；主体承载面的平面度控制在合理公差范围内，搁板铺设后不会出现翘曲、晃动的情况，表面的涂装采用与机床本体一致的耐磨耐油涂层，长期接触切削液、机油也不会出现起皮、脱落的问题，适配车间的复杂使用环境。

　　不同于通用型的置物支架，这款构件完全围绕CA6140车床的安装尺寸、操作空间、受力需求做定向设计，不需要现场做切割、焊接等二次加工，直接通过螺栓即可完成固定，安装后承载能力可以满足日常工位置物的需求，小型量具、扳手、待加工的轴类小件、加工完成的零件都可以临时放置在搁板上，减少操作人员来回取放工具的走动距离，提升实际操作的便利性。在建模过程中，所有的安装孔位、配合尺寸都严格匹配CA6140的原厂图纸参数，焊缝位置、板材厚度都按照实际钣金加工的工艺要求做了还原，没有出现无法落地加工的理想化结构，三角筋的角度、主体梁的截面尺寸都经过受力校核，在满负荷承载的情况下，最大变形量控制在允许范围内，不会因为长期承重出现永久性变形。
