便携式白光T12焊台控制主机外壳结构

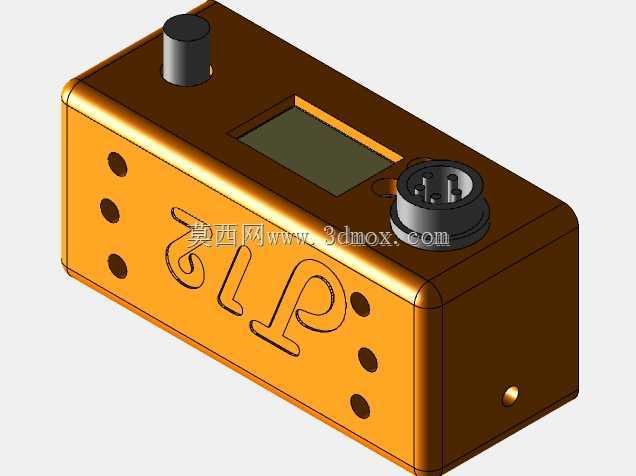

　　这套壳体结构面向电子维修、现场电路调试场景设计，适配白光T12系列焊台的主控电路与接口组件，核心解决传统台式焊台便携性不足、现场作业携带不便的痛点，适合上门维修、户外电子设备抢修、狭小工位焊接作业等场景使用。从结构布局来看，壳体采用上下扣合的分体式设计，整体为带圆角的长方体构型，边角做R3圆弧过渡，既避免直角磕碰划伤操作人员，也能提升壳体抗跌落冲击的能力，日常放置在工具包内携带时不会勾扯其他工具的线缆或收纳袋面料。壳体顶面预留了显示屏安装槽位，槽位边缘做0.8mm的止口台阶，显示屏嵌入后可通过背部双面胶或小型压片固定，屏幕表面与壳体顶面齐平，避免突出部位被外力挤压破损；顶面一侧设置旋钮安装孔，孔位做同轴定位凸台，

　　适配编码电位器的安装轴径，凸台高度刚好匹配电位器的安装螺纹段长度，旋钮装配后与顶面间隙控制在0.3mm，既保证旋钮转动无卡滞，也能避免灰尘从缝隙进入壳体内部。壳体端面预留了航空插座安装位，插座采用嵌入式安装，端面做沉台设计，插座安装后接口端面略低于壳体端面0.5mm，防止工具包内其他物件磕碰导致插座插针变形，该接口用于连接T12焊笔，内部预留了接线端子的避让空间，方便焊接导线与主控板连接。壳体侧面开设多组圆形散热通孔，孔位对应内部主控板的功率器件安装位置，焊接作业时功率器件产生的热量可通过通孔自然对流散出，避免壳体内温度过高导致元器件寿命衰减，孔直径设置为4mm，既保证通风面积，也能防止较大的金属碎屑从孔内掉入造成电路短路。

　　壳体侧面做了凹陷的字符标识区域，采用浮雕式结构成型标识内容，无需额外粘贴标签，长期使用不会出现标识磨损脱落的问题，方便操作人员快速识别设备功能。壳体内部设置了多组十字形定位柱，定位柱高度匹配主控板的安装孔位，主控板放置后可通过自攻螺丝直接固定在定位柱上，无需额外增加安装支架，减少装配零件数量；定位柱根部做加强筋结构，提升柱体的抗弯折强度，跌落时不会出现柱体断裂导致主板移位的问题。壳体一端预留了电源接口的安装缺口，适配常见的直流电源插座，缺口边缘做导向斜角，方便插座装配时快速对位，内部预留了电源接线的走线空间，导线可沿着壳体内壁的走线槽布置，避免导线与发热器件直接接触造成绝缘层老化。从安装边界来看，

　　壳体整体外形尺寸控制在120mm60mm35mm区间，可轻松放入大多数工具腰包的侧袋内，重量控制在150g以内（不含内部电路与配件），长时间手持移动不会产生明显的负重感；上下壳的扣合位置设置了均匀分布的卡扣结构，配合内部的螺丝固定柱，装配后合模缝隙控制在0.2mm以内，既保证壳体的密封性，也方便后期拆卸维修内部电路。壳体表面做哑光晒纹处理，握持时不易打滑，沾染的焊锡残渣、助焊剂污渍也可轻松擦拭干净，适合车间、维修现场等复杂作业环境使用。在结构强度设计上，壳体壁厚设置为2mm，在插座安装位、旋钮安装位等受力集中的区域，局部加厚至2.5mm，并增加放射状加强筋连接壳体内壁，避免频繁插拔插头、旋转旋钮时造成壳体开裂；壳体底部预留了四个圆形脚垫安装位，可粘贴橡胶脚垫，放置在工作台面时不会滑动，同时垫高壳体底部1mm，避免底部与台面直接接触磨损，也能辅助底部通风散热。
