CA6140车床用16转3/4英寸管路适配接头

　　在普通车床的冷却、润滑系统改造与日常维护作业中，不同通径管路的衔接一直是现场装配的常见痛点，这款适配接头正是针对CA6140型卧式车床的管路布局需求设计，用于实现通径16mm管路与3/4英寸外螺纹接口的可靠连通。从实际装配场景来看，CA6140车床的冷却泵出口、主轴箱润滑油路分支常存在公制、英制接口混用的情况，早年设备生产时的管路标准不统一，加上后期维修更换的液压元件、冷却管路规格差异，很容易出现接口不匹配导致的渗漏、通径不足引发的流量受限问题，这款接头的核心作用就是在不改动原有设备接口、不更换整段管路的前提下，完成两种规格管路的过渡衔接。

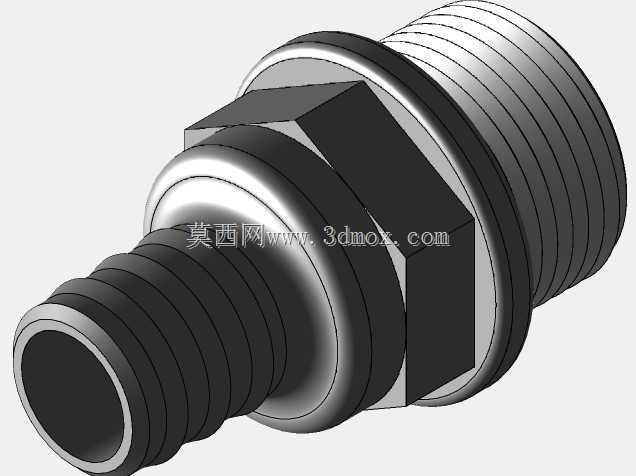

　　从结构设计上看，接头采用两端异径结构，小端适配16mm通径的软管或硬管连接，外段设计有多道环形密封槽，搭配橡胶密封圈或卡套结构即可实现端面与径向的双重密封，避免车床运行过程中因振动、油温变化出现的密封失效问题；大端为3/4英寸标准外螺纹，螺纹精度符合普通液压管路的连接公差要求，中间的六角台结构是专门为装配作业设计的受力位，现场装配时可以用标准开口扳手直接卡持施力，不需要额外设计工装夹持，能有效降低装配时的接头变形风险。接头内部采用等通径过渡设计，没有突兀的变径台阶，冷却润滑液流经时不会产生明显的紊流与压力损失，能保证车床冷却系统的冷却液流量稳定，避免因接头通径缩窄导致的刀具冷却不足、润滑点供油不畅问题。

　　从安装边界来看，接头的总长度控制在常规车床管路的安装空间范围内，六角台的对边尺寸符合标准扳手的作业空间要求，安装时不需要对周边的管路护板、机床钣金做额外切割改动，直接在原有管路的断点处替换安装即可。接头的材质选用常规的45号钢调质处理，表面做发黑防锈处理，能适应车床加工车间的切削液飞溅、油雾侵蚀的工作环境，长期使用不会出现锈蚀卡滞的问题，后期维护拆卸也比较方便。在实际选型使用时，需要注意对接管路的密封形式匹配，小端连接软管时要搭配对应规格的管箍紧固，连接硬管时要选用适配的卡套组件，大端螺纹连接时要缠绕生料带或搭配铜垫密封，根据管路内的介质类型选择对应的密封件，输送乳化液时选用丁腈橡胶密封件，输送润滑油时可以选用耐油橡胶密封件，避免密封件过早老化失效。

　　这款接头的建模过程严格遵循机械设计的公差配合要求，螺纹部分的建模按照标准牙型绘制，六角台的尺寸、各段的同轴度公差都在模型中做了对应约束，结构工程师在做车床管路改造的三维装配时，可以直接调用该模型完成管路布局，不需要重新绘制接头结构，能有效缩短设备改造的设计周期。在实际装配验证中，该接头能承受1.6MPa的管路工作压力，完全满足普通车床冷却系统0.3-0.6MPa、润滑系统0.1-0.4MPa的工作压力要求，不会出现接头爆裂、渗漏的问题。不同于市面上通用的异径接头，这款接头专门针对CA6140车床的常用管路接口尺寸做了匹配，不需要额外加工变径衬套，装配后接头的突出长度更短，不会和车床的溜板、刀架等运动部件产生干涉，能适配车床内部狭小的管路安装空间。
