CA6140车床专用带耳铰接支撑座结构

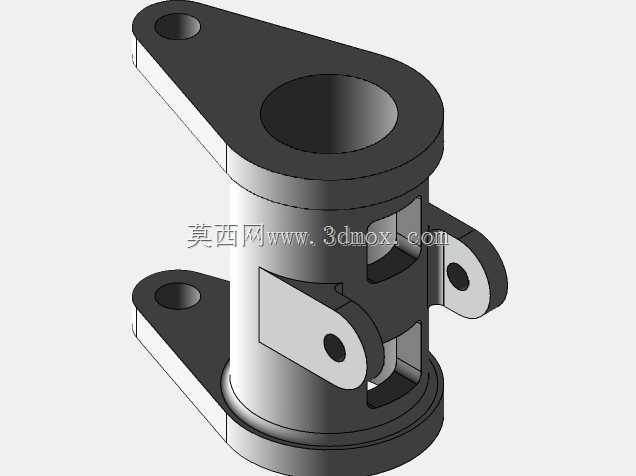

　　在普通卧式车床的进给传动与刀架附属机构的连接环节里，这类带双侧耳板的筒式支撑件是承担铰接定位、载荷传递的核心小总成，很多刚接触机床测绘的工程师容易把它当成普通轴套，实际上它的结构集成了径向支撑、周向防转、多工位铰接三个核心功能，并非单一的衬套类零件。从实际装车场景来看，这个零件安装在CA6140车床溜板箱靠近光杆传动侧的支架位，主体的中空筒腔是给滑动轴类件提供回转支撑的，内壁的粗糙度要求控制在Ra1.6以内，保证轴件往复回转时的耐磨性能，筒壁上开出的三处径向开孔，分别对应润滑脂注油通道、定位销穿装孔、行程拨块的避让槽，这三个孔的位置度公差要求在0.02mm以内，一旦偏移就会出现注油不畅、定位销装不上、拨块运动卡滞的问题。

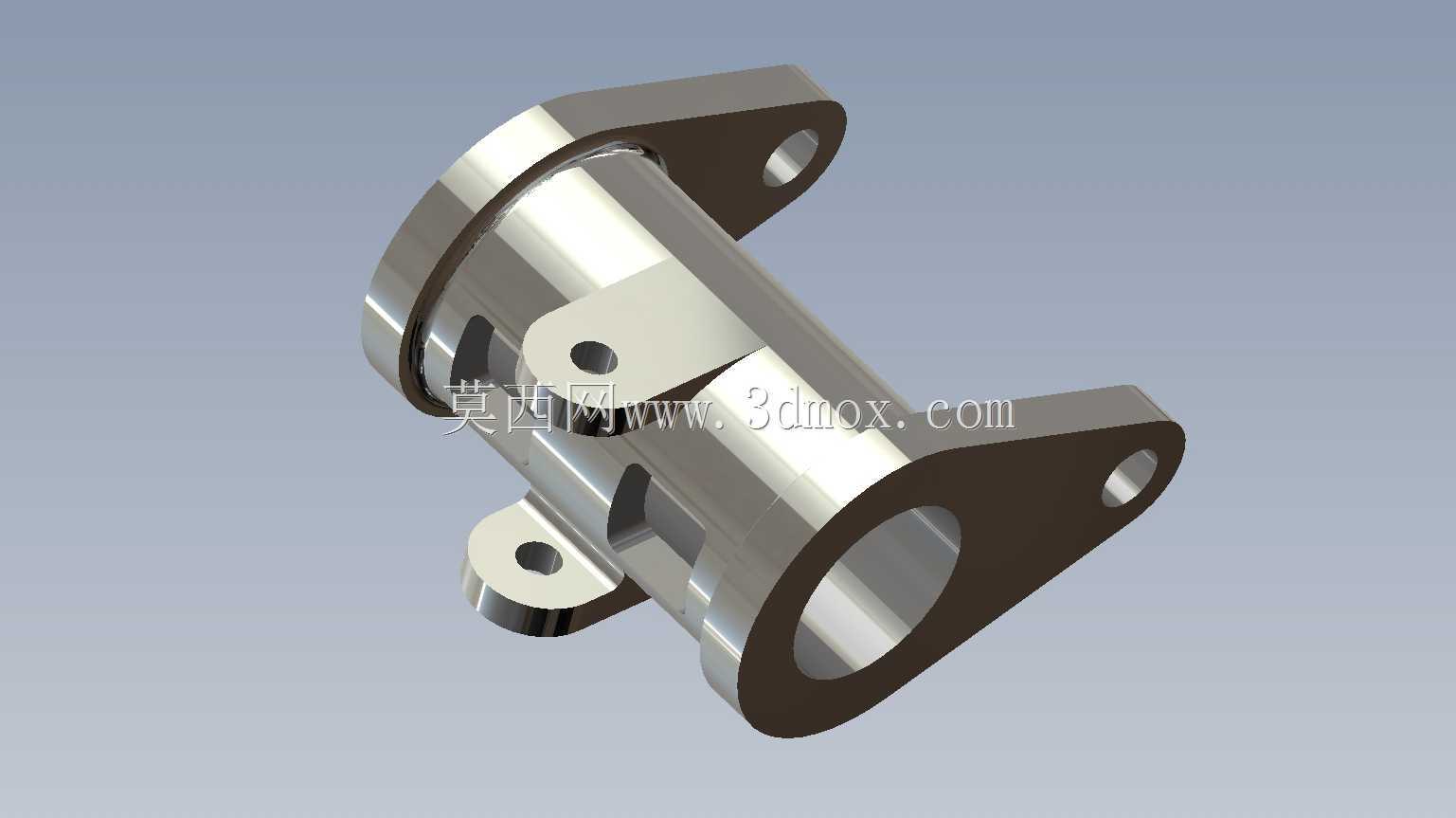

　　两侧伸出的耳板是整个零件的安装定位基准，耳板上的通孔是穿装铰接螺栓用的，两个耳板的孔同轴度要求不超过0.015mm，不然螺栓穿装后会产生附加弯矩，长时间运行会出现耳板根部断裂的故障；耳板和主体筒身的衔接处做了R3的圆角过渡，这个圆角不是工艺装饰，是为了降低应力集中，毕竟车床运行时的交变载荷会反复作用在衔接位置，直角过渡的结构在连续运行3000小时以上就容易出现疲劳裂纹。筒身侧面伸出的小凸台是周向防转结构，安装时这个凸台会卡进安装基座的对应凹槽里，避免筒身在轴件回转摩擦力的带动下跟转，凸台上的小孔是用来穿装紧定螺钉的，进一步锁定轴向位置，防止零件在设备振动下出现轴向窜动。做这个零件的三维建模时，首先要以中空筒的内孔轴线为第一基准，

　　先拉伸出主体筒的基本轮廓，再分别拉伸两侧的耳板特征，这里要注意耳板的安装面和筒身轴线的平行度公差，建模时不能直接做垂直拉伸，要对照实物的安装角度偏移1.2度，这个小角度是为了补偿安装基座的铸造角度误差，很多新手建模时容易忽略这个角度，导致做出来的模型和实物装不上。然后处理筒壁上的三个径向孔，注油孔是带锥度的，外端是M8的螺纹孔用来装油杯，内端是直径3mm的通油孔直接连到筒内壁；定位销孔是直径5mm的光孔，和筒身轴线垂直相交；拨块避让槽是长圆形的通槽，长度方向和筒身轴线平行，槽的两个端面要做倒角处理，避免拨块运动时刮擦槽口。尺寸边界方面，整个零件的主体筒外径是42mm，内孔直径28mm，筒身总长度68mm，

　　两侧耳板的外端面间距是92mm，耳板上的铰接孔直径是10mm，侧面防转凸台的厚度是6mm，凸台上的紧定螺钉孔是M4的螺纹孔，所有安装面的平面度要求都在0.01mm以内，保证安装时和基座贴合紧密，不会出现间隙。实际应用中，这个零件的失效形式主要有三种：一是筒内壁磨损导致间隙过大，出现轴件晃动影响传动精度，这时候就需要更换；二是耳板根部疲劳开裂，大多是因为安装时螺栓预紧力过大，或者铰接孔同轴度超差产生附加应力导致的；三是防转凸台压溃，一般是紧定螺钉没锁紧，零件跟转后凸台受挤压变形导致的。建模过程中还要注意各个特征的工艺合理性，比如所有孔的端口都要做C1的倒角，方便安装时引导零件、螺栓、销钉的穿入，耳板的外侧边缘要做R2的圆角，避免安装时划伤操作人员，筒身的外圆不需要太高的精度，只要保证和安装基座的配合间隙在0.1mm以内就行，不需要做精加工，减少不必要的加工成本。
