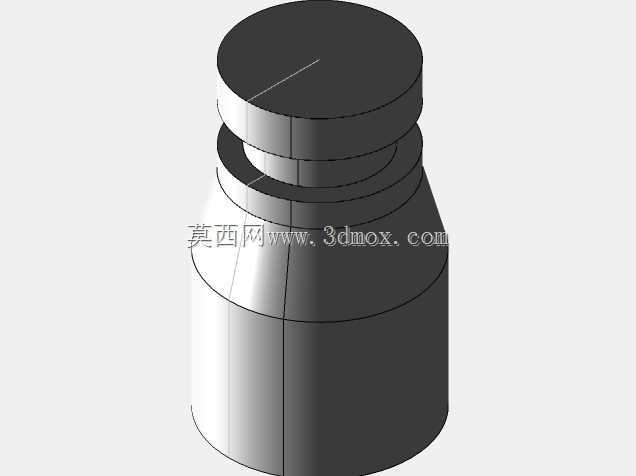

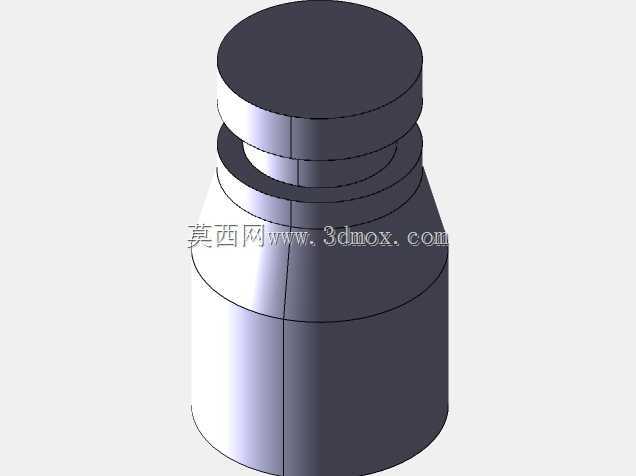

车床加工轴套类零件工艺仿真模型

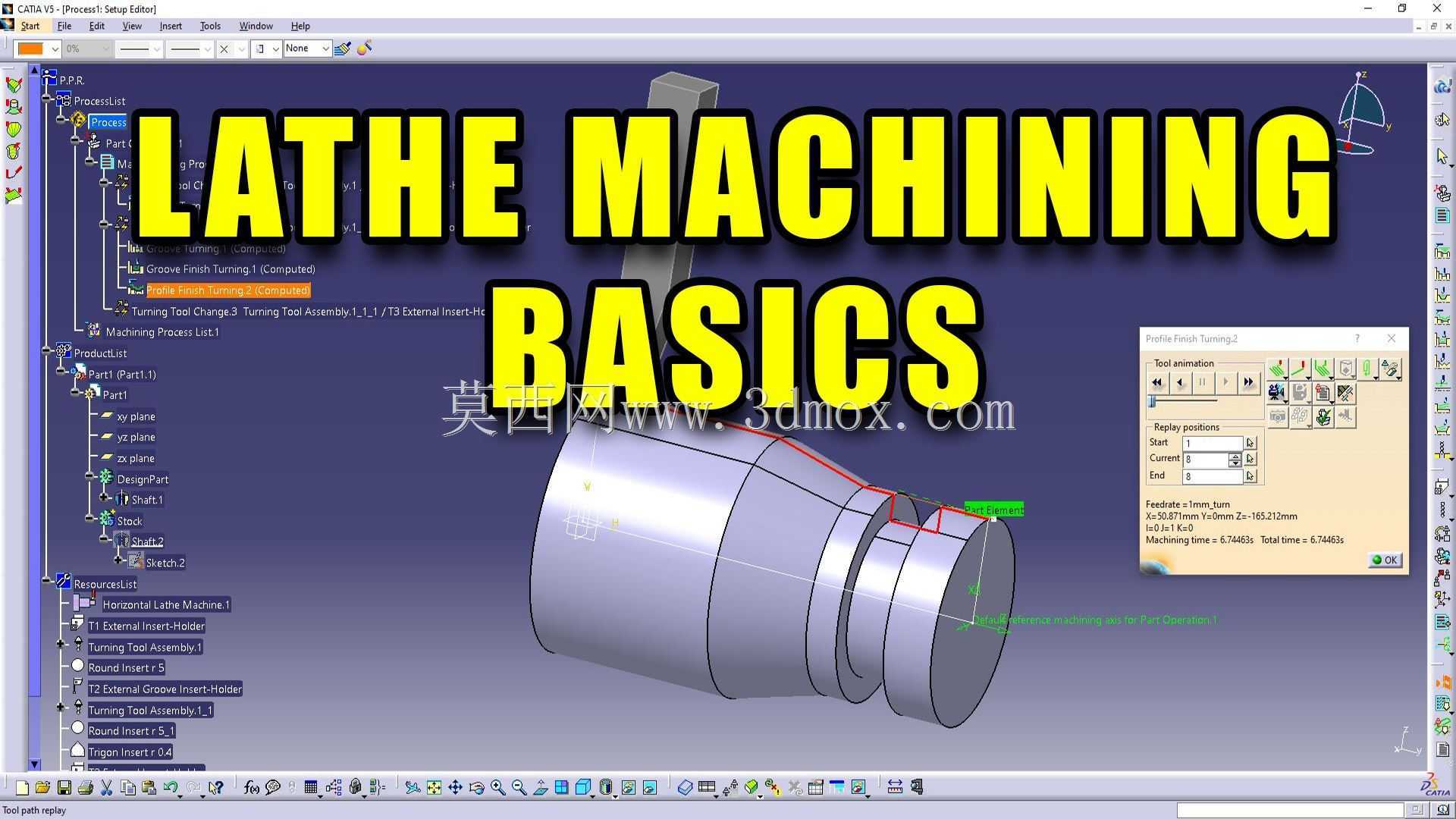

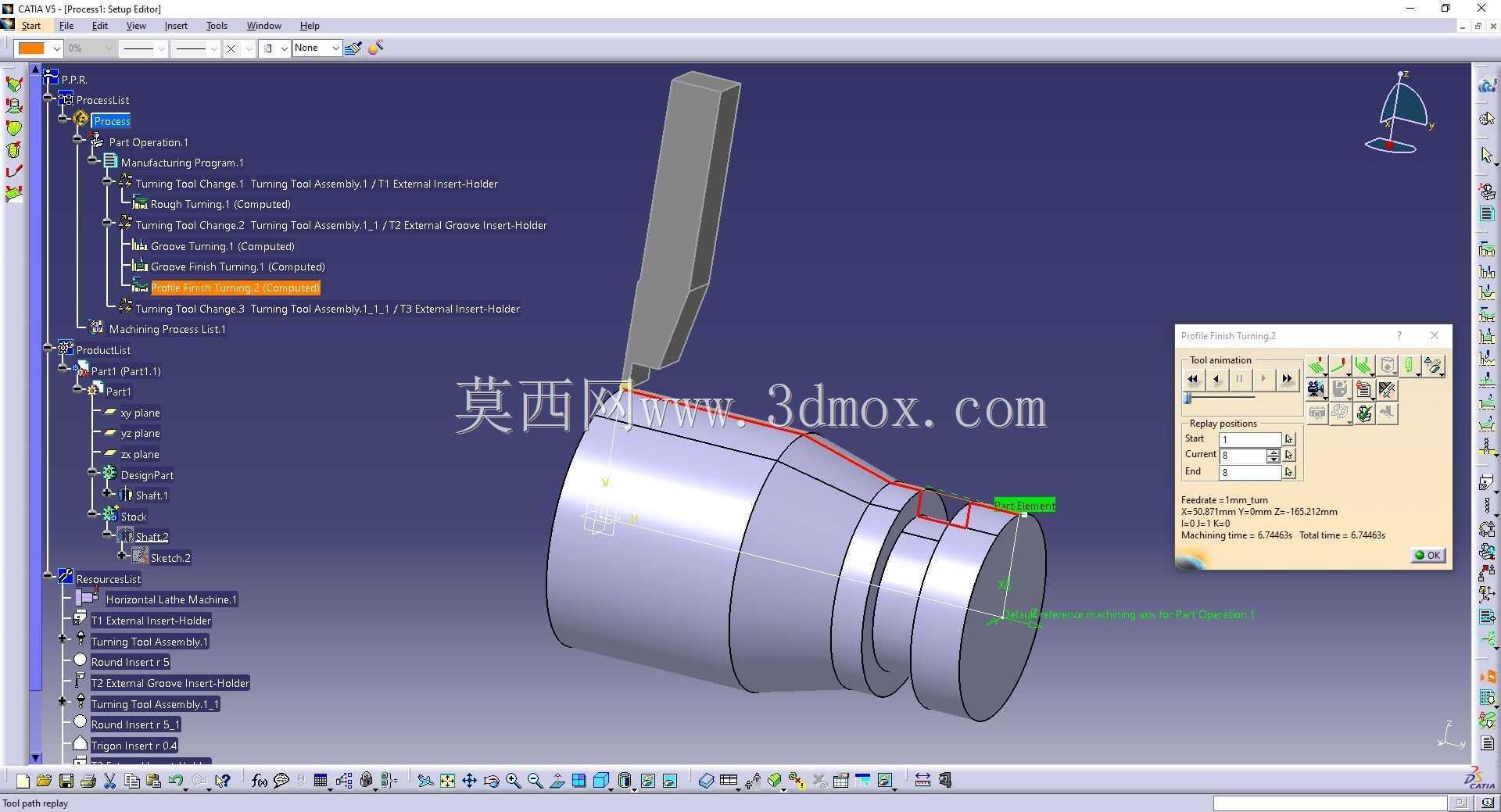

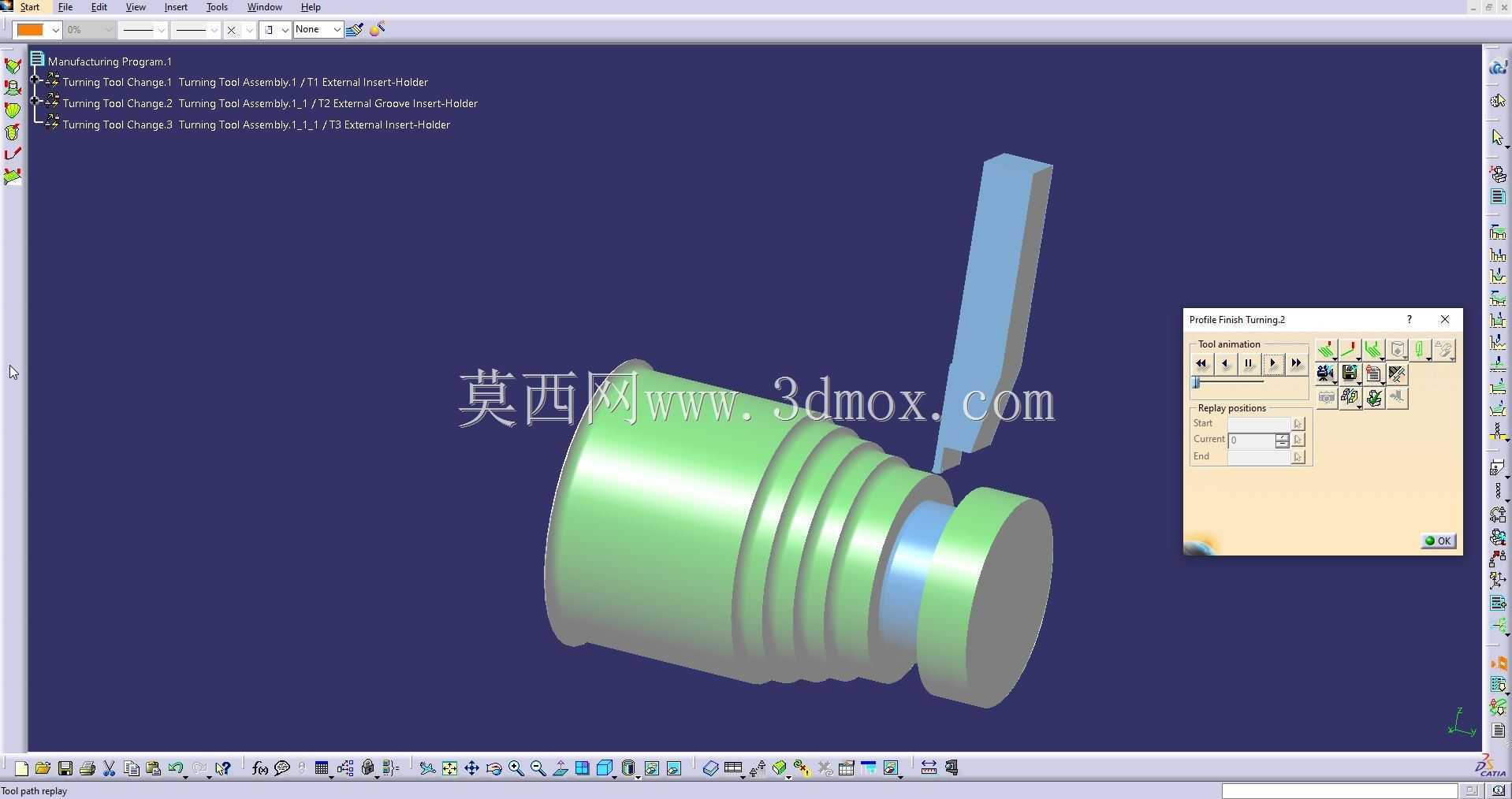

　　这套三维模型还原了普通卧式车床加工带阶梯与环槽的轴套类回转零件的完整工艺场景，可直接用于车削加工工艺路径验证、数控加工程序前置仿真、车间新员工操作培训场景，也能作为机械制造专业课程中车床加工模块的教学演示载体。从实际加工场景来看，这类带多道环槽、端部法兰结构的轴套零件，常见于液压系统管路接头、减速机输入输出端定位衬套、普通机床进给机构的导向套部件，加工过程中需要严格控制各段外圆的同轴度、环槽的槽宽与槽深公差，以及端面与轴线的垂直度，否则装配后会出现密封件渗漏、轴系转动卡滞、定位精度超差等实际问题。模型中还原的外圆车刀安装角度、刀具与工件的相对位置，完全匹配CA6140系列普通卧式车床的实际加工姿态，刀杆伸出长度、

　　刀具主偏角设置都符合现场加工的实操规范，没有出现仿真模型常见的刀具干涉、装夹位置超出卡盘夹持范围这类脱离实际的问题。从设计思路层面，建模时优先还原了工件的工艺尺寸链：工件夹持端为直径最大的法兰段，符合车床三爪卡盘夹持大直径端面、减少悬伸长度的装夹原则，工件悬伸长度控制在3倍工件直径范围内，避免加工过程中出现让刀颤振；各段环槽的退刀槽宽度统一设置为3mm，匹配标准切槽刀的刀刃宽度，不需要额外定制非标刀具，降低现场加工的刀具成本；外圆面的阶梯过渡处设置了0.5mm的倒角，既可以去除加工毛刺，也能方便装配时的导向导入。模型中刀具的切削刃位置与工件待加工表面的间隙设置为0.2mm，对应实际加工中粗车后留的精车余量，

　　符合常规钢件车削的余量分配逻辑，粗车工序切除大部分余量后留0.15-0.25mm的精车余量，既能保证精车后的表面粗糙度，也能避免精车时切削力过大导致工件变形。从安装边界来看，模型中工件的装夹位置距离卡盘端面的距离为15mm，属于三爪卡盘的可靠夹持区间，不会因为夹持长度不足导致加工时工件飞出；刀具安装在车床四方刀架的标准工位上，刀架的回转半径、刀具的最低最高行程都在CA6140车床的有效行程范围内，仿真生成的刀路可以直接导入同型号机床进行试切验证，不需要额外调整行程参数。在实际工艺验证中，这套模型可以用来排查车削过程中的潜在问题：比如切槽时刀具的进给速度匹配、最后一刀精车时的走刀路径是否会接刀痕过深、

　　加工环槽时是否会因为排屑不畅导致挤刀崩刀，这些问题在传统的二维工艺卡片上很难直观发现，通过三维仿真模型可以提前预判，减少现场试切的材料浪费与调试时间。对于中小批量的机加工车间来说，这类工艺仿真模型可以把工艺人员的经验固化下来，新员工在机床操作前先通过仿真模型熟悉走刀路径、刀具位置、装夹要点，能大幅降低新手操作的撞刀风险，也能减少工艺交底的沟通成本。模型中工件的各段尺寸比例完全按照实际加工的常用轴套参数设置，没有出现比例失调的结构，比如环槽的深度不超过对应外圆直径的1/5，避免加工时工件刚性不足出现振纹；端部的法兰厚度设置为8mm，足够承受装夹时的夹紧力，不会因为夹紧力过大导致法兰变形。
