双腔热成型吸塑模具结构设计

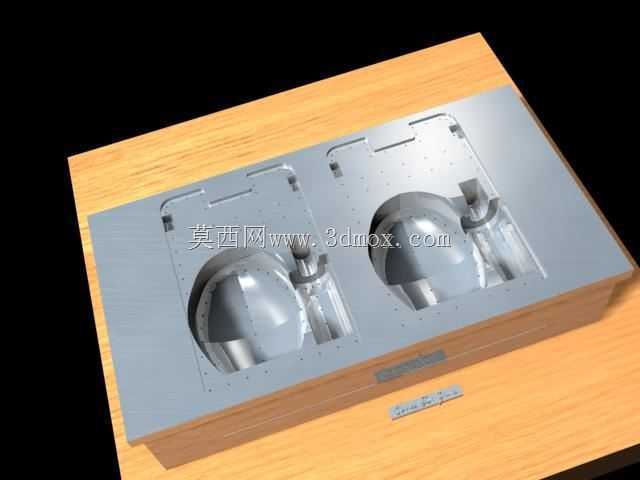

　　这套双腔结构的热成型模具，主要适配片材热吸塑成型工艺场景，常见于包装制品、薄壳塑料配件的批量生产环节，在食品包装托、电子元器件内衬、小型塑料壳体的生产线上，这类模具直接决定了成型件的轮廓精度与壁厚均匀性。从结构布局来看，模具采用一模两腔的对称排布设计，两个成型型腔完全一致，单次合模成型即可产出两个相同制品，相比单腔模具能直接提升近一倍的生产效率，同时平衡了成型过程中的热应力分布，减少片材受热拉伸时的偏移量。模具的分型面贴合热成型机的工作台安装基准设计，型腔周边均匀分布有细小的真空吸气孔，这些孔位的排布完全匹配制品的曲面拉伸深度，在片材加热软化后，真空系统通过这些孔位快速抽走型腔与片材之间的空气，让软化的塑料片材完全贴合型腔内壁，

　　保证成型后制品的曲面轮廓、边角细节都能达到设计尺寸要求。模具本体采用整块金属坯料加工而成，型腔曲面经过精加工处理，表面粗糙度控制在适合热成型脱模的区间，既不会因为表面过于粗糙导致制品粘模，也不会因为光滑度过高增加不必要的加工成本。型腔周边的定位结构，是为了配合热成型机的片材夹持框设计，安装时可以快速完成模具与设备工作台的对位，不需要反复调整位置就能保证片材拉伸时的受力均匀。两个型腔之间的间隔距离经过反复核算，既预留了成型后制品的裁切余量，也避免了间隔过小导致片材拉伸时两个型腔之间的料区出现过度拉扯、壁厚过薄的问题。模具的安装基面做了平整处理，直接通过压板就能固定在热成型机的工作台上，不需要额外制作过渡安装板，

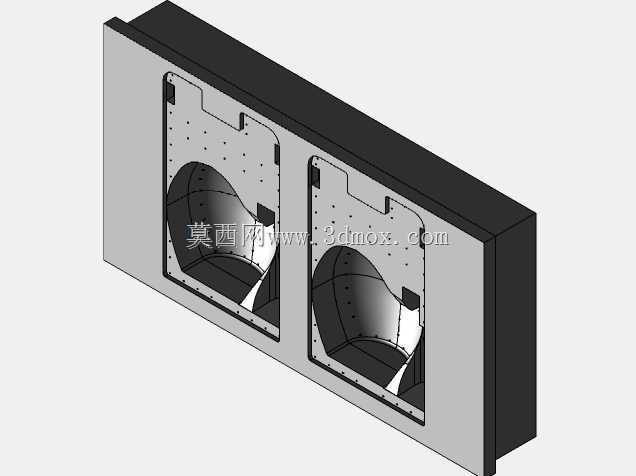

　　适配市面上多数常规尺寸的半自动、全自动热成型设备。从成型逻辑来看，这套模具针对的是带半球形凸起结构的薄壳制品，型腔的曲面过渡处做了合理的圆角处理，避免片材拉伸时在转角位置出现应力集中导致的破裂，同时在型腔的深拉伸位置，对应的吸气孔密度适当提高，保证深腔位置的空气能被快速抽走，避免制品出现凹陷、轮廓不清的缺陷。模具上预留的冷却流道接口（图中模具侧部的槽位结构），可以在成型完成后快速通入冷却介质，降低模具本体温度，让贴合在型腔上的塑料件快速定型，缩短成型周期，减少制品脱模后的变形量。在实际生产使用中，这套模具适配的片材厚度范围覆盖常用的PP、PET、PS等热塑性塑料片材，只需要根据片材材质调整加热温度与真空抽气时间，

　　就能稳定产出合格制品。模具的结构设计没有采用复杂的镶拼结构，整体加工难度适中，后期维护也比较方便，如果型腔表面出现轻微划伤，直接通过局部抛光就能修复，不需要拆解模具。另外，模具的边缘做了倒角处理，避免安装和调试过程中划伤操作人员或者片材，细节设计完全贴合车间实际使用的需求。对于结构设计从业者来说，这类热成型模具的设计核心不在于复杂的机构，而在于对片材拉伸流动规律的把控，型腔的深度、吸气孔的排布、冷却水路的位置、安装定位的尺寸，每一处细节都直接影响最终的成型质量与生产效率，这套双腔模具的排布方式，也可以作为同类小尺寸薄壳制品热成型模具的设计参考，在保证成型质量的前提下最大化设备的产能利用率。
