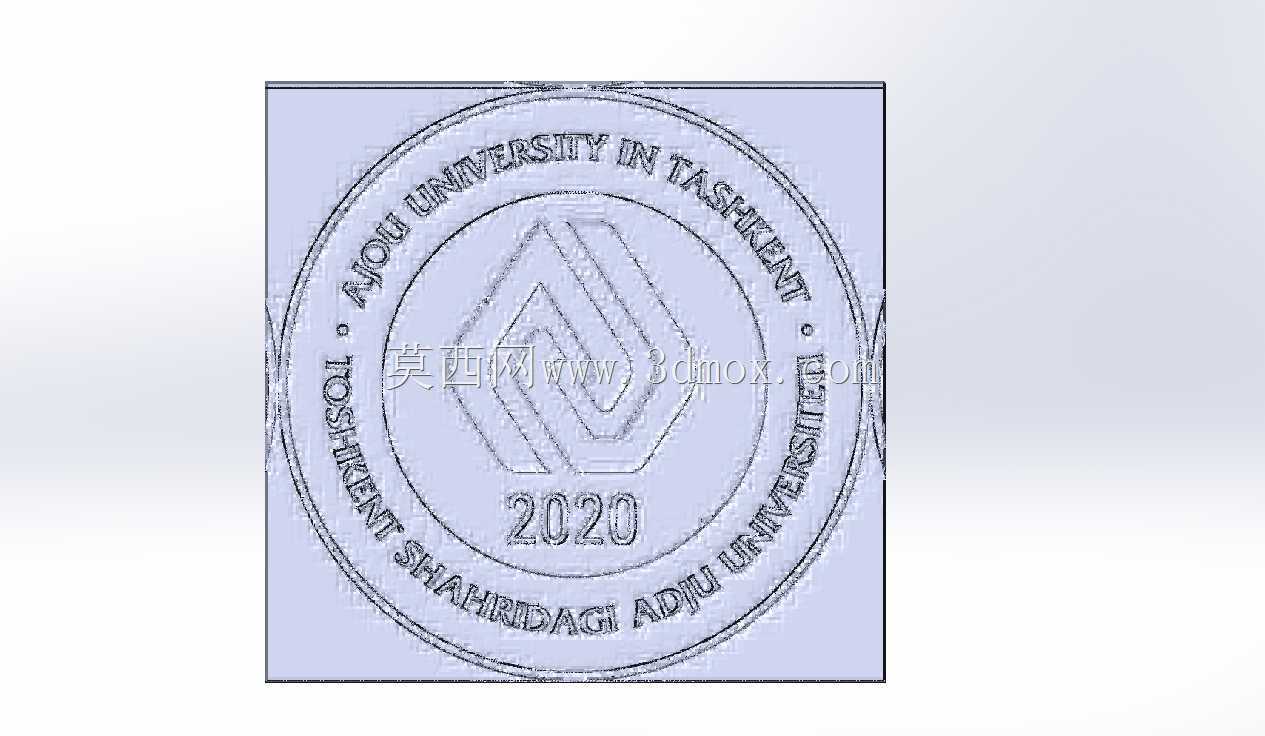

大学校徽标识立体造型结构设计

　　该立体标识构件主要面向校园文化展示、文创周边开发、公共空间导视系统等场景使用，可作为校园入口形象墙嵌入式装饰件、文创纪念产品的核心结构件、校内活动展示台的标识载体，也可适配校企合作活动的展台视觉构件，在实际落地场景中，需要兼顾远距离视觉识别性与近距离触摸的质感表现，避免出现边角尖锐易刮蹭的结构缺陷。从设计思路来看，整体造型以平面校徽元素为基础进行立体化拉伸处理，首先提取标识的核心轮廓线条，对所有外轮廓转角做R1.5-R3的圆角过渡处理，既避免加工过程中出现应力集中导致的边角崩损，也能在安装搬运过程中降低操作人员被划伤的风险。标识的立体厚度根据应用场景做差异化适配，用于墙面嵌入式安装的版本厚度控制在15-20mm，

　　预留3mm的安装沉台，可直接嵌入预先开好的墙面安装槽内，沉台周边预留2mm的打胶间隙，方便使用中性硅酮密封胶完成固定，无需额外打孔破坏墙面基层；用于桌面文创摆件的版本厚度控制在8-12mm，底部预留M4的螺纹安装孔，可搭配金属底座完成组装，底座与标识的接触位置做0.2mm的定位凸台，组装时可快速对齐，避免出现装配错位。在细节结构处理上，标识表面的文字与图形元素采用0.8mm的凸起高度，凸起部分的侧边做0.3mm的拔模斜度，适配后续的表面喷涂、电镀等二次加工工艺，减少加工过程中的积漆、镀层不均问题。标识的背部做整体轻量化挖槽处理，挖槽深度为整体厚度的60%，槽内做网格状加强筋结构，筋条宽度2mm，间距15mm，在保证整体结构刚性、

　　避免大平面出现翘曲变形的前提下，尽可能降低构件整体重量，减少安装时的承重负载，尤其是墙面安装版本，减重后可降低长期使用过程中脱落的风险。安装边界方面，不同尺寸规格的标识都预留了统一的安装定位基准，以标识的几何中心为坐标原点，横向与纵向的安装孔位都对称分布，孔位距离中心的距离根据整体外轮廓尺寸做等比例缩放，保证不同规格的标识都能适配通用的安装支架，减少现场安装时的支架定制工作量。针对户外使用的场景，标识的所有拼接缝隙都做密封槽设计，装配时可嵌入橡胶密封条，避免雨水渗入内部造成基材腐蚀，表面处理预留阳极氧化或者氟碳喷涂的工艺余量，保证户外长期使用不出现褪色、掉漆问题。在结构校验过程中，针对大尺寸的墙面安装版本，还做了抗风载模拟验证，

　　在背部加强筋的对应位置预留了钢丝挂点，可额外加装不锈钢钢丝做二次防护，即使在极端大风天气下也不会出现坠落风险。标识的边缘做了一圈0.5mm的高光边处理，在光线照射下可勾勒出清晰的轮廓，提升远距离的识别效果，同时高光边的加工精度控制在Ra0.8以内，避免出现毛刺、刀痕影响视觉质感。针对不同的加工工艺，该结构也做了适配性调整，适合机加工的版本壁厚均匀控制在3mm以上，适合3D打印的版本预留了0.2mm的打印支撑接触面，方便后期去除支撑后不影响表面质量，适合注塑量产的版本所有壁厚差控制在1mm以内，避免注塑过程中出现缩痕、翘曲等成型缺陷。
