CA6140车床配套曲轴结构装配设计

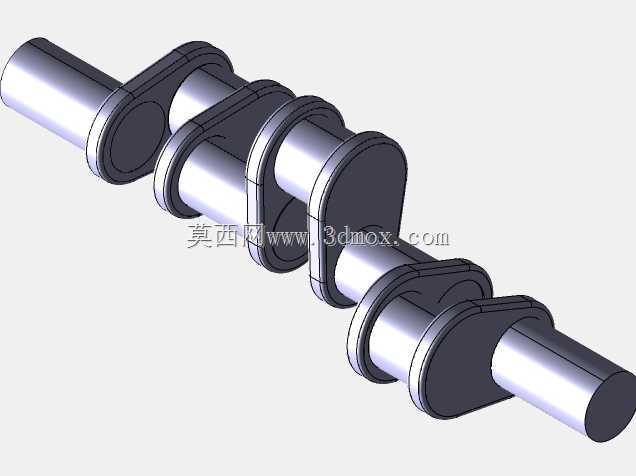

　　在普通卧式车床的主轴传动与进给传动链路中，曲轴类偏心传动部件承担着将旋转动力转化为往复动作的核心作用，CA6140作为国内机械加工车间应用覆盖率极高的通用车床，其配套的曲轴结构需要兼顾传动刚性、动平衡精度与长期运行的耐磨性能，本次装配结构的设计围绕车床实际运行工况展开，首先从安装边界入手，适配CA6140床头箱内部的预留安装空间，主轴颈的同轴度公差控制在0.01mm以内，确保装入箱体轴承位后不会出现偏磨、振动超差的问题。从功能特性来看，该曲轴采用三曲拐偏心结构，曲拐的偏心距严格匹配车床进给机构的往复行程要求，每个曲拐的轴颈表面预留了磨削加工余量，对应实际生产中需要进行高频淬火处理的工艺要求，表面硬度可以达到HRC55-60，

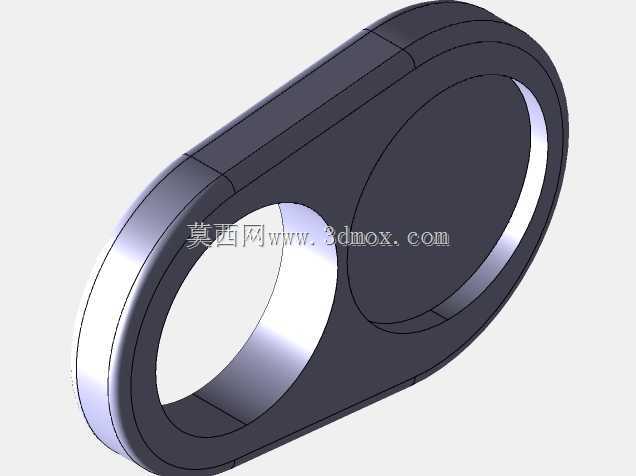

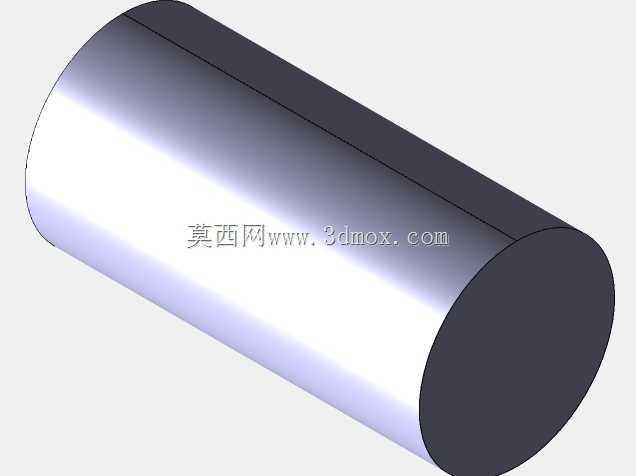

　　满足长期带动连杆、滑块部件往复运动的耐磨需求。设计过程中没有采用复杂的一体式异形结构，而是拆分出三个结构相近的曲拐单元与两端主轴颈单元，通过特征复制与装配约束完成整体组装，这种拆分思路一方面降低了单个零件的加工难度，车间常规的车、铣、磨设备即可完成全部零件的加工，不需要定制特殊工装；另一方面也方便后期维护，单个曲拐轴颈出现磨损时，不需要更换整根曲轴，仅需替换对应磨损单元即可，大幅降低设备运维成本。从安装适配性来看，两端主轴颈的直径尺寸匹配CA6140床头箱内原配的深沟球轴承安装尺寸，轴向定位台阶的宽度与箱体轴承孔的定位挡圈槽尺寸完全对齐，装配时不需要额外修配即可完成定位，曲拐部分的回转半径经过反复校核，

　　运行时不会与箱体内部的润滑油路、其他传动齿轮发生运动干涉，曲轴旋转过程中的动平衡通过在曲拐平衡块侧预留去重孔位实现，实际装配后可以在动平衡机上根据实测振动值调整去重量，将运转时的振动幅值控制在车床允许的精度范围内。从实际应用场景出发，该曲轴结构除了适配CA6140车床的进给传动机构外，也可以通过调整曲拐偏心距、主轴颈尺寸，适配其他型号普通卧式车床、小型压力机的偏心传动需求，装配过程中采用的轴向定位、周向防转结构，都是经过长期车间实际运行验证的可靠结构，没有采用易失效的过盈配合冷装结构，而是采用平键加锁紧螺母的周向、轴向固定方式，现场维修时不需要大型压装设备，使用常规扳手即可完成拆装。设计时充分考虑了润滑需求，

　　每个曲拐轴颈与主轴颈的表面都设计了导油槽，能够将床头箱内飞溅的润滑油引导到摩擦副表面，避免干磨导致的零件过早失效，平衡块的外形采用圆弧过渡结构，减少曲轴高速旋转时的油液搅动阻力，同时避免应力集中导致的曲轴断裂风险，整体结构的重量经过优化，在保证刚性满足传动扭矩要求的前提下，尽可能去除平衡块处的多余材料，降低曲轴旋转时的转动惯量，减少车床启动、换向时的动力冲击。
