机床用带散热格栅钣金弯曲安装支架

　　这款钣金弯曲成型的金属薄板构件，主要应用在普通车床的操作侧防护与功能模块集成区域，属于CA6140系列车床改造与备件替换场景下的常用结构件，日常作业中承担局部防护、小型功能元件承载以及设备运行散热的多重作用。从实际装机的工况来看，该构件安装位置处于车床主轴箱侧下方的操作面板旁，不会干涉刀架的纵向进给行程，也不会影响卡盘装夹工件时的操作空间，安装边界贴合车床原有钣金护板的预留缺口，不需要对床身原有结构进行二次打孔或焊接改造，替换安装时仅需对准原有安装位的固定孔位即可完成装配，适配性较强。

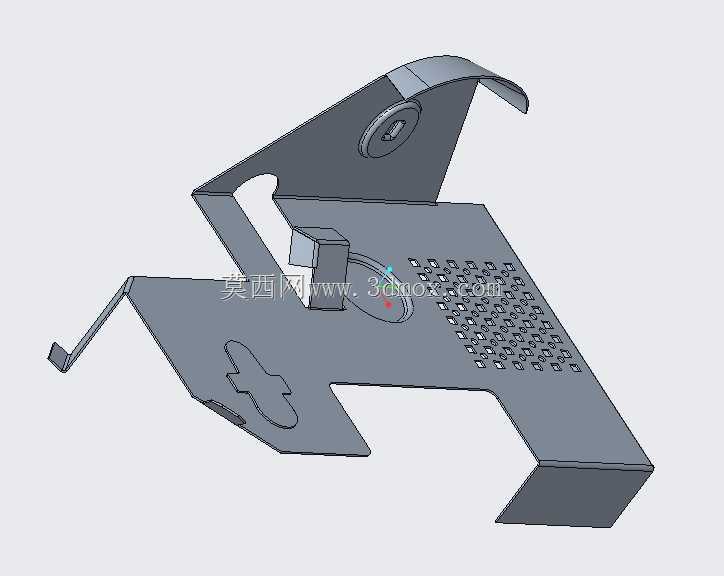

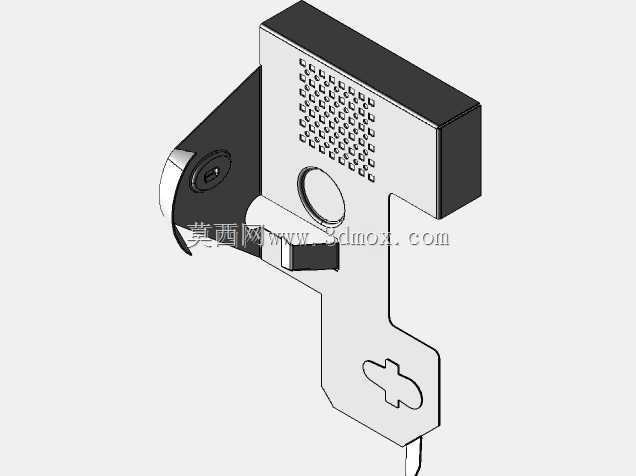

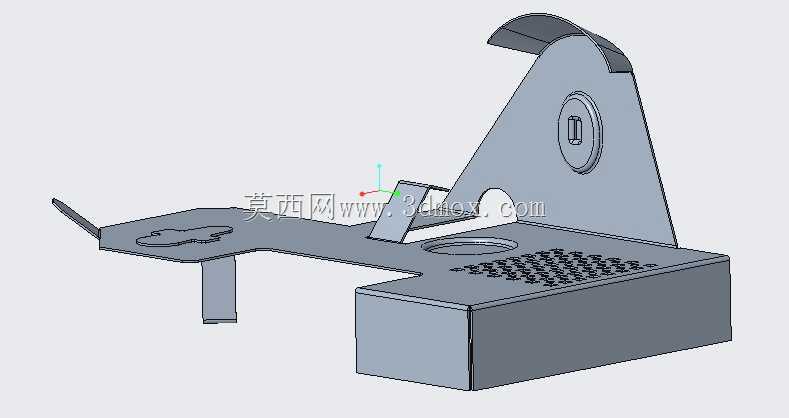

　　设计层面上，构件主体采用1.5mm厚度的冷轧钢板冲压折弯成型，整体结构分为三个功能区段：上部的矩形盒体段预留了密集的方形格栅孔，主要用于对应位置安装的小型电气元件散热，避免局部密闭空间积热导致元件工作稳定性下降，格栅孔的排布采用等距矩阵设计，冲孔时同步完成毛刺去除处理，不会出现锐边划伤装配人员或布线线缆的问题；中部的折弯过渡段做了圆弧过渡处理，避免折弯处应力集中导致长期受设备振动影响出现开裂，过渡段上预留的圆形沉孔用于安装状态指示类元件，沉孔深度刚好匹配常用指示灯的安装厚度，装配后元件表面与钣金面齐平，不会出现突出剐蹭的问题；下部的延伸安装段做了异形开孔，用于快速卡装固定走线卡扣或者小型传感元件，开孔边缘做了翻边处理，既提升了薄板局部的结构刚性，也能避免开孔边缘割伤穿设的线缆。

　　从钣金工艺的实现角度来看，整个构件仅需要三次折弯工序即可完成主体成型，不需要额外的焊接拼接工序，加工流程短，批量生产时的一致性容易控制，折弯角度的公差控制在±0.5°范围内，就能保证安装后与相邻护板的贴合间隙均匀，不会出现缝隙过大导致切屑飞溅进入护板内部的问题。构件表面采用喷塑处理，颜色与车床原有护板的哑光浅灰保持一致，装机后整体视觉协调性好，同时喷塑层的耐油污、耐切削液腐蚀性能满足车床车间的日常作业环境，长期接触切削液飞溅、油污附着也不会出现表层脱落或锈蚀的问题。

　　实际使用过程中，该构件的承载能力可以满足总重量不超过2kg的小型电气元件安装需求，上部盒体段的内部净空间尺寸刚好匹配常用的小型继电器组、接线端子排的安装尺寸，不需要额外增加安装垫板即可直接固定元件。下部延伸段的异形卡孔设计，相比传统的圆形固定孔，在安装小型卡扣类零件时不需要额外拧紧紧固件，卡入后即可实现轴向与径向的限位，能有效减少装配时的工时消耗，同时后期维护拆卸元件时也更加便捷。考虑到车床运行时会存在持续的低频振动，构件的折弯处特意做了压筋处理，提升薄板整体的抗振性能，长期运行不会出现钣金共振异响，也不会因为持续振动导致固定螺栓松动。

　　在安装边界的尺寸控制上，构件整体的外轮廓尺寸完全匹配CA6140车床侧护板的预留安装位，上部盒体的后侧与床身的安装基面完全贴合，固定孔位的中心距与床身原有预留螺纹孔的中心距偏差控制在0.2mm以内，装配时不需要强行掰动钣金件即可对准孔位，避免强行装配导致的钣金变形问题。构件最外侧的突出量控制在45mm以内，不会超出车床原有操作区的安全边界，操作人员在进行换刀、测量工件等操作时，不会被构件突出部分剐蹭衣物或者磕碰手臂，符合机床操作的安全防护要求。散热格栅的开孔率控制在35%左右，既保证了足够的通风散热面积，也不会因为开孔过大导致切屑、灰尘大量进入护板内部，平衡了散热性能与防护性能的需求。
