汽车B柱内饰塑料护板结构设计

　　这套B柱内饰塑料护板，属于乘用车座舱侧围立柱包覆系统的核心外观与功能集成件，在整车内饰装配链路里承担金属车身立柱遮蔽、安全带导向机构容纳、上下车磕碰防护以及内饰视觉风格统一的多重作用。实际装车场景中，B柱位于前后车门之间，上接车顶顶棚侧沿，下连车门门槛内饰板，中段需要避让安全带卷收器、高度调节滑块以及车身钣金焊接凸点，是侧围内饰里装配约束最多、型面过渡最复杂的零件之一。

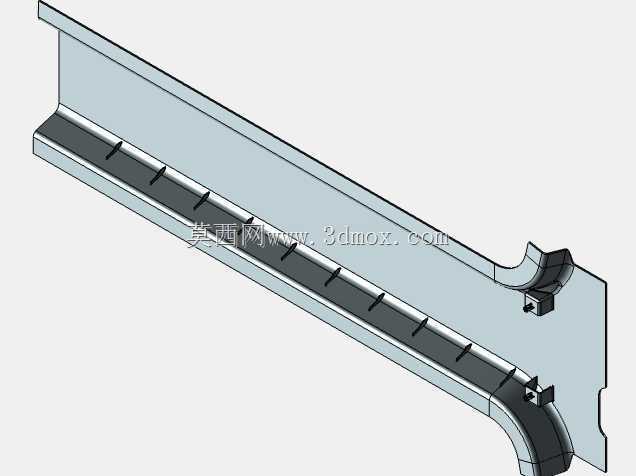

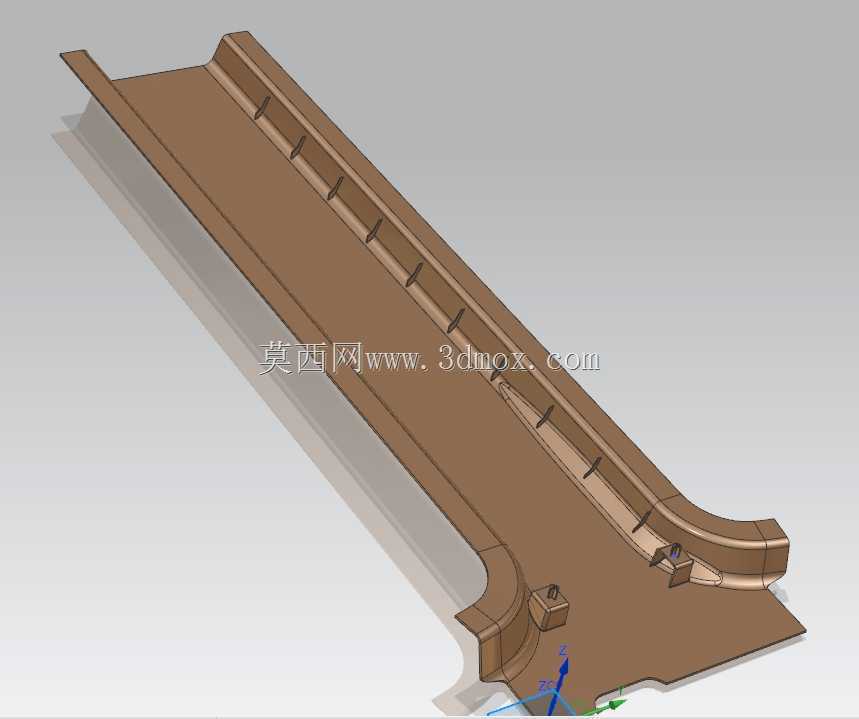

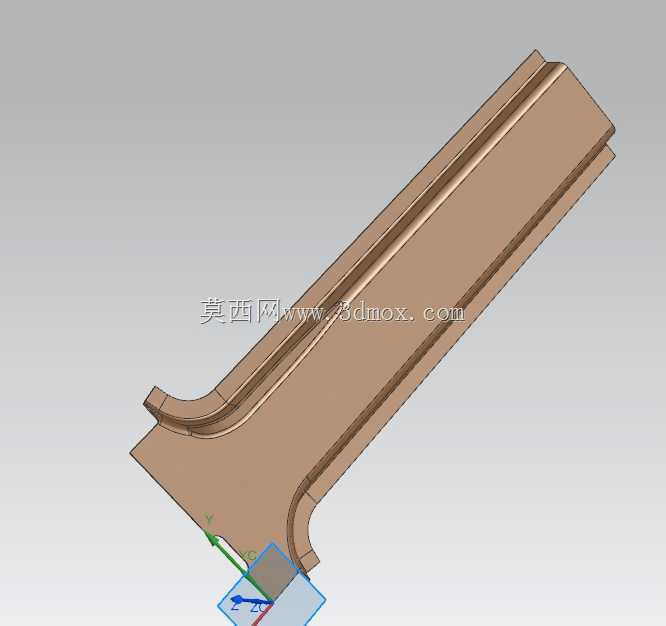

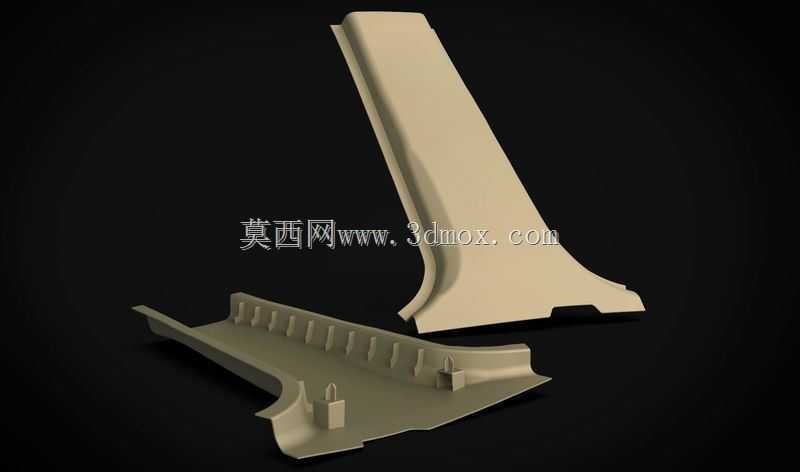

　　从结构拆分来看，模型呈现了上下两段式护板的配合关系：上段为窄长立板，沿B柱钣金从顶棚向下延伸，型面随车身侧围弧度自然收窄，表面做了大圆角顺滑过渡，避免乘员上下车时头部或肩部触碰产生硬棱角伤害；下段为宽幅托板，向门槛方向延展铺开，背面密布纵向加强筋，筋位沿零件受力方向布置，既提升薄板注塑后的刚性，抑制大面积平整面的收缩变形与翘曲，又在卡扣安装座周围形成局部加强，保证装配后按压不塌陷、不产生异响。

　　设计思路上，这类饰件首先要解决的是与周边件的间隙面差控制。护板边缘需要与顶棚、前后门密封条、门槛饰板、安全带出口饰盖保持均匀的配合间隙，因此三维建模时型面必须严格跟随车身钣金数据，拔模方向沿整车Y向（侧向）取合理角度，保证注塑脱模顺利，同时侧壁厚度均匀过渡，典型壁厚控制在2.5mm左右，加强筋厚度取壁厚的0.6倍以防止表面缩痕。背面的卡扣座位置对应钣金上的安装孔，卡扣数量与间距按悬臂梁受力分布，确保装配后护板贴合钣金、行车振动下不松脱。

　　功能特性方面，护板内部需要预留安全带的穿行通道与高度调节器的运动空间，模型下段可见的柱状卡扣与定位柱，正是用于固定安全带相关附件或线束走向。材质一般选用PP+EPDM改性塑料，兼顾韧性与抗冲击性，表面可做皮纹或哑光处理，降低反光并提升触感。外形上，上段护板呈上窄下宽的流线型立柱形态，下段则横向展开覆盖门槛与立柱交接的拐角区域，安装边界完全由B柱钣金焊点、密封条压缩面和相邻内饰件的分缝线决定，设计时需逐一核对这些硬点，避免出现干涉。

　　在建模实操中，这类件通常先依据车身点云或钣金数模搭建主型面，再偏移出壁厚，随后在背面铺设加强筋、卡扣座、定位柱和焊接柱等结构，重点处理筋与面的交接圆角以及厚薄突变处，防止注塑缺陷。装配验证阶段还要模拟护板的装配顺序，确认其能沿侧向顺利压入卡扣而不与门条、顶棚发生刮擦。整体而言，该模型完整还原了B柱内饰护板的型面特征与背部加强结构，对理解汽车立柱内饰件的分件策略、安装方式和注塑结构设计具有直接参考价值。
