CA6140车床配套曲轴结构三维设计

　　在普通卧式车床的主轴传动与进给传动链路中，曲轴类零件并非直接承担工件切削的执行端功能，而是作为车床润滑系统、主轴箱内曲柄滑块式动力转换机构的核心回转构件，承担将主轴输出的旋转运动转化为柱塞式润滑油泵的往复直线运动的作用，部分改装型CA6140车床的自动送料附属机构中，也会采用同结构曲轴实现周期性往复动作的动力输出。从实际装机场景来看，该曲轴的安装边界完全适配CA6140车床主轴箱内部的预留腔体，主轴端轴颈与箱体上的滑动轴承衬套配合公差严格遵循IT6级精度要求，安装时需保证各曲柄销的轴线与主轴回转轴线的平行度误差不超过0.02mm/100mm，避免运转过程中出现附加惯性力矩导致的箱体振动。设计过程中首先明确了零件的功能约束：

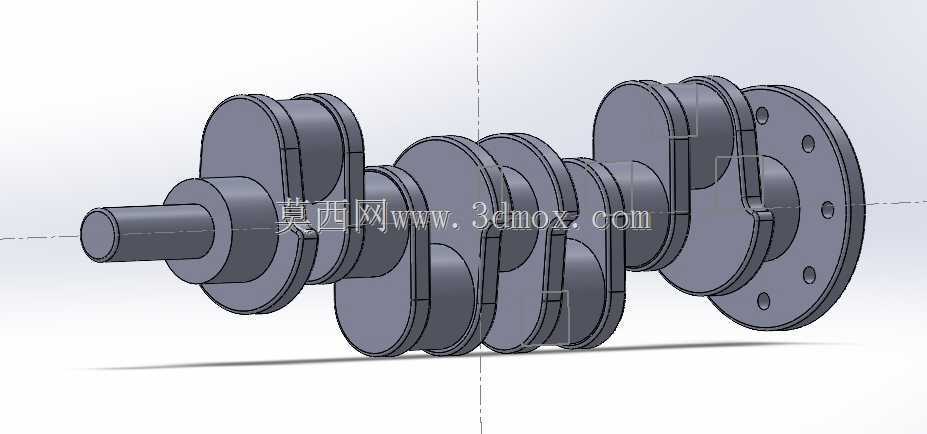

　　作为回转类动力转换零件，需要承受周期性交变的弯曲与扭转复合载荷，因此各轴颈与曲柄臂的过渡位置全部采用圆角过渡结构，避免应力集中导致的疲劳断裂，圆角半径根据轴颈直径按1:10的比例取值，同时保证曲柄销的表面粗糙度达到Ra1.6以下，减少与连杆大头轴瓦配合时的磨损速率。从结构布局来看，该曲轴采用整体式锻造结构设计，共设置四组曲柄臂，对应三档曲柄销，可同时驱动三组独立的往复运动机构，末端带法兰盘结构，法兰盘上的六个均布螺栓孔可与传动齿轮或联轴器直接连接，实现动力输入，输入端轴颈长度根据主轴箱侧壁的轴承安装厚度确定，预留了密封圈与轴端挡圈的安装槽位，避免润滑油泄漏。实际建模过程中，各轴颈的同轴度、

　　曲柄销的相位角偏差都严格按照车床维修手册中的原厂零件参数设定，相位角误差控制在±0.5°以内，保证往复机构的行程精度符合设计要求，曲柄臂的厚度根据载荷计算结果确定，在保证结构强度的前提下尽可能去除多余材料，降低曲轴自身的转动惯量，减少主轴启动与变速过程中的惯性冲击。从安装适配性来看，该曲轴的轴向定位依靠输入端轴颈的轴肩与法兰盘端面实现，安装时无需额外调整轴向间隙，各轴颈的直径尺寸与原厂CA6140车床的对应零件完全互换，可直接用于老旧车床的故障零件替换，也可作为车床传动系统教学演示的三维建模参考。在功能特性层面，该曲轴的动平衡精度按照G6.3级设计，建模时对各曲柄臂的质量分布做了对称化处理，避免高速运转时产生不平衡振动影响车床的加工精度，油道孔采用斜向贯通设计，从主轴颈表面直通曲柄销配合面，运转过程中可借助曲轴旋转的离心力将润滑油输送到各配合摩擦面，保证润滑充分，减少零件磨损。
