仿生甲虫结构重载移动作业机器人

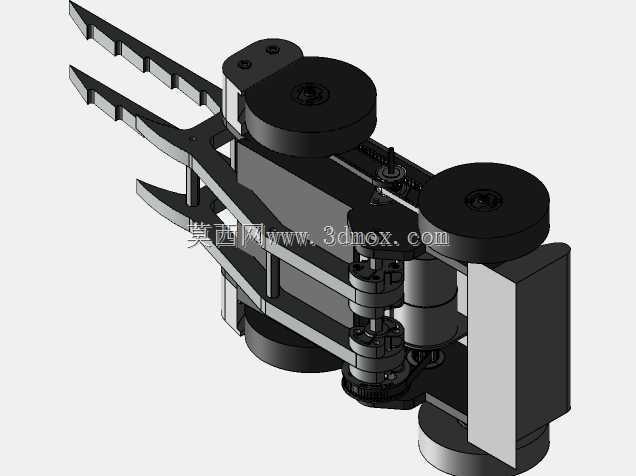

　　这款仿生构型的移动作业装置，最初的设计切入点是针对狭窄非结构化空间内的轻载搬运、狭小缝隙探查类场景，区别于常规轮式巡检机器人的扁平构型，参考甲虫躯体的分节承重逻辑做结构排布，解决常规轮式机器人在带坡度的非平整地面行走时，上部负载易偏移、夹取作业时整机重心失稳的问题。从结构布局来看，整机采用上下分层的承载架构，下部行走单元采用双侧对称的大直径轮组设计，轮组安装位预留了12mm的轴向调节间隙，可根据作业地面的摩擦系数更换不同宽度的行走轮，轮组的支撑轴直接贯穿中部的主承载框架，没有额外增设传动转接座，尽可能压缩传动链的长度，降低行走过程中的动力损耗。中部主框架采用多根平行的钣金折弯件做横向连接，框架内侧预留了标准的安装孔位，

　　可根据实际作业需求加装探测传感器、小型动力工具挂载位，框架的上下连接面均做了沉孔处理，所有紧固件安装后不突出框架表面，避免在狭窄空间行走时剐蹭周边障碍物。前部作业端采用双叉式夹爪结构，夹爪的刃口做了分段锯齿处理，区别于常规平口夹爪只能夹持规整工件的局限，这种锯齿结构既可以夹持表面带弧度的异形物件，也可以插入狭窄缝隙完成挑取、拨开障碍物的动作，夹爪的开合驱动采用连杆传动结构，驱动舵机安装在主框架中部的重心位置，动力通过两根对称的连杆传递到前端夹爪，开合过程中双侧夹爪的运动同步误差控制在0.3mm以内，不会出现偏载卡滞的问题。上部的两个圆形配重模块是针对重载作业场景专门设计的可调结构，配重块采用快拆式安装结构，

　　可根据前端夹爪的负载重量调整配重块的安装位置，当夹爪夹持重量较大的物件时，可将配重块向整机后侧移动，平衡前端负载产生的倾覆力矩，保证整机在30度以内的坡面上作业时不会发生前倾翻倒。整机的电气安装仓设置在主框架后侧，仓体采用独立的密封结构，仓壁预留了标准的线缆过孔，可兼容常规的直流供电、电池供电两种模式，电气仓的安装位置刚好落在整机后轮的支撑轴上方，工作时电池、控制板的重量直接作用在行走轮上，不会额外增加框架的弯曲载荷。从安装边界来看，整机的最大宽度控制在180mm以内，不含夹爪的主体长度为260mm，上部最高点距离安装基准面的高度为120mm，可直接进入宽度200mm以上的管道、设备夹层开展作业，

　　夹爪完全伸出时前端距离前轮中心的距离为90mm，作业时无需整机过于靠近作业点，即可完成夹取动作，降低了行走轮陷入地面凹陷区域的风险。在实际工况适配方面，这款装置可用于工业设备内部的异物清理、狭窄仓储区域的小件物料转运、灾后狭小空间的探查作业，夹爪的最大夹持力可通过驱动端的扭矩调节做适配，既可以夹持重量不超过2kg的硬质工件，也可以调整扭矩夹持易碎的轻质物件，不会出现夹损物件的问题。行走轮的轮面采用硬质耐磨材质，在水泥地面、金属板面、硬质塑料地面行走时都能保持足够的抓地力，轮组的离地间隙为25mm，可顺利越过高度不超过15mm的地面凸起，不会出现底盘剐蹭的问题。结构设计过程中所有的连接部位都做了应力释放处理，主框架的折弯角处预留了工艺缺口，长期承受交变载荷时不会出现应力集中开裂的问题，所有运动副的位置都预留了润滑脂加注间隙，长期运行无需频繁拆解维护。
