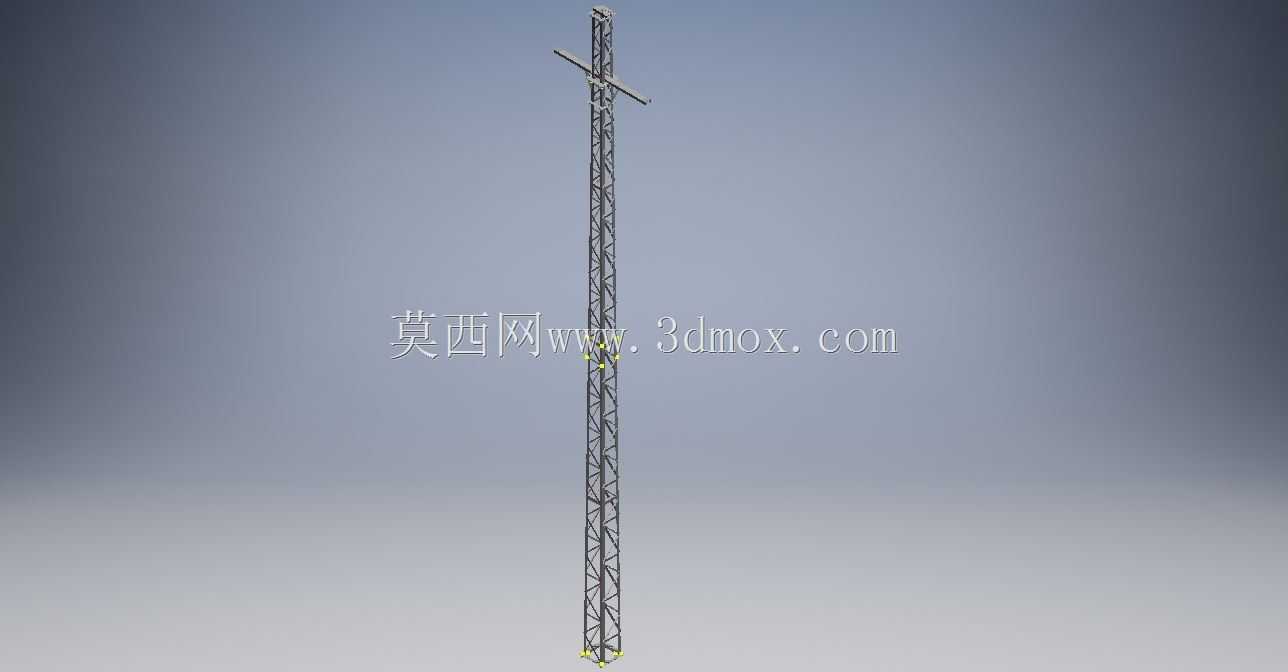

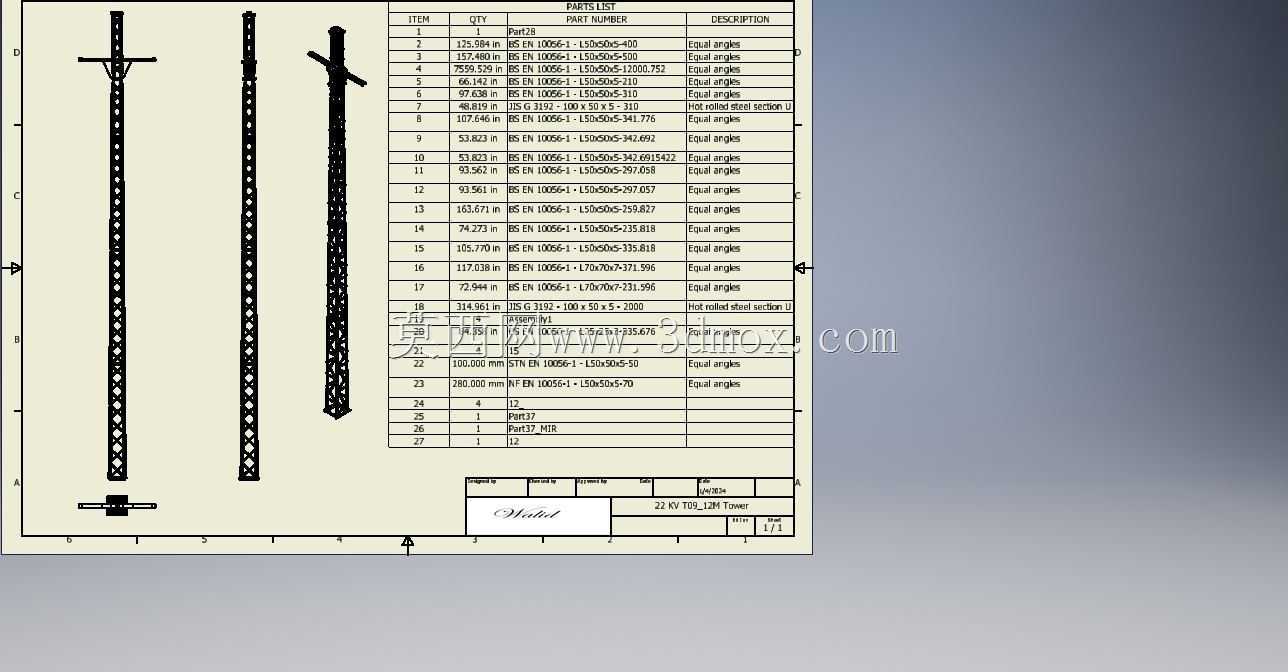

22千伏12米中压输电格构式塔架结构

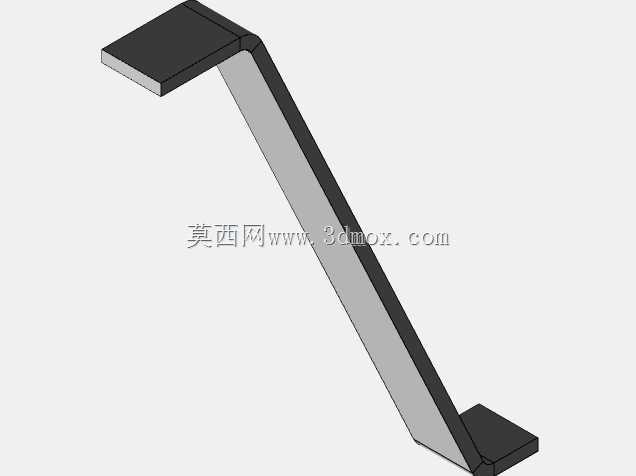

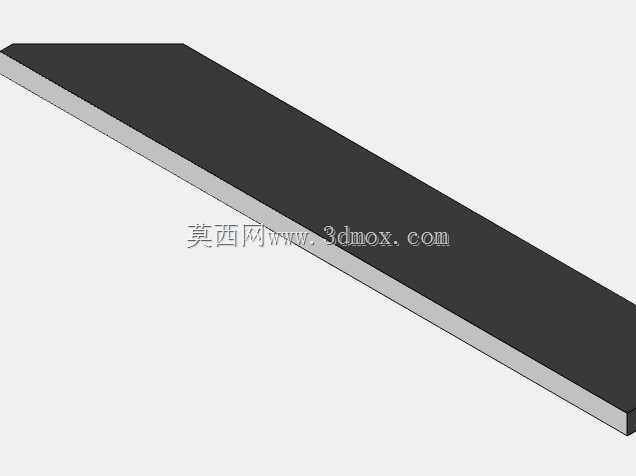

　　该格构式塔架主要应用于城乡10-35kV中压配电网架空输电线路架设场景，在县域电网改造、工业园区专线供电、偏远村落通电工程中承担导线支撑、绝缘挂载的核心作用，区别于高压输电塔的大尺寸设计，这类12米级中压塔更适配短距离、小负荷的配电线路布设需求，能够在道路旁、农田边界、厂区外围等狭窄场地完成安装，不需要预留过大的施工操作空间。从实际功能来看，塔体顶部设置的横担结构用于固定中压绝缘瓷瓶与导线金具，可同时挂载单回路三相导线，横担伸出长度经过受力校核，能够保证不同相导线之间的安全绝缘距离，避免大风、覆冰工况下导线摆动引发的相间短路故障；格构式的主体结构采用等边角钢拼接而成，主材与斜材通过节点板螺栓连接，

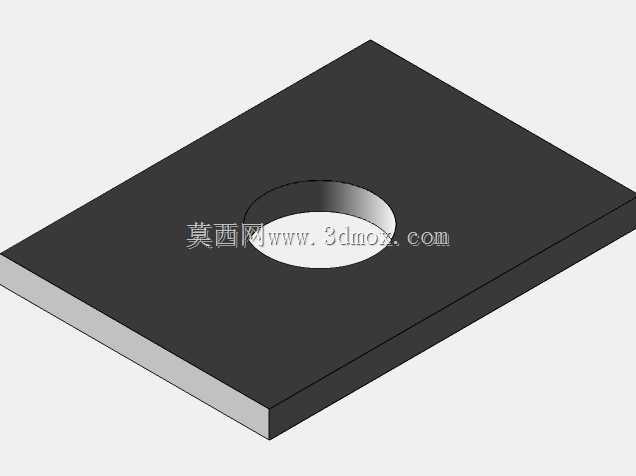

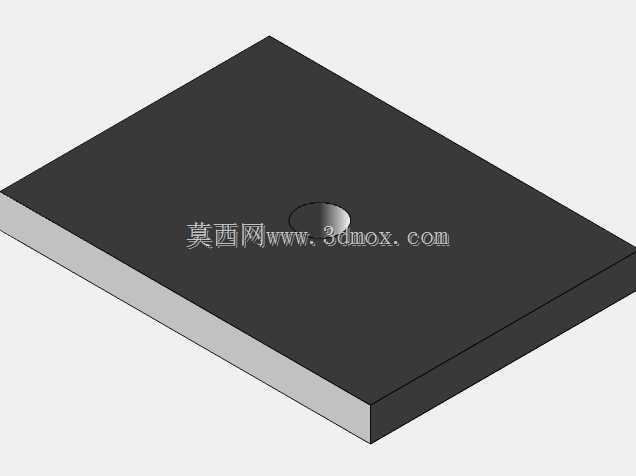

　　整体自重较实心杆状杆塔降低40%以上，同时镂空的结构形式能够大幅降低风阻系数，在沿海阵风频发区域、山区垭口强风地段也能保持足够的结构稳定性，不会因为风荷载过大出现杆体倾斜、倒伏问题。设计过程中首先明确12米总高度的边界条件，塔底根开尺寸按照总高度的1/12-1/10取值，保证基础受力均匀，避免基础承受过大的倾覆力矩；塔体沿高度方向设置多道横隔面，每间隔2-3米布置一道交叉斜材，将整塔划分为多个稳定的桁架单元，避免长细比过大导致的主材失稳问题，主材截面从底部到顶部逐步递减，在满足各段受力要求的前提下尽可能减少钢材用量，控制整体制造成本。塔脚部分采用法兰盘与混凝土预制基础连接，法兰盘上的螺栓孔位按照通用电力金具标准开设，

　　能够适配多数地区配网工程的通用基础规格，不需要单独定制基础预埋件，现场施工时仅需要完成基础找平、法兰对接、螺栓紧固即可完成塔体固定，单基塔的安装时间可控制在4小时以内，大幅提升配网工程的施工效率。从安装边界来看，塔体安装完成后横担端部距离塔身中心的水平距离不超过1.5米，导线挂载点距离地面的垂直高度不低于10米，能够满足非居民区导线对地最小安全距离要求，塔体周围1米范围内无突出结构件，不会对线路运维人员的登塔检修操作造成干涉，塔身上预留的脚钉安装孔位按照运维人员登塔步距均匀布置，不需要现场额外打孔即可完成脚钉安装。格构结构的镂空特性也让塔体在覆冰工况下具备更好的卸荷能力，冰凌不会在杆体表面大量堆积，

　　相比混凝土电杆能够承受更大的覆冰厚度，在冬季低温冻雨区域的适配性更强；同时钢材的可回收特性也让这类塔架在线路升级改造时能够完全拆解回收，不会产生固体建筑垃圾，符合电网工程的绿色建设要求。在结构受力校核环节，整塔按照10级风荷载、10mm覆冰厚度的工况组合进行验算，主材的最大应力控制在钢材许用应力的75%以内，预留足够的安全裕度，能够应对极端天气下的额外荷载冲击，节点板的连接螺栓数量按照单根主材的最大轴力进行匹配，避免节点处出现连接失效问题。横担部分采用双角钢拼接的截面形式，能够承受导线垂直荷载、水平风荷载以及线路施工时的紧线张力，不会出现横担下垂、变形的问题，横担端部预留的金具安装孔位按照通用规格设置，可直接悬挂悬式瓷瓶、针式瓷瓶等不同类型的绝缘部件，适配不同的导线挂载方式。
