CA6140机床用方形安装基座结构设计

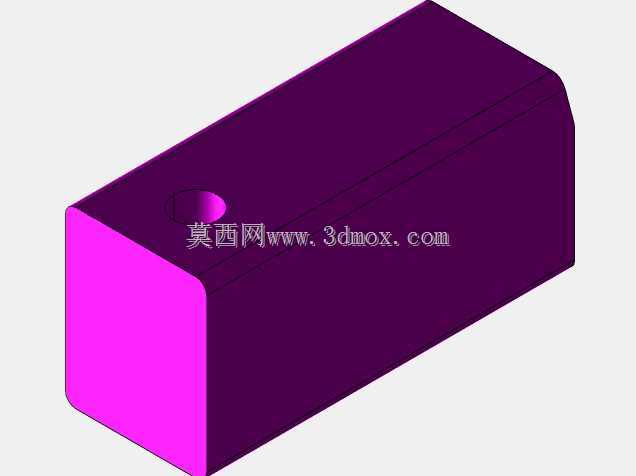

　　在普通卧式车床的日常改造与功能拓展场景中，这类方形安装基座是非常常见的配套结构件，主要用于在CA6140这类通用车床的床身指定位置加装辅助检测元件、小型进给执行机构或者外置冷却管路的固定阀组，很多车间在做车床数控化小改、加装自动送料的定位触发装置时，都会用到类似的安装座结构。从结构本身来看，这个基座采用整体式长方体设计，主体做了等壁厚的空腔处理，既可以减轻自身重量，降低对床身安装面的载荷压力，也能在空腔内部预留走线空间，方便加装的传感器线缆、小型液压管路从内部穿过，避免加工过程中飞溅的铁屑、切削液对线路造成磨损腐蚀。基座的端面做了亮面处理的安装贴合面，这个面的平面度公差需要控制在0.02mm以内，安装时和床身的预装面完全贴合，

　　才能保证后续固定在基座上的元件位置精度不会出现偏移，毕竟车床加工时的振动幅度不小，如果贴合面存在间隙，长时间运行后螺栓容易出现松动，直接影响加装部件的工作稳定性。基座顶面预留的沉头定位孔，是专门用来固定外接元件的，孔位的位置度公差按照IT7级精度设计，适配常用的M6内六角固定螺栓，沉孔深度刚好可以让螺栓头完全没入基座表面，不会突出在外干涉周边部件的运动轨迹。设计这类安装座的时候，首先要考虑的就是安装边界的匹配问题，CA6140车床床身侧面的预装区域宽度是120mm，所以基座的宽度尺寸控制在100mm，长度方向做180mm，整体高度60mm，安装时不会和床鞍的往复运动轨迹产生干涉，

　　两端的圆角处理是为了避免安装调整时尖锐的边角划伤操作人员，同时也能减少应力集中，毕竟基座长期在机床振动环境下工作，直角棱边位置很容易因为应力累积出现微裂纹，倒R5的圆角就能很好地缓解这个问题。壁厚设计上采用8mm的均匀壁厚，不管是采用铸铁铸造还是铝合金铣削加工都能适配，如果是小批量定制加工，直接用方块铝料铣削空腔和安装面即可，生产效率高，加工成本也可控；如果是批量配套生产，采用铸铁铸造成型后再做精加工，整体刚性会更好，吸振性能也更适配车床的工作环境。实际使用的时候，安装前需要先把床身对应位置的漆面、残留铁屑清理干净，保证安装面没有凸起的杂物，然后用扭矩扳手按照对角顺序拧紧固定螺栓，拧紧扭矩控制在12N·m，避免扭矩过大导致基座变形，

　　影响顶面安装元件的位置精度。基座的空腔内部可以根据使用需求填充缓冲泡棉，用来保护内部穿过的线缆，也可以预留小型电路板的安装柱，直接把信号转换模块集成在基座内部，减少外部走线的杂乱程度。很多做车床改造的技术人员在设计这类安装座的时候，容易忽略安装面的平面度要求，直接把粗加工后的基座装到床身上，结果后续固定的位置传感器每次检测都出现零点偏移，排查很久才发现是基座和床身之间有0.1mm的间隙，机床一振动就出现位置窜动，反而耽误了生产进度。还有的设计会把基座的边角做成直角，安装的时候不仅容易划手，在车间日常清理铁屑的时候，直角位置很容易堆积铁屑，清理起来非常麻烦，倒圆角之后铁屑会顺着圆弧面滑落，日常维护也更方便。另外这个基座的侧面没有多余的突出结构，安装后和床身侧面基本齐平，不会在加工过程中挂到长切屑，避免切屑缠绕在基座上拉扯线缆造成故障。在做三维建模的时候，这类结构要重点注意安装孔的位置和床身原有T型槽的位置对应，避免出现孔位错位无法安装的问题，建模时可以先把CA6140床身的安装区域模型导入作为参考，把基座的安装孔位和T型槽的中心对齐，同时预留足够的螺栓调整空间，方便安装时微调基座的位置，保证外接元件的对准精度。空腔的内壁不需要做过高的精度处理，只要没有明显的毛刺凸起即可，毕竟内部只是走线路，不需要配合其他部件，这样也能减少不必要的加工工序，降低加工成本。
